MSI MAG B860M MORTAR WIFI 主機板

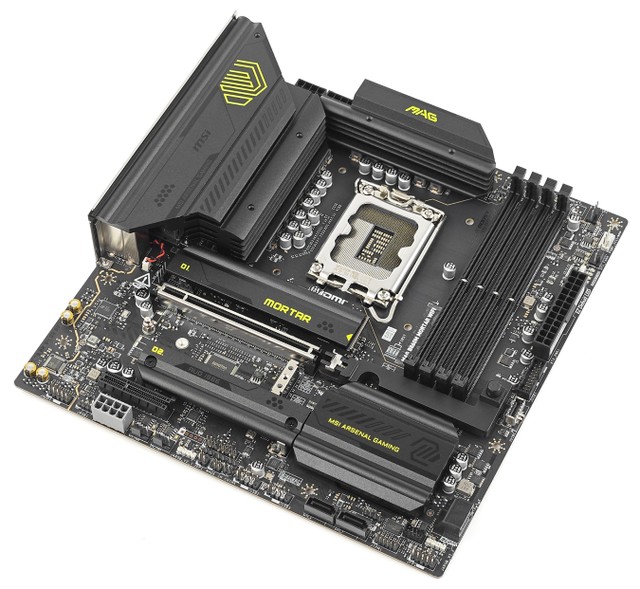

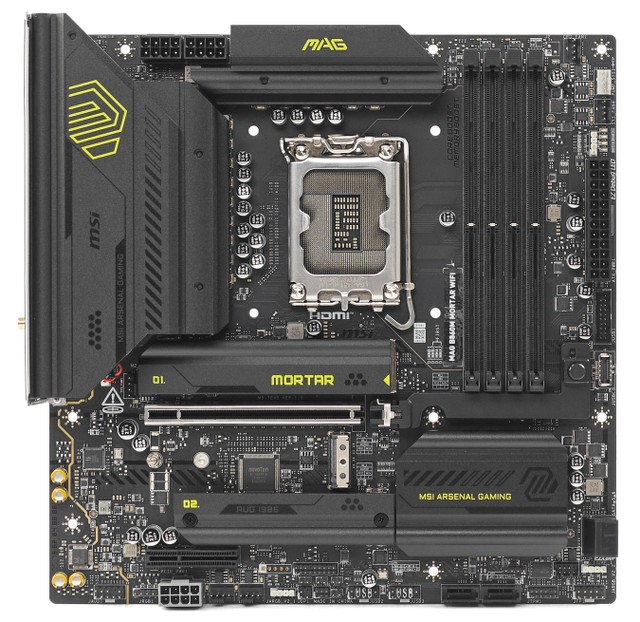

▲ MSI MAG B860M MORTAR WIFI 主機板

MSI 推出全新 MAG B860M MORTAR WIF 主機板，採用最新 B860 晶片組，支援最 Intel Core Ultra 200S 系列 CPU，具備 12 + 1 + 1 + 1 相 60A DrMOS 供電設計，支援最新 PCIe 5.0 傳輸介面、3 組 M.2 SSD 配置、Killer 5G LAN 網絡模組、Killer Wi-Fi 7 無線網絡模組、1 組 Thunderbolt 4 接口，提供不俗的主機板連接擴充功能，支援最高 DDR5-9200+ OC，內建 OC Engine 功能，並升級部分 DIY 友善設計，可滿足主流中階電腦玩家、遊戲玩家的需求。

MSI MAG B860M MORTAR WIFI 主機板採用 M-ATX Form Factor 設計，尺寸為 24.3cm x 24.3cm，6 層 2oz Copper PCB layer 設計，採用黑色 PCB 搭配黑色金屬散熱器，散熱器左右長邊位具備圓弧外凸邊線設計，散熱器表面印有大量 MSI MAG 系列的平行四邊形裝甲圖案、點狀彈藥圖案，特別的線條圖案等，更印有螢光黃色的 MAG 字樣、MAG LOGO、MORTAR 字樣、MSI ARSENAL GAMING 遊戲標語等，外觀設計充滿軍事元素，立體圓潤邊的散熱器更加現代化並減輕傳統硬派感覺，螢光黃色外觀裝飾十分顯眼。

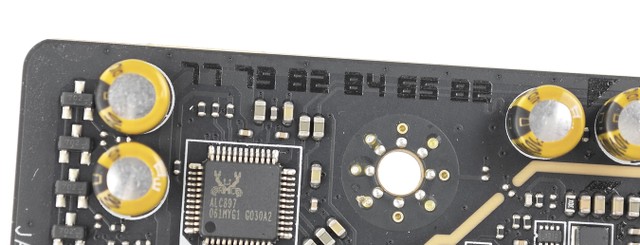

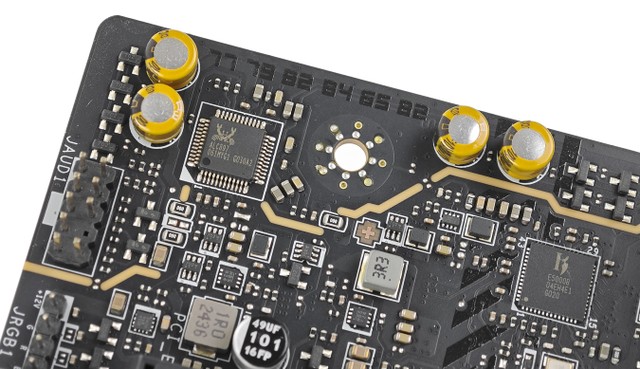

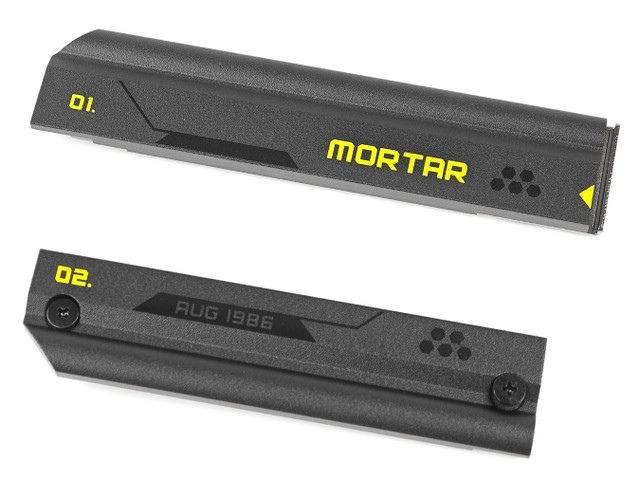

MSI MAG B860M MORTAR WIFI 在外觀設計加入了小彩蛋設計，除了 M.2 散熱器表面表示了對應的 SSD 編號，更在散熱器印上「AUG 1986」，表示為 1986 年 8 月台灣 MSI 的成立時間，更在主機板 PCB 上印有「77 79 82 84 65 82」的數字，經過研究後，發現是 ASCII 編碼十進制換字，對應的字符就是「MORTAR」，非常有趣。

支援 Core Ultra 200S 處理器、全新 LGA 1851 Socket

Intel B860 主機板採用全新 LGA 1851 處理器介面，支援 Intel Core Ultra 200S 系列桌上處理器，外觀與上代 LGA 1700 一樣為長方形，尺寸為 37.5mm x 45.0mm，防呆的凹槽位部分由 LGA 1700的左方上下位置，LGA 1851 改為右方上下位置，Socket 裝載板的打開方式使用類似 LGA 1366 的結構，插座杆與裝載板的方向相反。

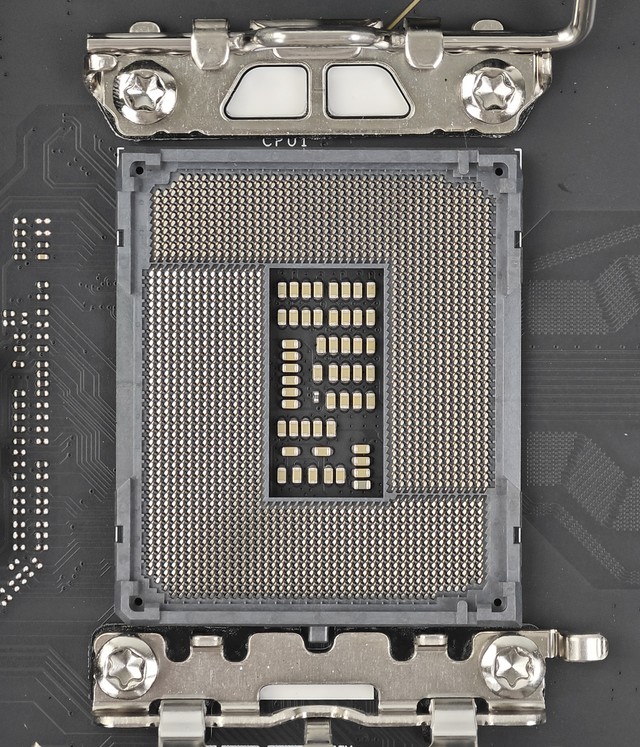

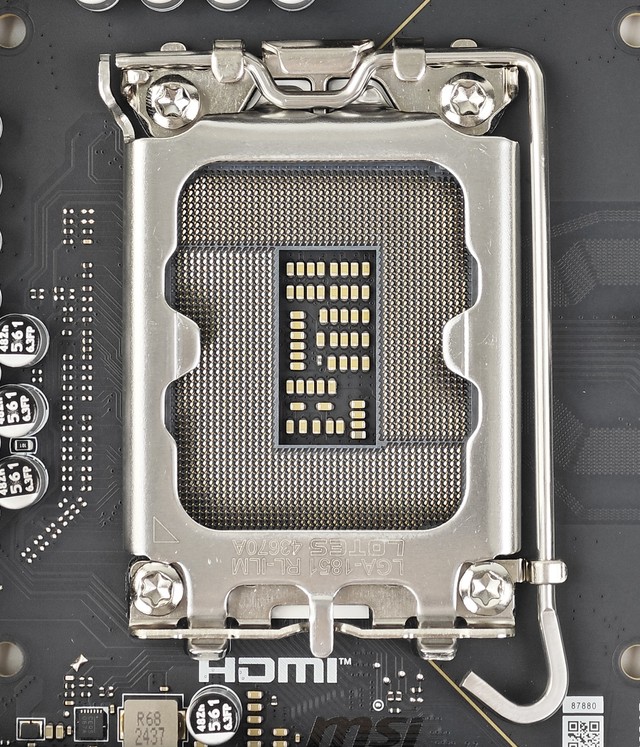

▲ LGA 1851 Socket

LGA 1851 插座和 LGA 1700 插座擁有相同的物理規格，可以共用同一個散熱器扣具，不過 LGA 1851 增加至 1851 個引腳，而且引腳定義不相同，因此不支援舊代 CPU 使用。

Intel Core Ultra 200S 處理器規格

Intel Core Ultra 200S 系列 Arrow Lake 處理器為二代 Core Ultra 桌上處理器，全面採用台積電 3nm 製程，並搭配使用 Intel Foveros 3D 封裝技術製作生產。相比上代 14 代 Intel Core 系列 Raptor Lake-S Refresh 處理器，今代 Arrow Lake 同樣使用大小核混合架構，P-Core 減刪了 Hyper-Threading 功能，P-Core 頻率調整至最高 5.7GHz，E-Core 頻率提升至最高 4.6GHz。最大特色是首次加入 AI NPU 單元，提供 13 TOPS 算力。Core Ultra 200S 全系列支援 UDIMM DDR5 和最新 CUDIMM DDR5 記憶體模組，支援最高原生 DDR5-6400 記憶體速度，支援 PCIe 5.0 傳輸技術，CPU 提供 20 條 PCIe 5.0 Lanes 及 4 條 PCIe 4.0 Lanes。

Intel 於 2024 年 10 月推出 Core Ultra 200S 系列桌上型處理器的 Core Ultra 9 / Core Ultra 7 / Core Ultra 5 K 版、 KF 版等解鎖超頻版本，於 2025 年 1 月推出 Core Ultra 200S 系列桌上型處理器的 Core Ultra 9 / Core Ultra 7 / Core Ultra 5 非 K 版、非 K  F 版等標準電壓版本、T 版等低功耗版本。

全新 Intel B860 系統晶片

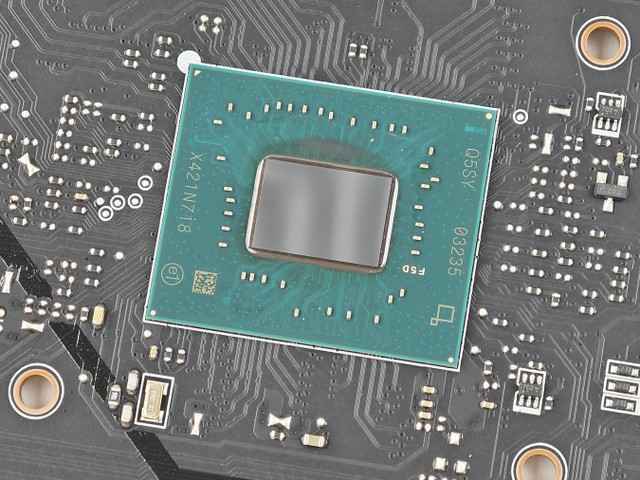

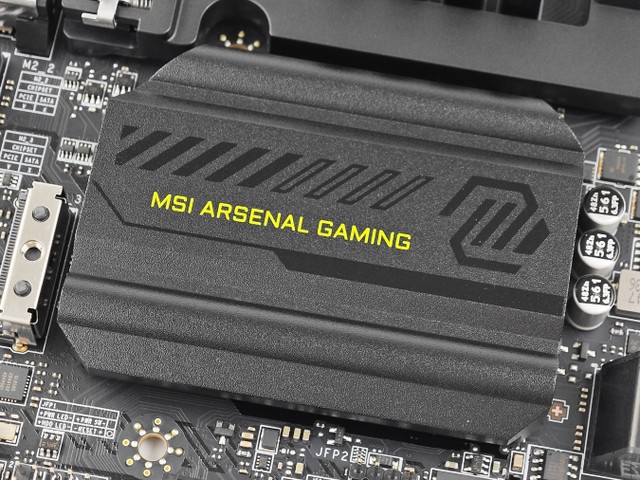

▲ PCH 散熱器、Intel B860 PCH 系統晶片

全新 Intel B860 晶片組對比上代 B760 晶片組，規格上只有輕微提升調整，支援記憶體超頻，採用 DMI 4.0 x4 通道，全面捨棄 PCIe 3.0 Lanes，晶片組 PCIe 4.0 Lanes 由 10 個提升到 14 個，總晶片組 HSIO Lanes 數目維持 44 個，新增 CPU 原生支援 1 個 TB4 / USB4 介面，而 USB 3.2 和 USB 2.0 介面數目不變。

Intel B860 系列晶片組規格

支援最高 DDR5-9200+ OC 速度

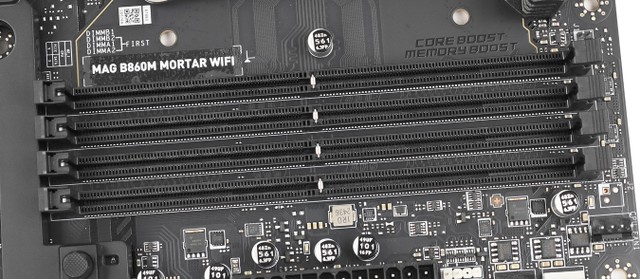

▲ 支援 4 組 DDR5 DIMM 擴充槽

記憶體插槽方面，MSI MAG B860M MORTAR WIFI 主機板設有 4 組 DDR5 DIMM 擴充槽，每組 DIMM 擴充槽最大支援 64GB 容量，最大容量為 256GB，支援 Dual Channel 雙通道模式，並採用 2 Slot Per Channel 插槽設計、SMT 表面黏著技術插槽、最佳化記憶體線路設計，搭配伺服器級低損耗 6 層 2oz Copper PCB，以減少記憶體訊號干擾。

記憶體速度方面，主機板官方規格表示支援最高 DDR5-9200+ OC 速度 (1DPC 1R)，以及支援 6400 ~ 4800 JEDEC 速度，支援 Intel XMP 3.0 記憶體超頻設定檔。

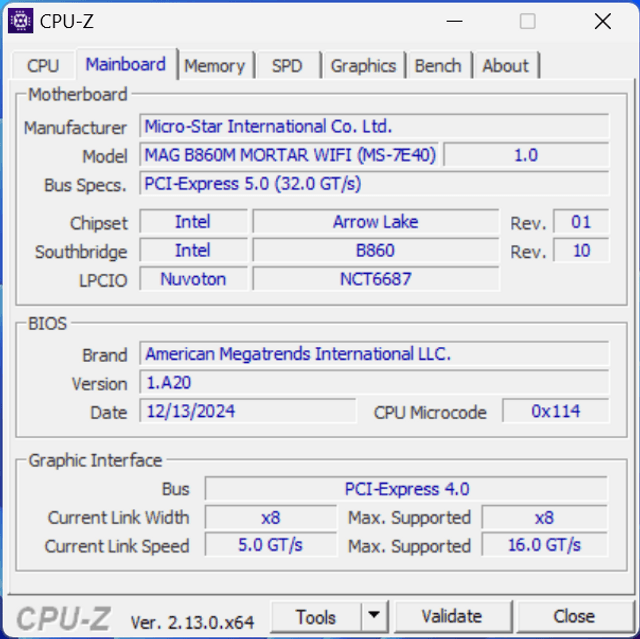

記憶體超頻測試採用 Intel Core Ultra 9 285K CPU 、MSI MAG B860M MORTAR WIFI 主機板、v-color Manta XFinity RGB DDR5-9466 CUDIMM 24GB x2 記憶體，使用 1A20 BIOS 版本。

相比 Gear 4 模式 (1：4)，Gear 2 模式 (1：2) 可獲得更高的記憶體 Read / Write / Copy 效能，以及更低的記憶體延遲時間，不過記憶體高頻率 Gear 2 模式穩定性需要好的 CPU IMC 體質支持，Arrow Lake CPU IMC 體質頂點一般在 DDR5-9000，超過 DDR5-9000 頻率很大機會需要開啟 Gear 4 模式犧牲少許性能而獲得穩定性。

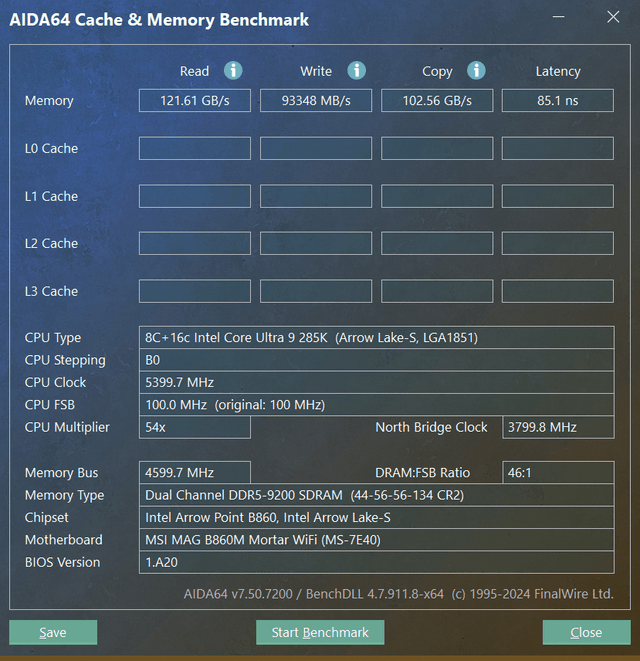

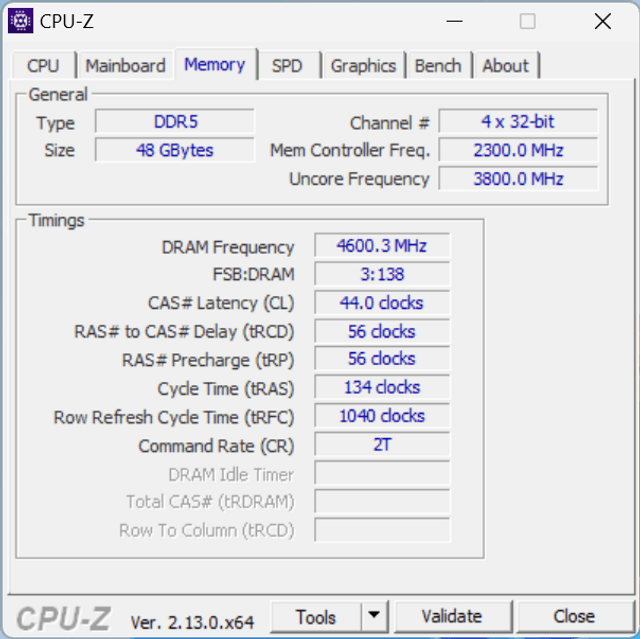

BIOS 在手動調整工作電壓及延遲值後成功超頻至 DDR5-9200 CL44 Gear 2，並完成 AIDA64 記憶體讀寫速度測試。

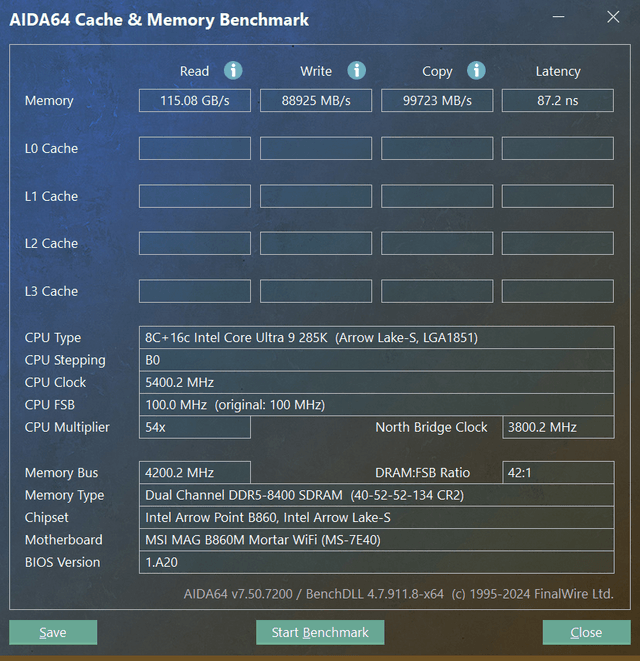

▲ 8400 OC (左) &

8400 OC +  Memory Extension Mode - Benchmark (右)

MSI MAG B860M MORTAR WIFI BIOS 中加入自家 Memory Extension Mode 功能，提供 Performance、Benchmark、Memtest 等三個模式，透過最佳化記憶體參數，可提升記憶體性能。BIOS 中超頻至 DDR5-8400，並開啟 Memory Extension Mode - Benchmark 模式，成功超頻至 DDR5-8400 C40 Gear 2，並完成 AIDA64 記憶體讀寫速度測試。

相比基本DDR5-8400 超頻，基本 DDR5-8400 超頻 + Memory Extension Mode 可獲得明顯的記憶體 Read / Write / Copy 效能提升和明顯的記憶體延遲值下降。即使沒有更高頻率的記憶體，在較低頻率的記憶體中開啟 Memory Extension Mode 功能，仍能獲得比更高頻率記憶體 (沒有調整記憶體參數) 更好的效能表現。

OC Engine 獨立 BCLK 外頻晶片

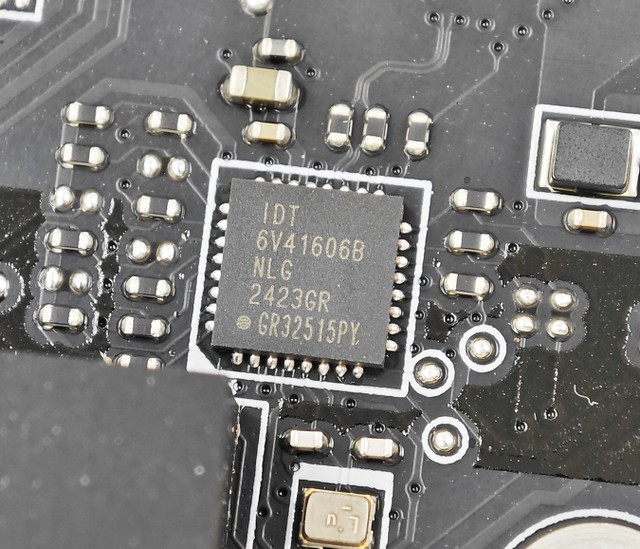

MSI MAG B860M MORTAR WIFI 主機板支加入 IDT 6V41606B 時脈產生器晶片 (Clock Generator)，內建 OC Engine 功能 ，提供獨立調整 Arrow Lake CPU 的 CPU BCLK / SOC BCLK 數值功能。由於 Arrow Lake CPU 和 B860 晶片組具備內部時脈產生器功能，加入外部時脈產生器晶片後，由原來 CPU BCLK 和 SOC BCLK 同時運行外部時脈產生器的 Sync SOC 狀態，可改為運行 Non Sync SOC 狀態，CPU BCLK 運行到內部時脈產生器，而 SOC BCLK 運行到外部時脈產生器。在不支援 CPU 超頻功能的 B860 主機板，提供另類特別的內部 SOC 超頻功能，並有效提升記憶體效能。

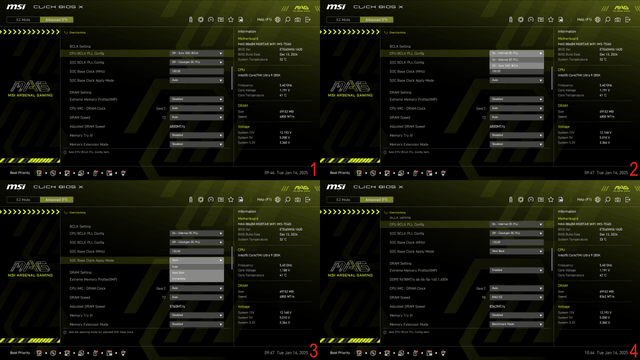

MSI MAG B860M MORTAR WIFI BIOS 設有 CPU BCLK PLL Config 和 SOC BCLK PLL Config 選項，預設為 Off - Sync SOC BCLK 和 Off - Clockgen OC PLL，即是使用外部時脈產生器的 Sync SOC 狀態。如需要設換到 Non Sync SOC 狀態，把 CPU BCLK PLL Config 設定到 On - Internal OC PLL 即可。設定後，便可以調整 SOC BCLK 數值，預設為 100MHz，視乎 Arrow Lake CPU 體質，130MHz 大約是極限點，並可選擇即時調整或是下次 Boot 時調整。

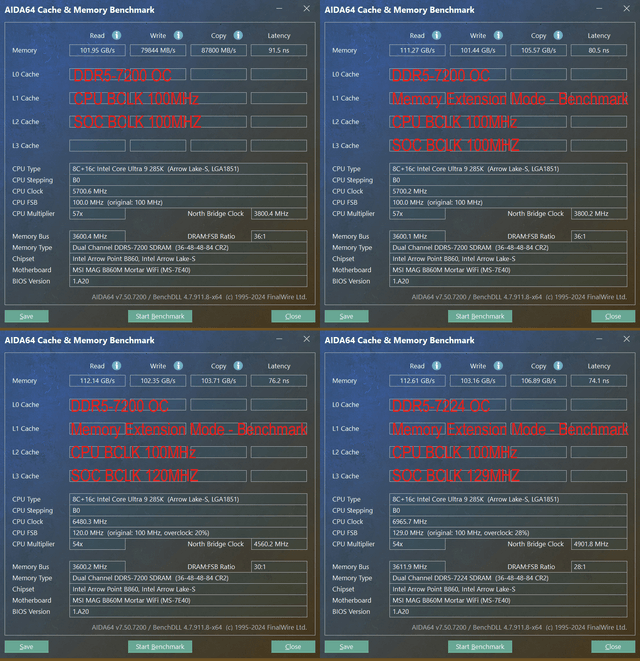

筆者以 DDR-7200 超頻為例子，基本 DDR-7200 超頻 / 基本 DDR-7200 超頻 + Memory Extension Mode / 基本 DDR-7200 超頻 + Memory Extension Mode + SOC BCLK 120MHz / 基本 DDR-7224 超頻 + Memory Extension Mode + SOC BCLK 129MHz 等四個測試數據。在基本超頻 + Memory Extension Mode 的基礎下，再增加 SOC BCLK 數值後，可以發現記憶體延遲值更進一步下降，帶明顯的記憶體效能提升。

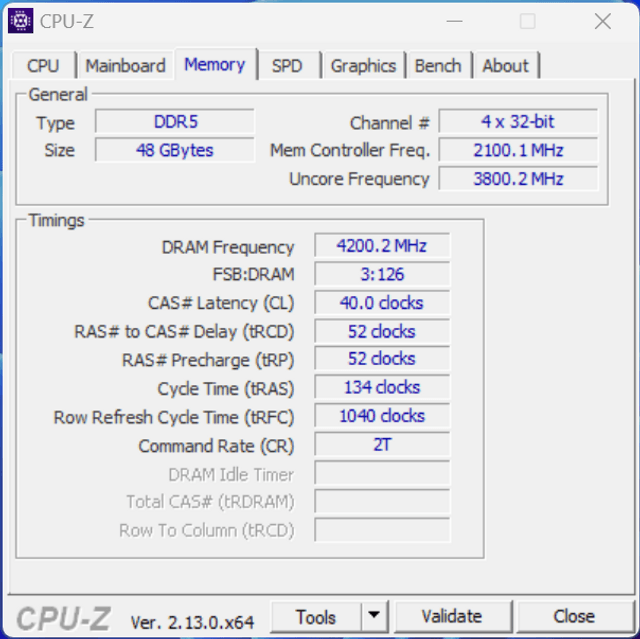

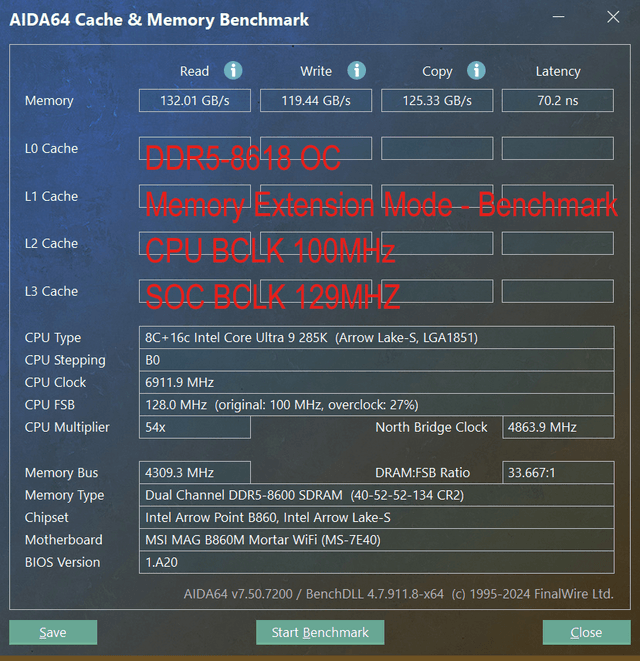

在 DDR5-8600 記憶體超頻等級下，開啟 Memory Extension Mode - Benchmark 功能和超頻至 SOC BCLK 128MHz，成功超頻至 DDR5-8618 CL 40 52 52 52 134 Gear 2，AIDA64 記憶體讀寫速度測試中，獲得 132GB/s Read、119GB/s Write、125GB/s Copy、70.2ns Latency，相當出色的記憶體效能表現。

12 + 1 + 1 + 1 相 60A DrMOS 供電模組

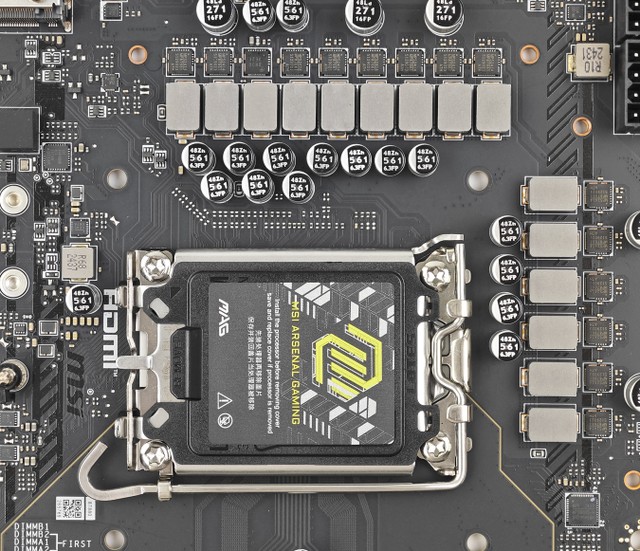

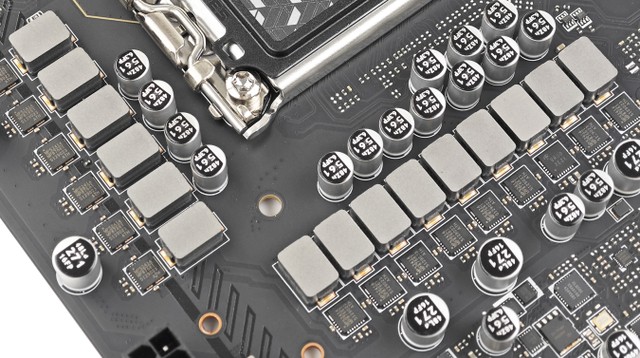

▲ 12 + 1 + 1 + 1 相 60A DrMOS 供電模組

Intel Arrow Lake 供電架構主要分為 vCore 供電、VCCGT 供電、VCCSA 供電、VNNAON 供電。VCCGT 供電為 CPU iGPU 部分，VCCSA 供電為 CPU IMC 部分，VNNAON 供電為主機板 PCIE / DMI / TCSS / 內部低電力裝置等部分。VRM 供電模組方面，MSI MAG B860M MORTAR WIFI 主機板採用 15 相供電設計，其中 12 個為 CPU vCore 供電、1 個為 VCCGT 供電、1 個為 VCCSA 供電、1 個為 VNNAON 供電，每組供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

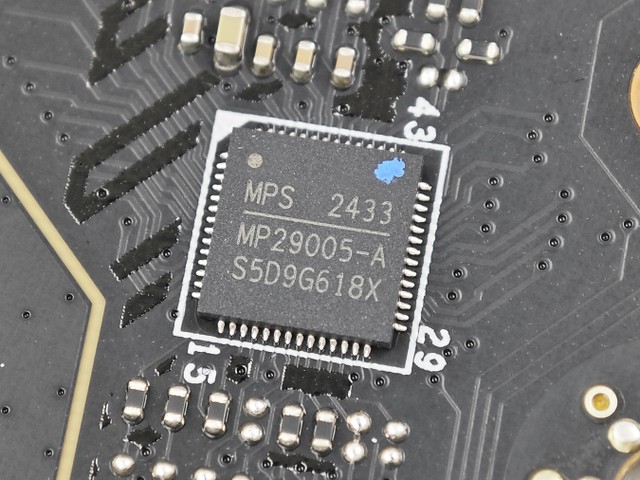

▲ MPS MP29005-A PWM 控制器

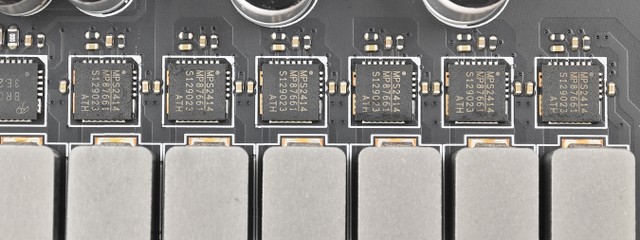

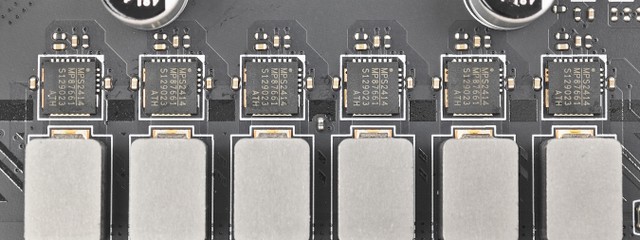

▲ MP87661 60A DrMOS 晶片

MSI MAG B860M MORTAR WIFI 主機板採用 MPS MP29005-A PWM 控制器，vCore 供電以 12 (6x2) 相並聯模式配置運作，配搭 12 組 MPS MP87661 60A DrMOS 晶片，vCore 部分總輸出可達 720A 電流負載，多相數供電和飽和總電流負載可承受高階 CPU 長時間高負載運作，並保持低溫度穩定狀態。

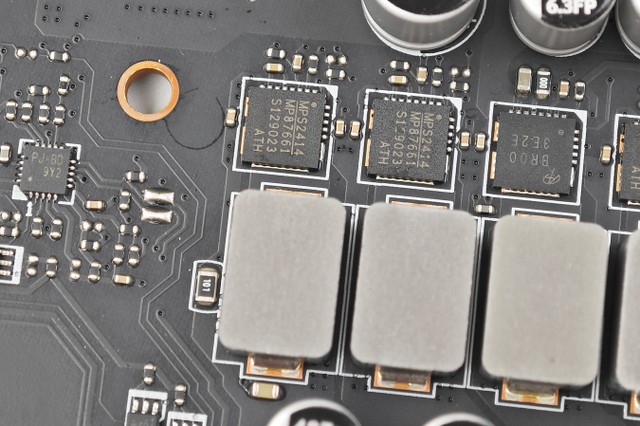

▲ MP87661 60A DrMOS 晶片、BR00 55A DrMOS 晶片

主機板 1 相 VCCSA 供電、1 相 VCCGT 供電、1 相 VNNAON 供電，搭配 2 組  MPS MP87661 60A DrMOS 晶片、1 組 Alpha & Omega AOZ5516QI (BR00) 55A DrMOS 晶片。

▲ 金屬合金功率電感、5K 低電阻固態電容

VRM 供電模組採用金屬合金功率電感搭配 5K 低電阻固態電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，帶來更穩定的供電輸出。

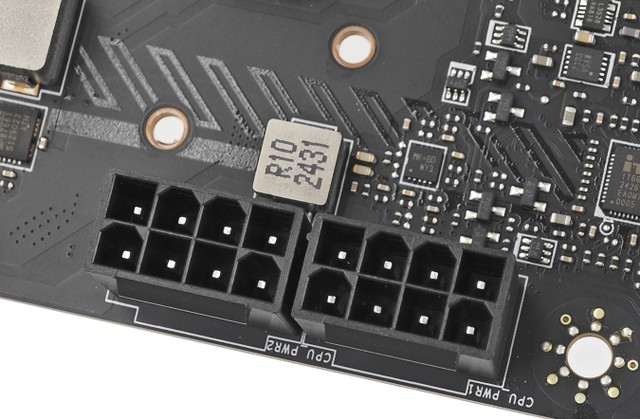

▲ ATX 8+8-pin CPU 供電插槽

MSI MAG B860M MORTAR WIFI 主機板採用 2 組 ATX 8-pin CPU 供電插槽，可滿足高階 Core Ultra 9 285K / 285、Core Ultra 7 265K / 265 CPU 等供電需求。

VRM 大型鋁擠鰭片散熱器

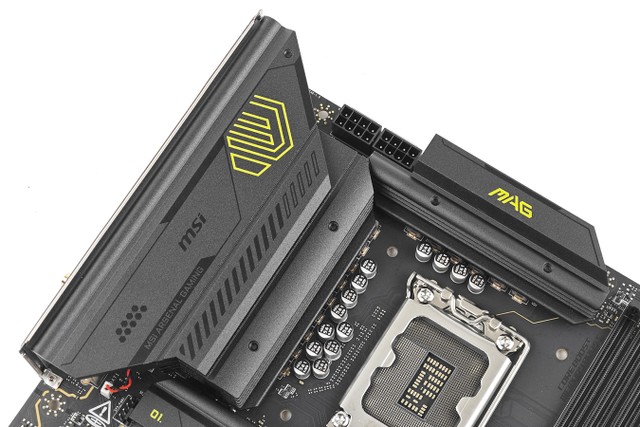

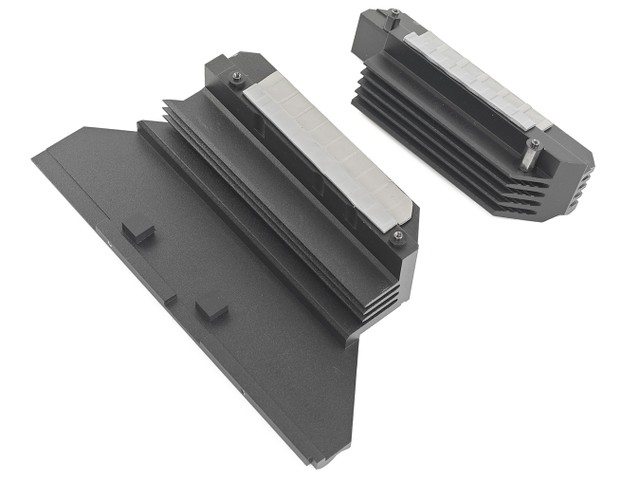

▲ VRM 大型鋁擠鰭片散熱器

MSI MAG B860M MORTAR WIFI 主機板採用 VRM 大型鋁擠鰭片散熱器設計，由 2 組 VRM 鋁擠散熱器組成，具備鋁擠造型散熱鰭片，其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上，增加更多散熱面積以提升散熱效果，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

1x PCIe x16 插槽、EZ PCIe Release Button

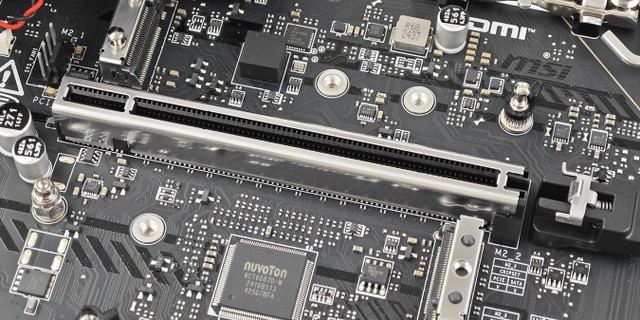

▲ PCIe 5.0 x16 插槽

MSI MAG B860M MORTAR WIFI 主機板提供 1 組 PCIe x16 插槽，PCI_E1 插槽支援最大 PCIe 5.0 x16 速度，由 CPU LANES 提供，另外提供 1 組 PCIe x4 插槽，PCI_E2 插槽支援最大 PCIe 4.0 x4 速度，由 B860 PCH 提供。

PCIe 插槽配置

PCI_E1 插槽採用第二代鋼鐵裝甲 LIGHTNING GEN 5 PCI-E 插槽設計，可比第一代擁有雙倍的插槽承受力。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，採用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

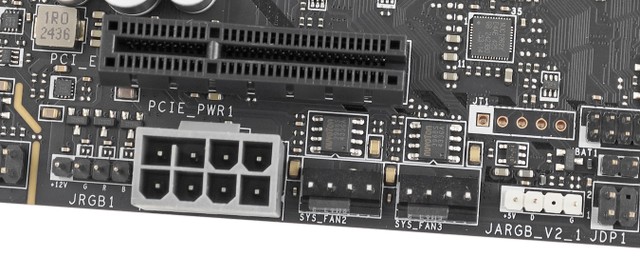

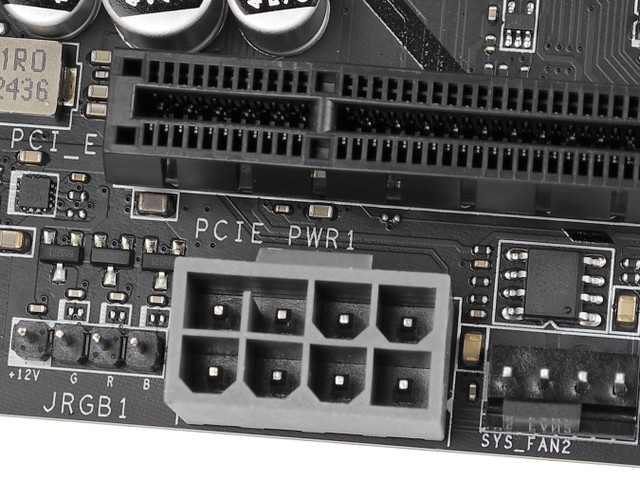

主機板具備獨家 PCIE 拓源架構設計，在主機板靠下方位置加入 PCIe 供電插座，可為 PCIe 插槽提供更穩定、更安全的專用電源，而且供電插座佈局位罝增加了機箱兼容性。

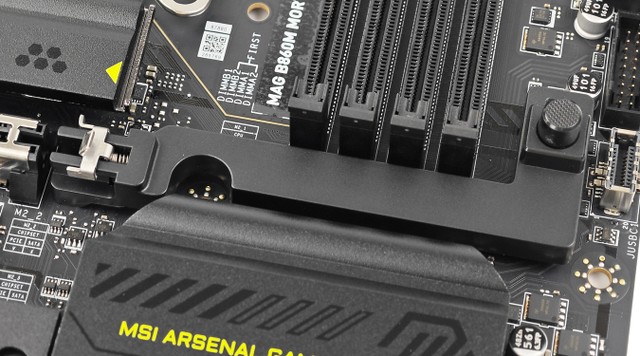

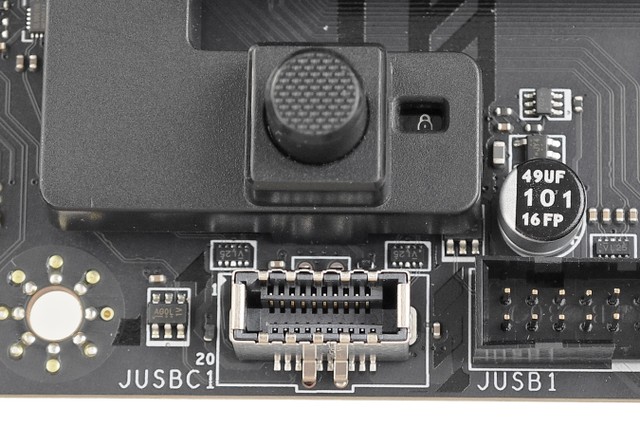

MSI MAG B860M MORTAR WIFI 主機板加入全新 EZ PCIe Release Button 顯示卡快拆按鈕設計，記憶體插槽旁邊設有一個按鈕開關，可為顯示卡插槽卡扣提供鬆開或閉合狀態，一按可鎖上固定顯示卡，一按可輕鬆拆卸顯示卡。

3 組 M.2 SSD 介面、EZ M.2 Shield Frozr II、EZ M.2 Clip II

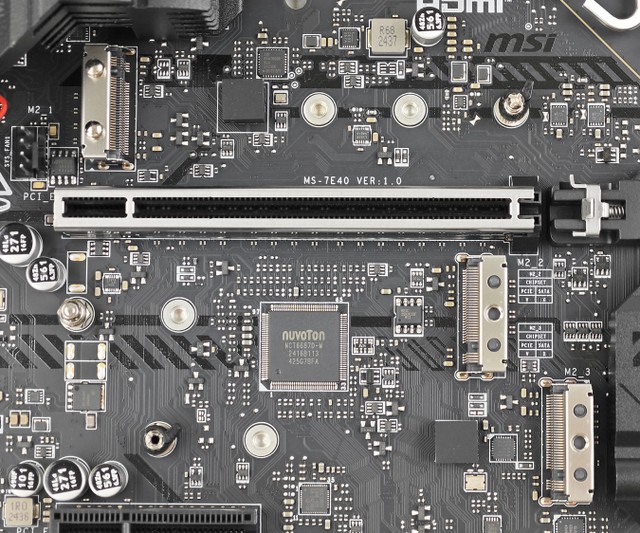

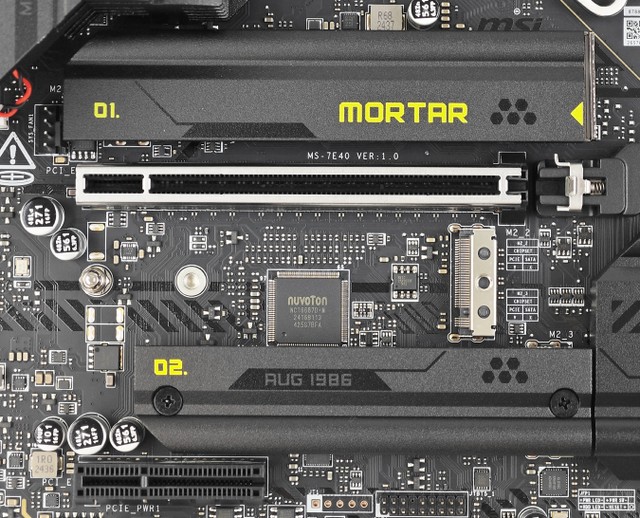

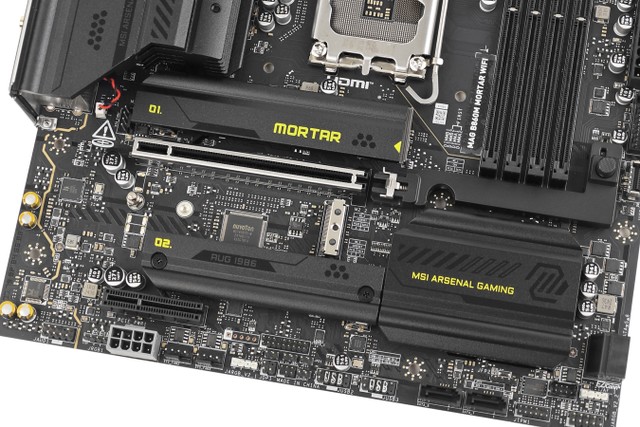

▲ 3 組 M.2 SSD 介面配置

MSI MAG B860M MORTAR WIFI 主機板提供 3 組 M.2 SSD 介面配置。

主機板 PCI_E1 插槽上方設有 1 組 M.2 SSD 插槽，M2_1 插槽支援最高 PCIe 5.0 x4，由 CPU LANES 提供。

主機板 PCI_E1 插槽下方設有 2 組 M.2 SSD 插槽，上方的 M2_2 插槽支援最高 PCIe 4.0 x4，下方的 M2_3 插槽支援最高 PCIe 4.0 x4，由 B860 PCH 提供。

M.2 SSD 插槽配置

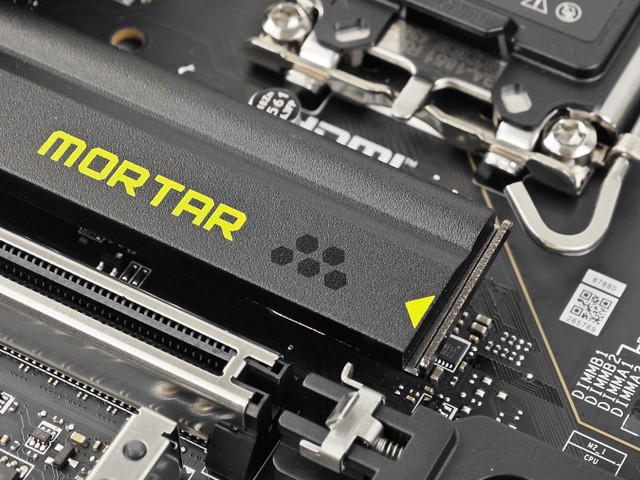

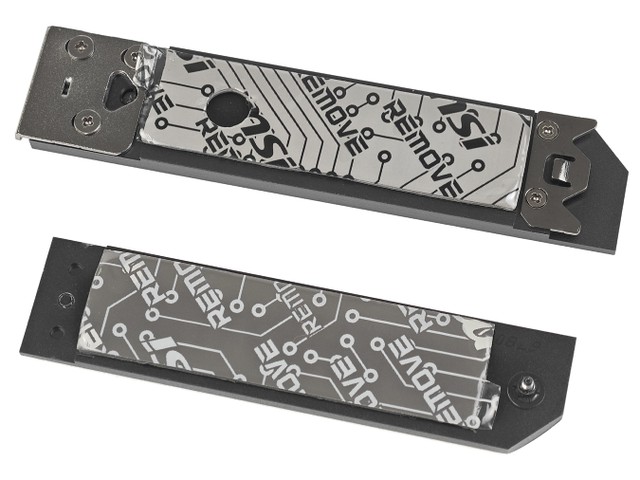

M2_1 插槽配備 1 組 EZ M.2 Shield Frozr II 散熱器，M2_3 插槽配備 1 組 M.2 Shield 散熱器，為中等厚度的散熱片設計，並採用單面導熱設計，可滿足高速 M.2 SSD 日常應用的散熱需求。

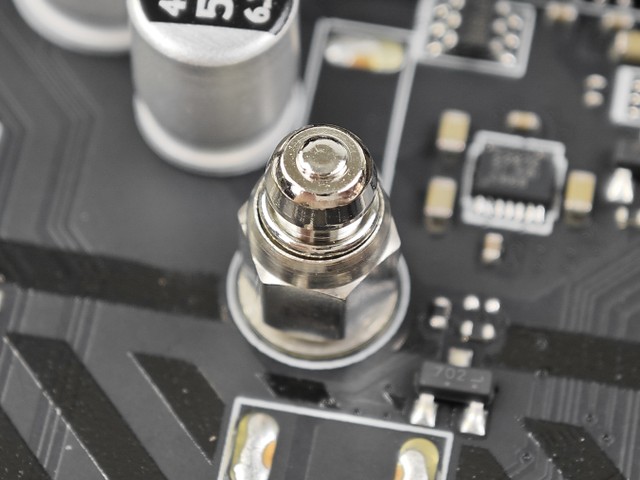

EZ M.2 Shield Frozr II 設計散熱器具備快拆磁吸設計，無需要使用螺絲便可快速裝拆散熱器。

▲ EZ M.2 Clip (上) & EZ M.2 Clip II (下)

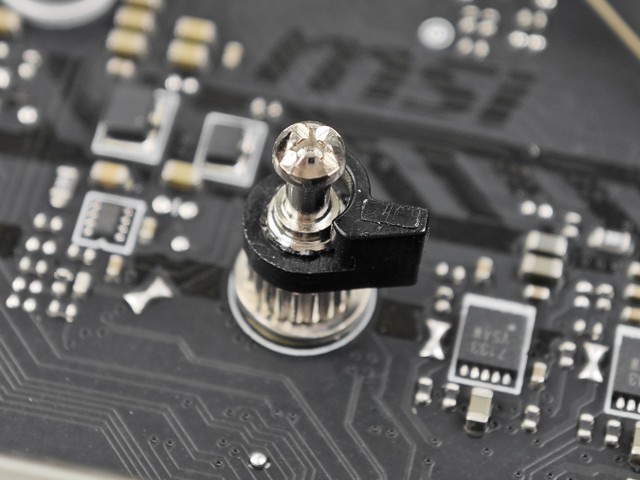

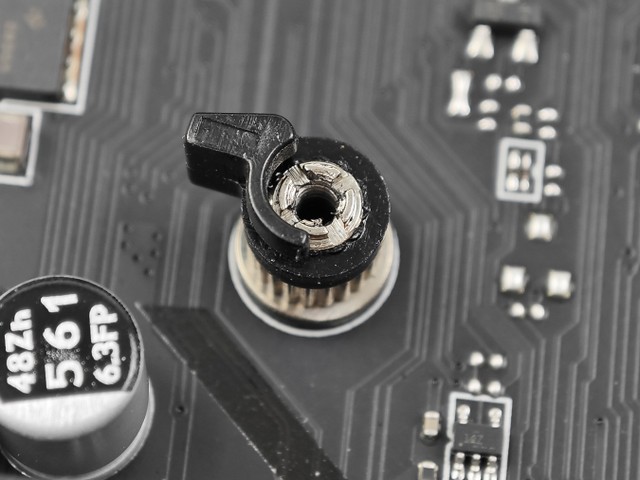

MSI MAG B860M MORTAR WIF 在 M.2 插槽上加入 EZ M.2 Clip 和 EZ M.2 Clip II 設計，EZ M.2 Clip 是旋轉夾子設計，EZ M.2 Clip II 是彈簧鎖扣設計，無需使用螺絲便可快速拆卸和安裝 M.2 SSD，提供更佳的 DIY 友善設計。

4 組 SATA 3 介面

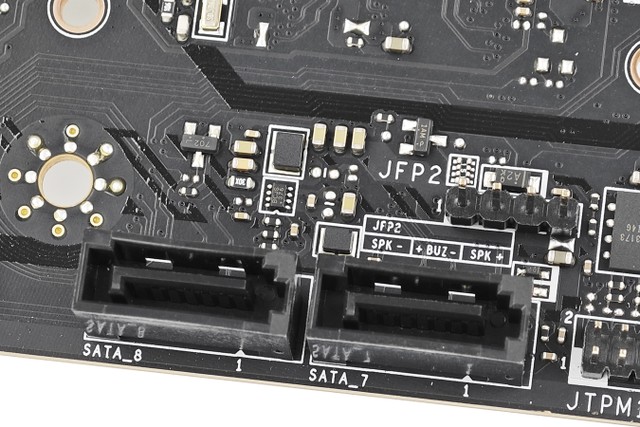

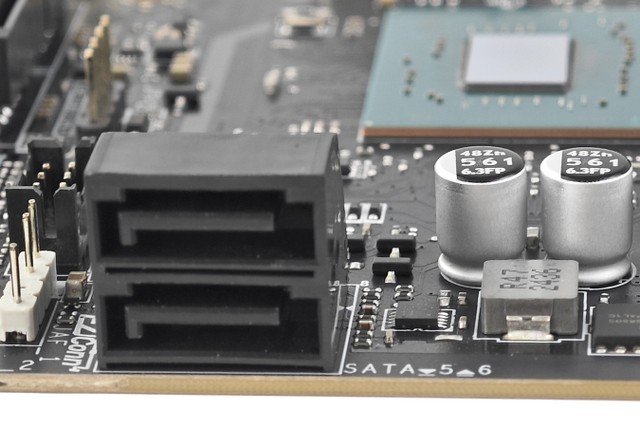

▲ 支援 4 組 SATA 接口

此外，主機板提供了 4 個 SATA 6Gbps 接口，由 B860 PCH 提供，並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。

1x Thunderbolt 4 接口、8x USB 接口、HDMI / DP 輸出

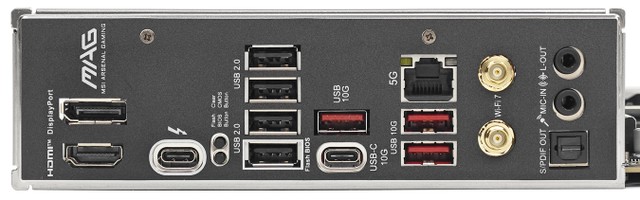

MSI MAG B860M MORTAR WIFI 主機板採用 Pre-Install I/O Shield 設計，預先安裝檔板可節省用家自行安裝的步驟，帶來便利的主機板安裝體驗。

主機板後置 I/O 面板提供 1 組 HDMI 2.1 接口，支援最高 4K@120Hz 或 8K@60Hz 解析度，1 組 DisplayPort 1.4 (HBR2) 接口，支援最高 4K@60Hz 解析度。

另外，提供 1 組 Thunderbolt 4 接口、1 組 USB 3.2 Gen2x2 10Ggbps Type-C 接口、3 組 USB 3.2 Gen2x1 10Ggbps Type-A 接口、4 組 USB 2.0 接口，總共 8 組後置 USB 接口。

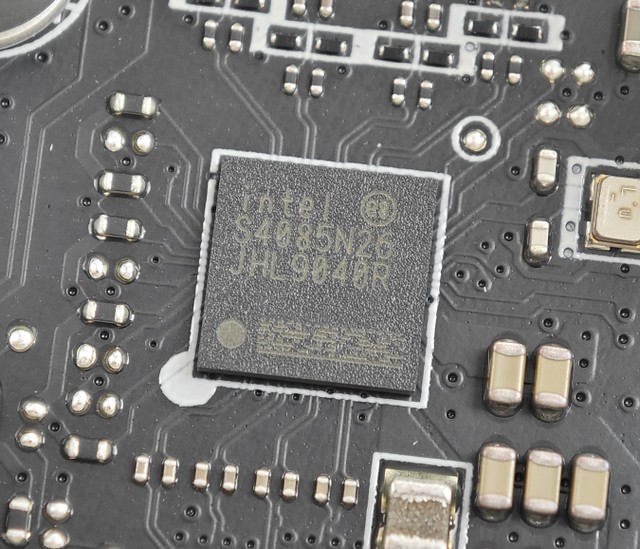

1 組 Thunderbolt 4 接口由 CPU LANES 線路提供，並經過 1 組 Intel JHL9040R Thunderbolt 4 Retimer 控制。Thunderbolt 4 接口支援 Thunderbolt  40Gbps 傳輸、USB4 20Gbps 傳輸、DisplayPort 8K 影像顯示輸出，可相容 USB 3.2 10Gbps 和 USB 2.0 傳輸，支援 5V 3A 15W 充電功能。

▲ 前置 USB Type-C 10Gbps 接口

主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB Type-C 接口，。

Intel Killer E5000B 5G LAN 網絡模組

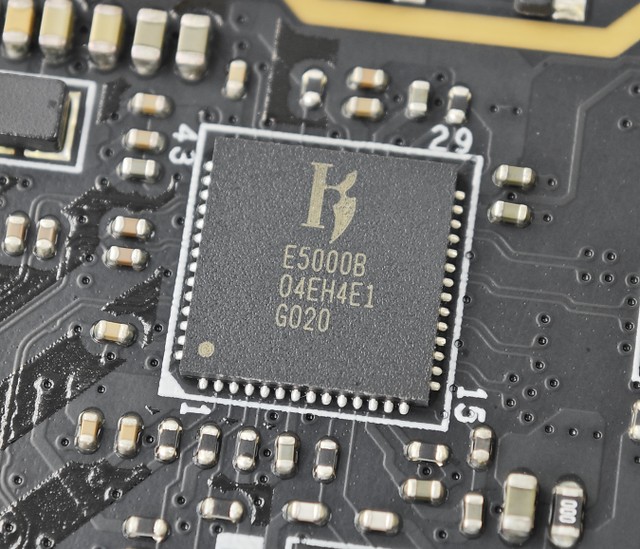

有線網絡方面，MSI MAG B860M MORTAR WIFI 主機板採用 Intel Killer E5000B 5G LAN 網絡晶片，支援 5Gbps / 2.5Gbps / 1Gbps 網絡連接速度，最高 5000Mbps 網絡連接可大幅度縮短遊戲下載、傳輸文件的等待時間，帶來更爽快的網絡連接體驗。

Intel Killer Wi-Fi 7 無線網絡模組、MSI EZ Antenna

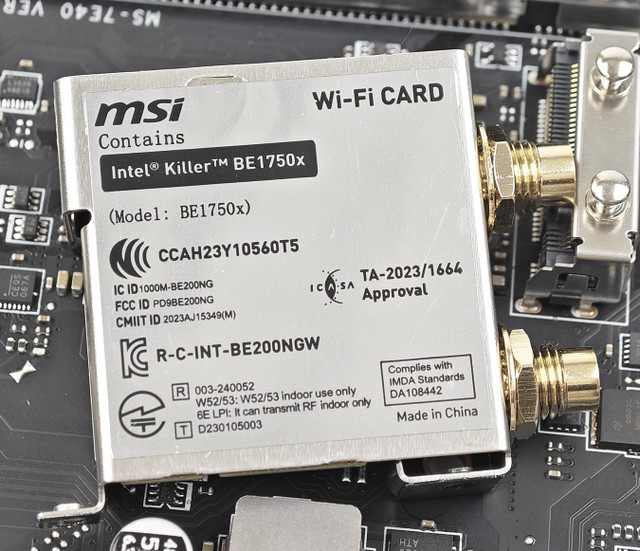

▲ Intel Killer BE1750x Wi-Fi Card

無線網絡方面，MSI MAG B860M MORTAR WIFI 主機板採用 Intel Killer BE1750x Wi-Fi 7 無線網絡模組，建基於 Intel BE200 無線網絡模組，支援 802.11be 雙頻 2x2 160MHz Wi-Fi 技術、2.4GHz / 5GHz / 6GHz 頻段、320MHz 頻道、4096 QAM，並向下支援 IEEE 802.11 a/b/g/n/ac/ax 無線網絡協定，近距離傳輸速度更高、更低延遲，同時具備 Bluetooth 5.4 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

另外，Killer 系列網絡晶片支援 Killer Performance Suite (Killer Control Center) 套件，特別針對電競遊戲應用作出最佳化，以最高優先度處理線上遊戲連線封包，實現更低延遲的遊戲連線體驗。雙 Killer 網絡裝置更支援 Intel Killer DoubleShot Pro，雙 Killer 網絡裝置同時連接下，能夠針對不同優先度程式而自由分配優先流量，可為不同程式提供更低更穩定的 Ping 值延遲時間。

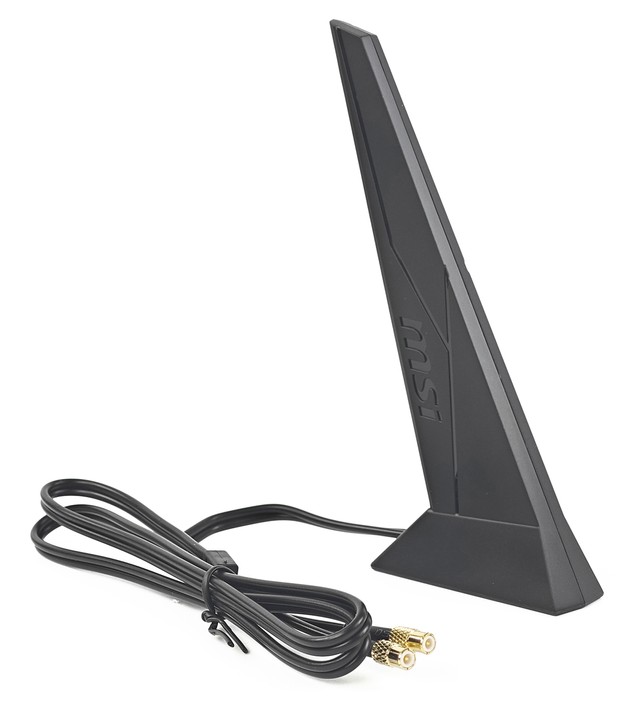

▲ MSI EZ Antenna

MSI MAG B860M MORTAR WIF 附連 1 個 MSI EZ Antenna 磁吸 Wi-Fi 延長天線，具備磁吸座設計，能夠依附在金屬表面，更用上快裝天線端子設計，無需要扭動旋轉鎖上端子，只需要一插便完成安裝。

AUDIO BOOST、Realtek ALC897 音效晶片

音效方面，MSI MAG B860M MORTAR WIFI 主機板具備 AUDIO BOOST 音效模組，採用 Realtek ALC897 Audio Codec 音效晶片，搭配高品質音效電容，支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出，具備隔離音訊訊號設計、專用耳機放大器、DE-POP 保護功能，提供逼真自然的高音質音響效果。

Mystic Light RGB 燈光支援

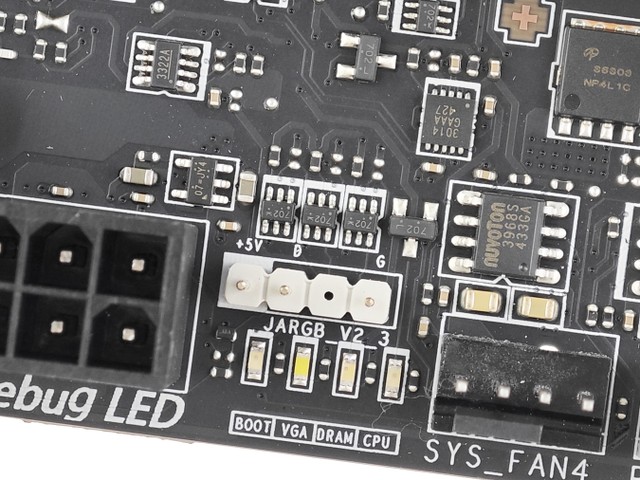

RGB 燈效連接及控制方面，主機板提供 1 組 12V 4-pin RGB 接口，輸出為 12V 2A 24W，3 組 5V 3-pin ARGB 接口，輪出為 5V 3A 15W，支援 ARGB Gen1 及 ARGB Gen2 燈光裝置，可透過自家 Mystic Light 軟件控制燈效，讓用家為系統佈置更豐富的 RGB 燈效。

獨家 EZ Conn 設計

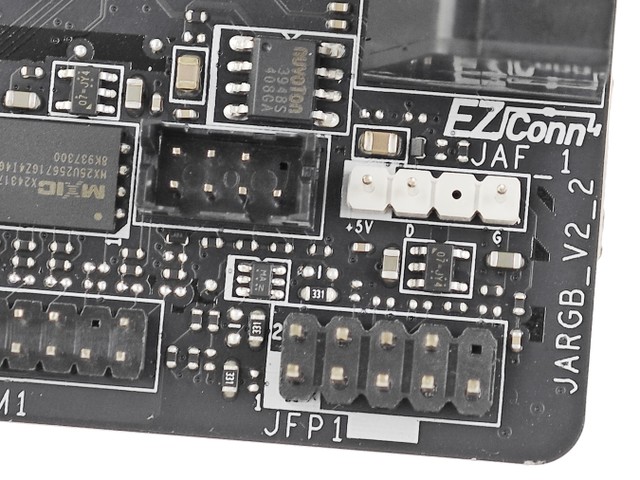

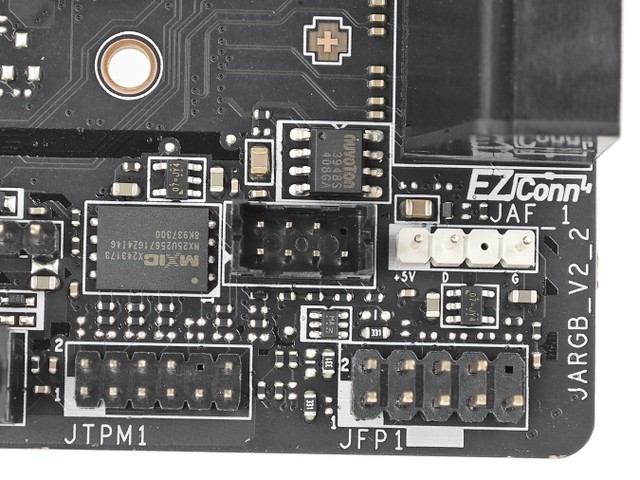

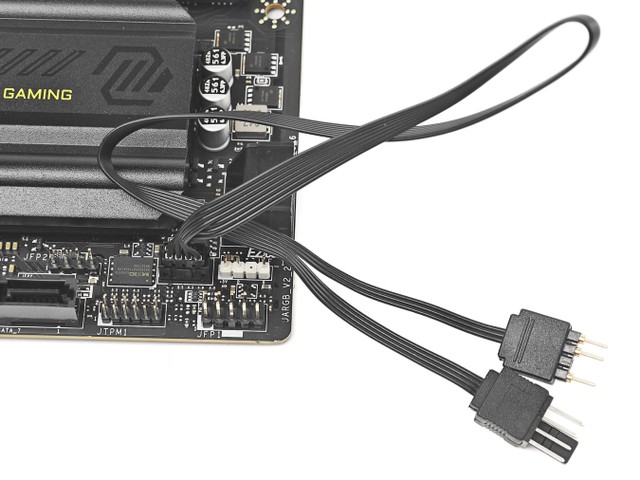

MSI MAG B860M MORTAR WIFI 主機板具備獨家 EZ Conn 連接設計，主機板右下角位置設有一個 JAF_1 插座 (EZ Conn-Header V1)，7pin 插座集成風扇 4-pin、ARGB 3-pin 定義，並附連 1 條 1 to 2 EZ Conn-Cable (V1) 連接線，只需要佔一個插座，便能提供風扇 4-pin、ARGB 3-pin 介面連接，可輕鬆解決 ARGB 風扇需要佔用多個主機板連接插座的情況，DIY 組裝更便利。

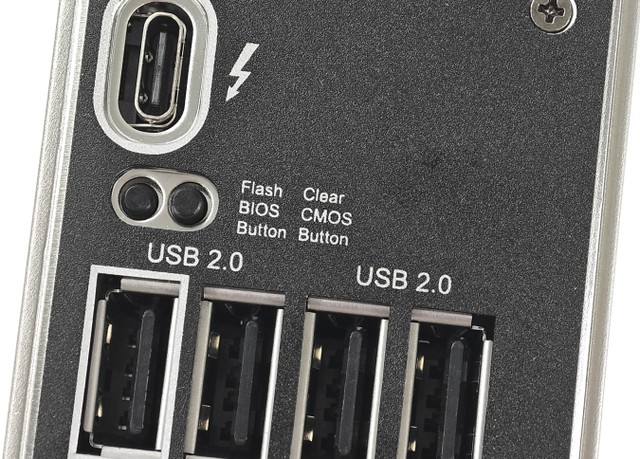

Flash BIOS Button、Clear CMOS Button

MSI MAG B860M MORTAR WIF 後置 I/O 面板設有 BIOS Flashback 按鈕、Clear CMOS 按鈕 等主機板輔助功能，十分實用。

BIOS Flashback 按鈕：在無需安裝 CPU 下，按下 BIOS Flashback 按鈕便能進行更新主機板 BIOS 版本。

Clear CMOS 按鈕：按下 Clear CMOS 按鈕便能清除及重設當前 BIOS 的設定，可解決多次 BIOS POST 檢測失敗的情況。

MSI MAG B860M MORTAR WIFI 主機板

售價︰HK$1,740

查詢︰Hornington (3626-9898) / Felton (2273-8393)

平平評語：

MSI 全新推出 MAG B860M MORTAR WIF 主機板，採用 12 + 1 + 1 + 1 相 60A 供電設計，配備 1 組 PCIe 5.0x4 + 2 組 PCIe 4.0x4 M.2 SSD 配置，Killer 5GLAN 網絡模組 + Killer Wi-Fi 7 無線網絡模組，並加入 1 組 Thunderbolt 4 接口，支援最高 DDR5-9200+ OC，稍微改善 EZ DIY 友善設計，對 M-MATX 主機板定位來說，整體供電設計和主機板連接功能相當中規中距，主機板更內建 OC Engine 晶片，支援 SOC BCLK OC 功能，可有效進一步提升記憶體效能，適合搭配 Non K 的 Core Ultra 5 / Core Ultra 7 / Core Ultra 9 CPU 系列使用，可滿足主流中階的電腦配置定位。
