HK$799 !! 擺明打 AYW
MSI B760M GAMING WIFI 主機板
文: Dominic Chan / 評測中心


MSI 全新推出 B760M GAMING WIFI 主機板,採用 6 + 1 + 1 相供電設計,搭配大型鋁擠 VRM 散熱器,定位屬於入門 B760 DDR5 主機板,卻支援最高 DDR5-8000+ OC、2 組 M.2 NVMe SSD 配置,2.5G LAN 網絡模組、Wi-Fi 6E 無線網絡模組,規格雖算基本但完勝同價位的對手,仍有不錯的性價比,適合想配搭 i3 / 非 K 版 i5 處理器使用的用家。



MSI B760M GAMING WIFI 主機板



MSI B760M GAMING WIFI

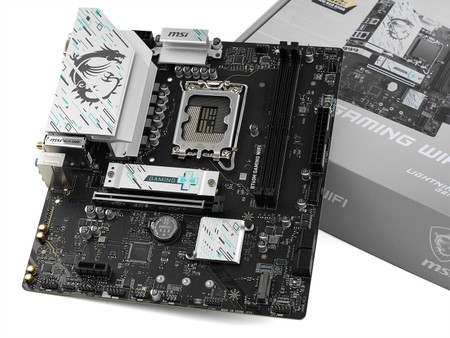

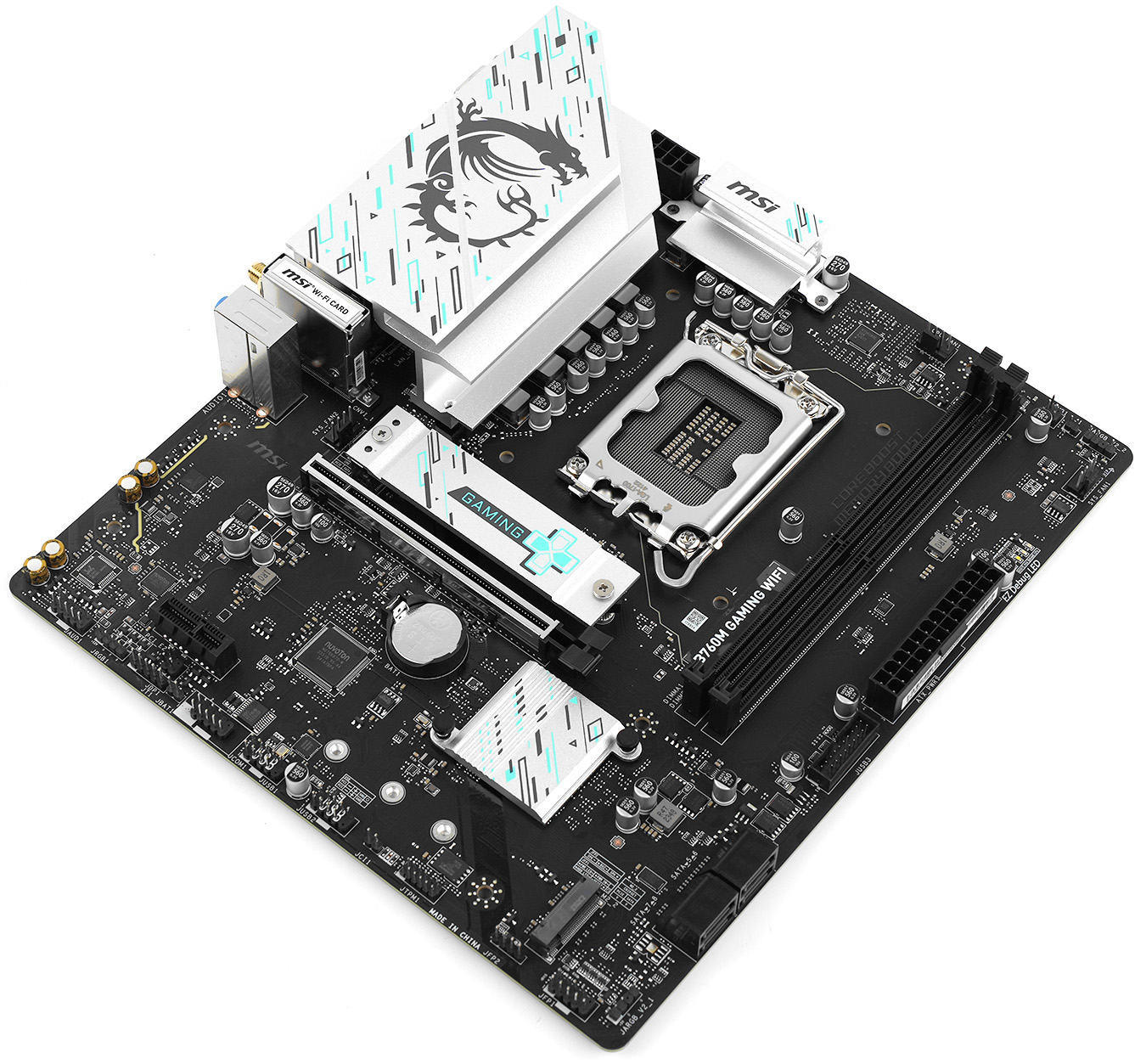

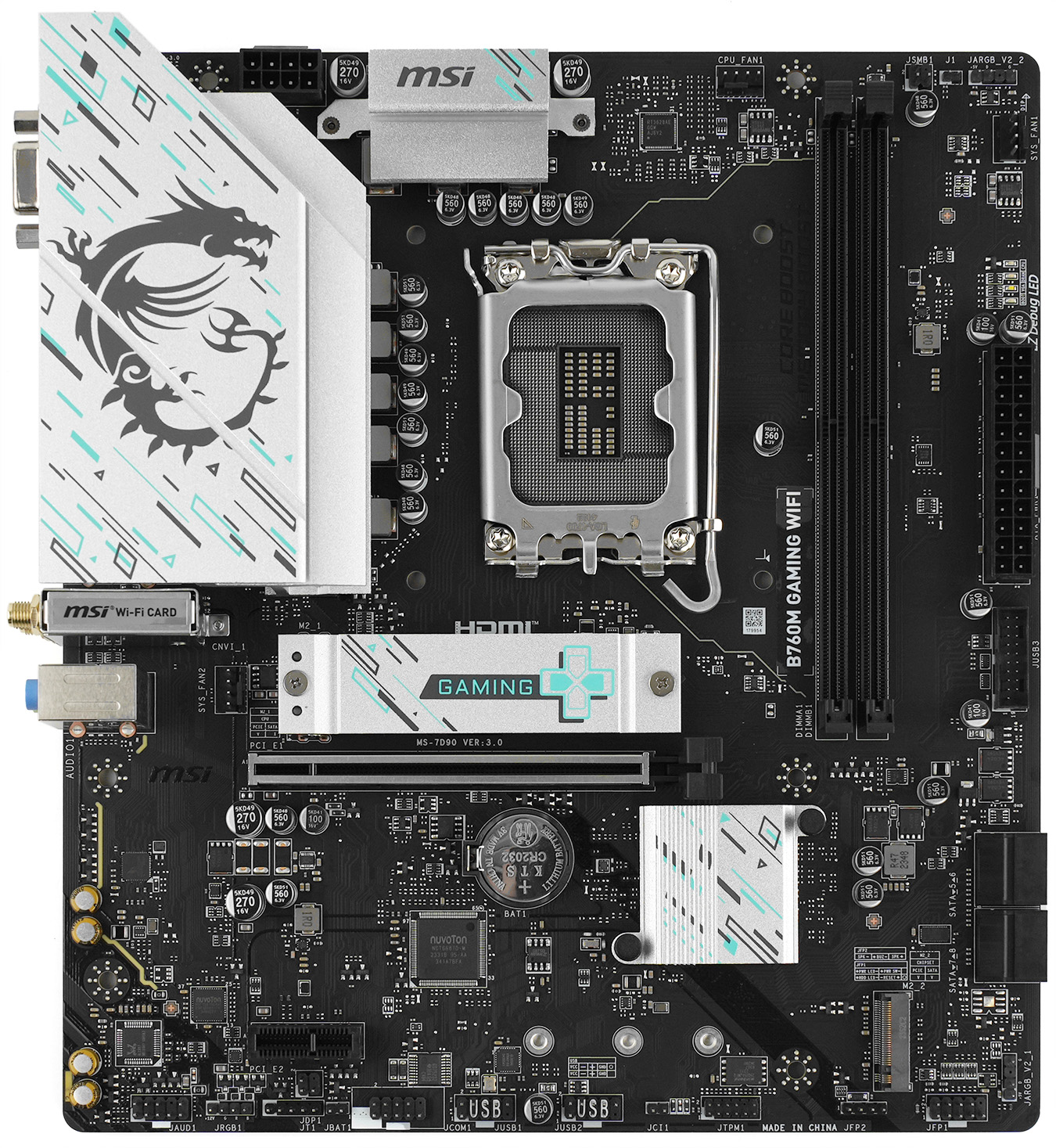

▲ MSI B760M GAMING WIFI 主機板





MSI 全新推出 B760M GAMING WIFI 主機板,採用 6 + 1 + 1 相供電設計,搭配大型鋁擠 VRM 散熱器,定位屬於入門 B760 DDR5 主機板,卻支援最高 DDR5-8000+ OC、2 組 M.2 NVMe SSD 配置,2.5G LAN 網絡模組、Wi-Fi 6E 無線網絡模組,規格雖算基本但完勝同價位的對手,仍有不錯的性價比,適合想配搭 i3 / 非 K 版 i5 處理器使用的用家。



MSI B760M GAMING WIFI

MSI B760M GAMING WIFIMSI B760M GAMING WIFI

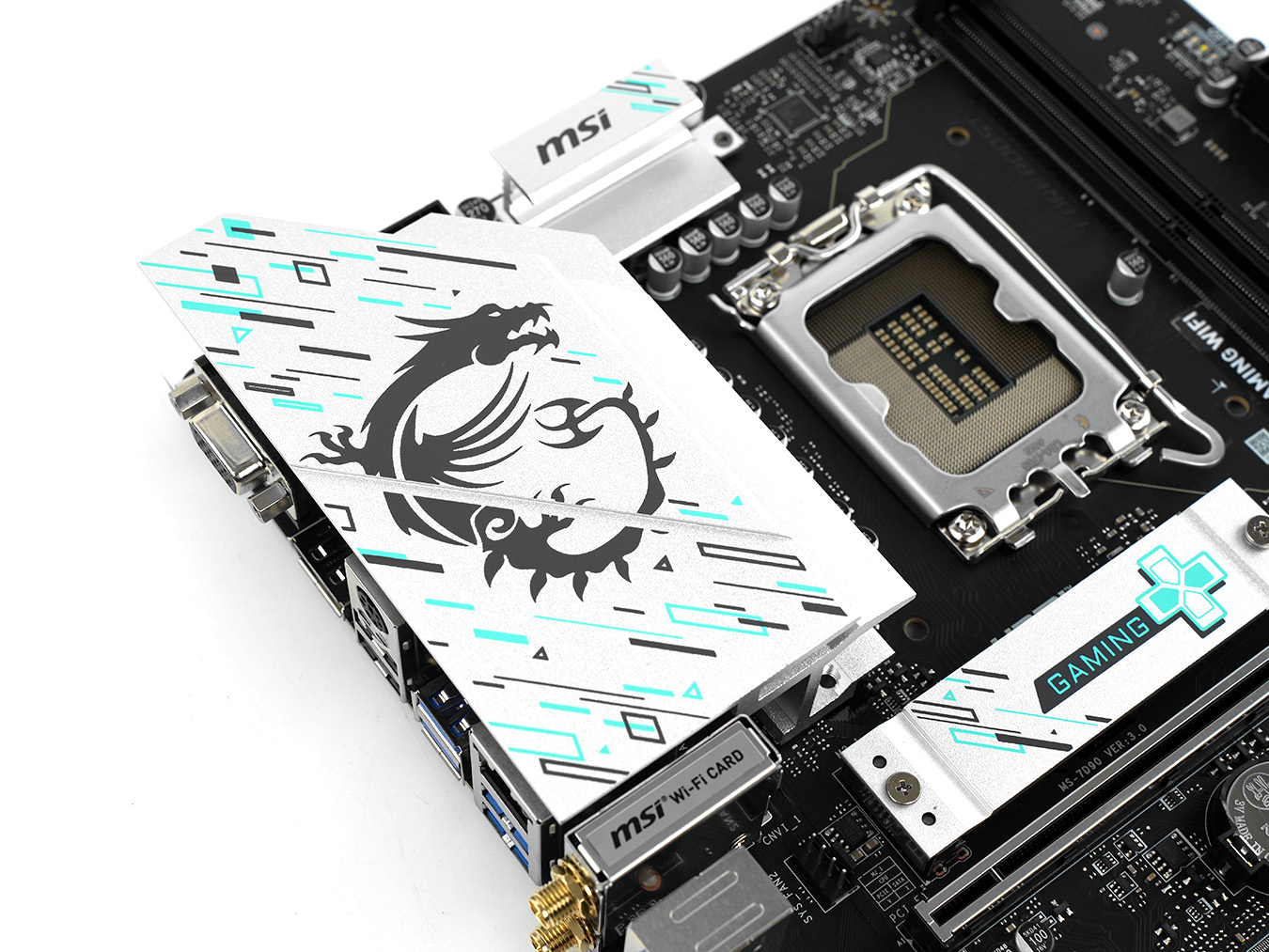

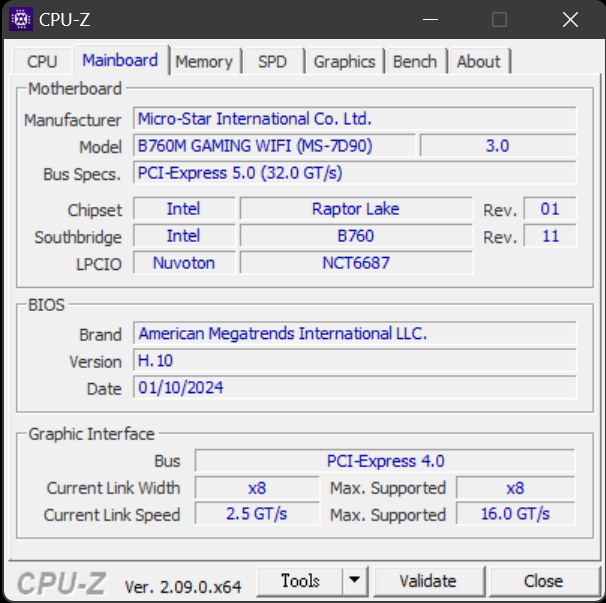

MSI B760M GAMING WIFI 主機板採用 Micro-ATX Form Factor 設計,尺寸為 24.4cm x 21.1cm,6 層 2oz Copper PCB layer 設計,採用黑色 PCB 搭配銀色金屬散熱器的外觀,散熱器上加入了 MSI 龍魂圖案、「GAMING」字樣及深灰色、湖水藍色的幾何圖案與線條,配色對比 MSI 慣用的軍工風格多了一絲清新。







支援第 12 / 13 / 14 代  Core 處理器、全新 LGA 1700 Socket



Intel B760 主機板具備全新 LGA 1700 處理器介面,支援第 12 代、13 代、14 代 Core 處理器,外觀較舊有的 LGA 115X、1200 有著相當大的差別,不但從正方型變成長方型,尺寸為 37.5mm x 45.0mm,防呆的凹槽移至上下各兩處而不是左右兩側各一,更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構,插座杆與裝載板的方向相反。



MSI B760M GAMING WIFI

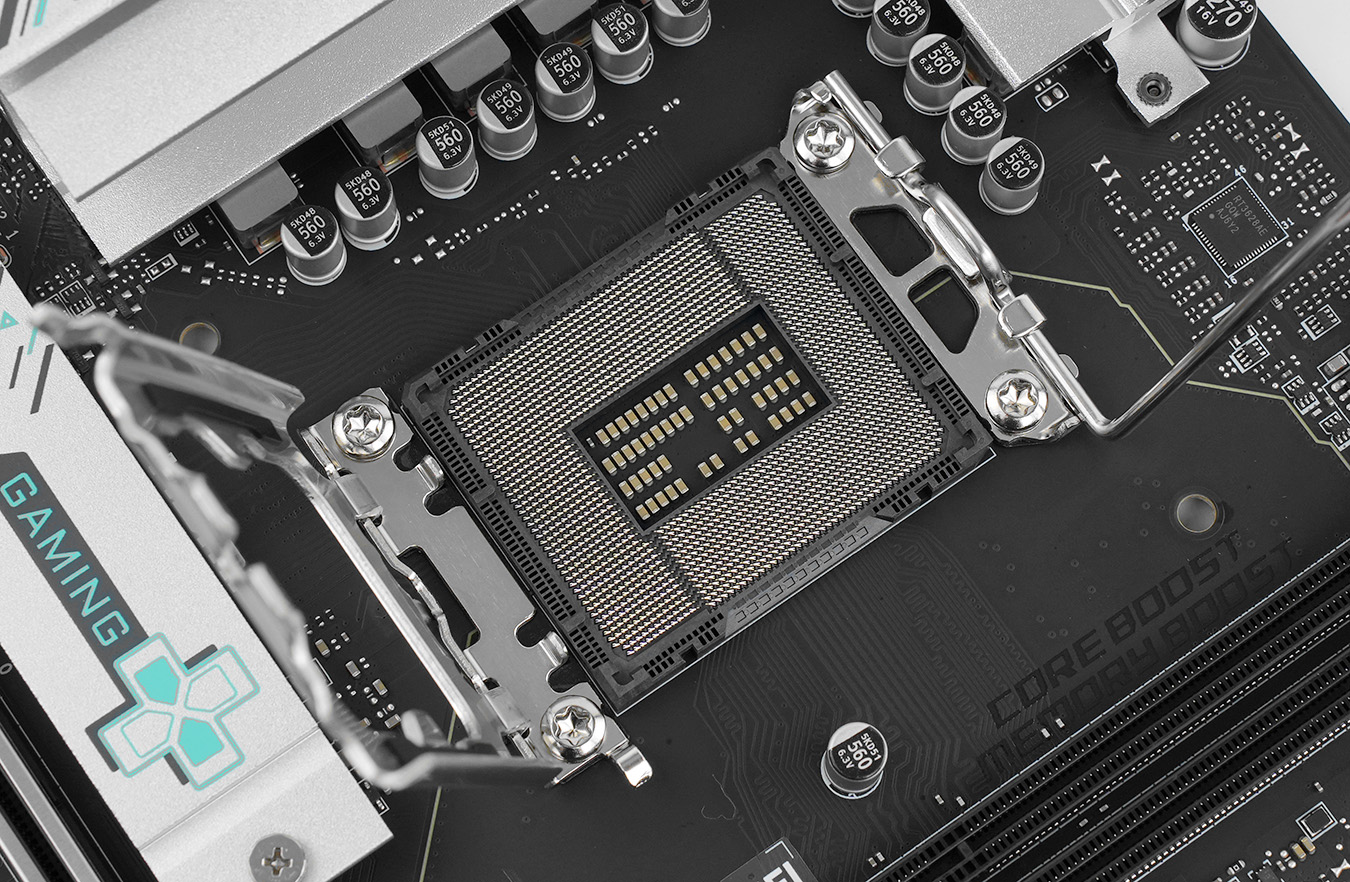

▲ 全新 LGA 1700 Socket





雖然這代的處理器介面稱作 LGA 1700,但實際上 LGA Pin 數為 1800 個引腳,暫時有 100 個引腳尚未作出定義,將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用,做法與當年 LGA 2011 相似。





第 14 代桌上型 Intel Core 處理器規格

處理器 P-Core 數量E-Core 數量核心 / 線程L3 快取

P-Core

Base / Max Turbo(GHz)

E-Core

基礎/全最高渦輪時脈 (GHz)

解鎖超頻

TDP

PL1

TDP

PL2

IGP
Intel Core i9-14900K81624 / 3236MB3.2 / 6.02.4 / 4.4125W253WUHD 770
Intel Core i9-14900KF81624 / 3236MB3.2 / 6.02.4 / 4.4125W253W-
Intel Core i9-1490081624 / 3236MB2.0 / 5.81.5 / 4.3
65W219WUHD 770
Intel Core i9-14900F81624 / 3236MB2.0 / 5.81.5 / 4.3
65W219W-
Intel Core i7-14700K81216 / 2833MB3.4 / 5.62.5 / 4.3125W253WUHD 770
Intel Core i7-14700KF81216 / 2833MB3.4 / 5.62.5 / 4.3125W253W-
Intel Core i7-1470081216 / 2833MB2.1 / 5.41.5 / 4.2
65W219WUHD 770
Intel Core i7-14700F81216 / 2833MB2.1 / 5.41.5 / 4.2
65W219W-
Intel Core i5-14600K6814 / 2024MB3.5 / 5.32.6 / 4.0125W181WUHD 770
Intel Core i5-14600KF6814 / 2024MB3.5 / 5.32.6 / 4.0125W181W-
Intel Core i5-146006814 / 2024MB2.7 / 5.22.0 / 3.7
65W154WUHD 770
Intel Core i5-145006814 / 2024MB2.6 / 5.01.9 / 3.7
65W154WUHD 770
Intel Core i5-144006410 / 1620MB2.5 / 4.71.8 / 3.5
65W148WUHD 730
Intel Core i5-14400F6410 / 1620MB2.5 / 4.71.8 / 3.5
65W148W
Intel Core i3-14100404 / 812MB3.5 / 4.7-
65W110WUHD 730
Intel Core i3-14100F404 / 812MB3.5 / 4.7-
60W110W-
Intel Processor 300202 / 45MB3.9-
58W89WUHD 710





全新第 14 代 Core 系列 Raptor Lake-S Refresh 處理器實為 13 代的半代更新,沿用 Intel 7 制程並繼續採用大小核混合架構,除 Core i7 SKU 多了 4 個小核心(E-Core)外,大部分 SKU 僅有時脈上的提升,微架構則與 13 代 Raptor Lake 完全相同,核心數量最高為 24 核心、32 線程設計,最高 PL2 功耗為 253W;同時支援全新 DDR5 及舊有 DDR4 記憶體模組,支援原生 DDR5-5600 及 DDR4-3200 記憶體速度,並支援最新 PCIe 5.0 傳輸技術,提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。







全新 Intel B760 系統晶片



MSI B760M GAMING WIFIMSI B760M GAMING WIFI

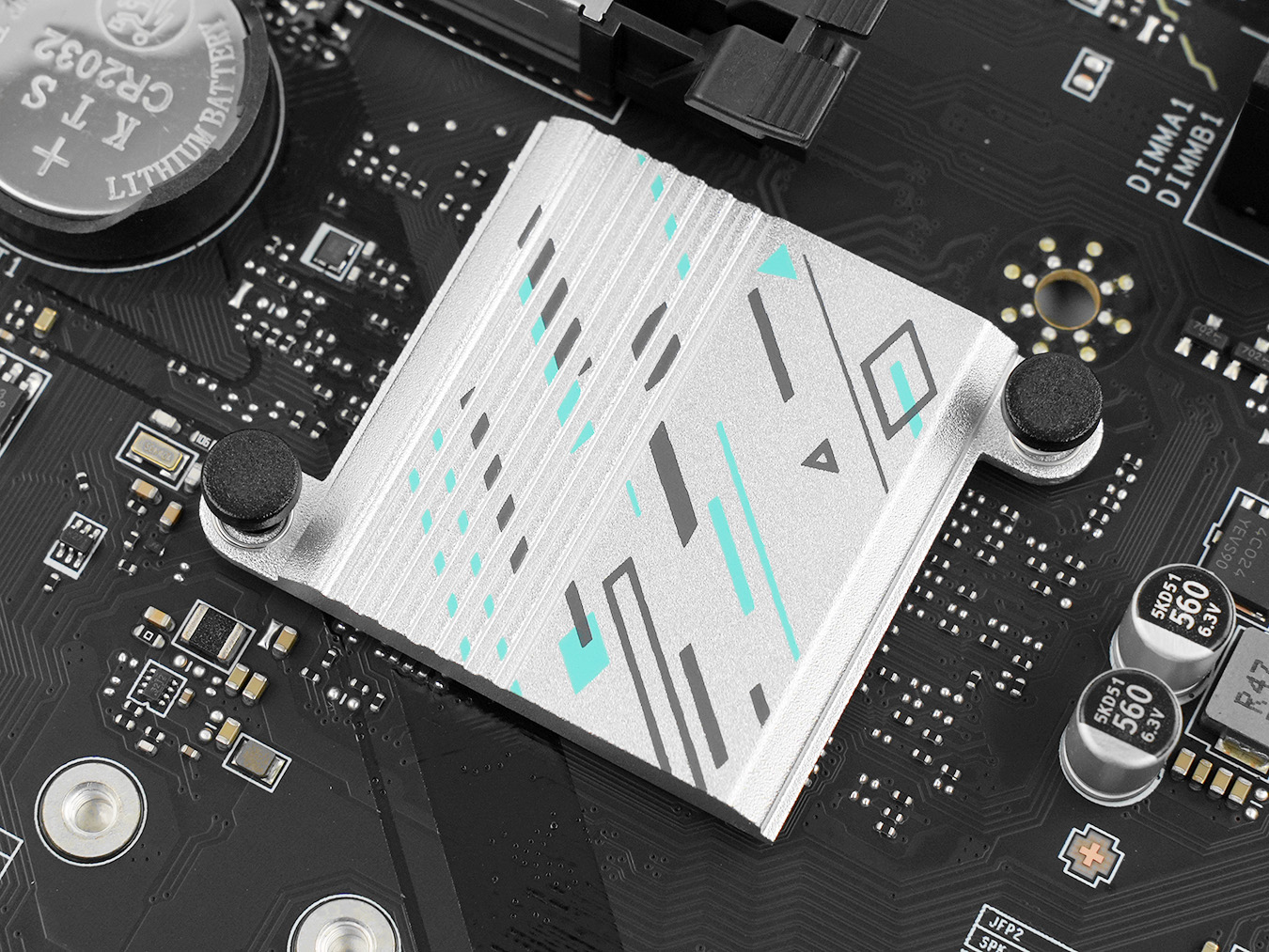

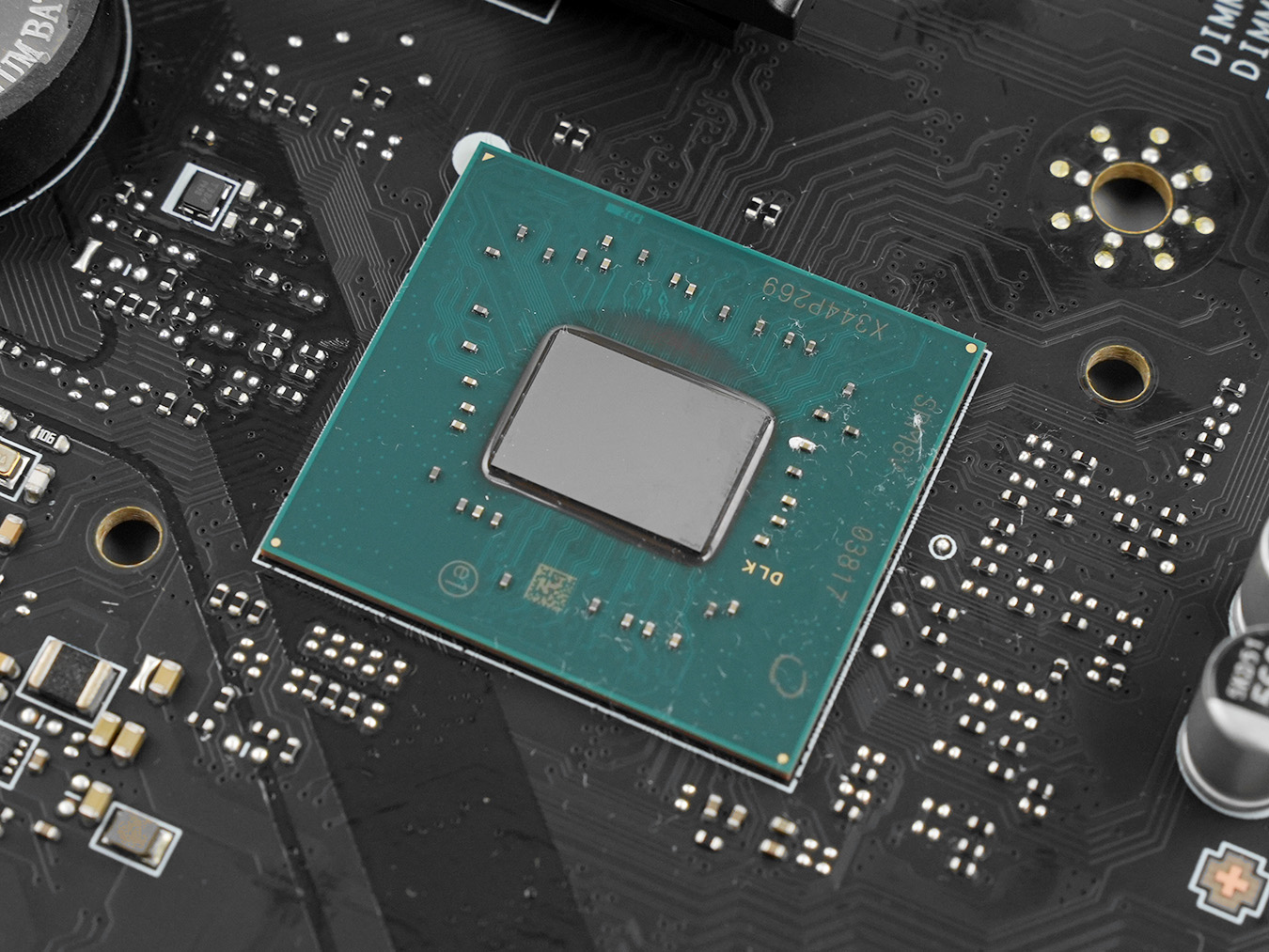

▲ PCH 散熱器 & Intel B760 PCH 系統晶片





Intel 為 13 / 14 代 Core 處理器推出中階 B760 晶片組,對比 Z790 在功能及規格上有所刪減,例如 Z790 可支援 PCIe 5.0 雙 x8 繪圖接口,B760 則不可分割只有單一 PCIe 5.0 x16。同時 B760 僅支援記憶體超頻,不支援 CPU Ratio 超頻,同時 DMI 4.0 Lanes 亦由 x8 降至 x4,CPU 與 PCH 晶片之間頻寬降至 7.96GB/s,是兩者的主要市場區間。





Intel 700 系列晶片組規格

 Intel B660Intel B760Intel H770Intel Z790
CPU PCIe 5.0 GFX1x161x161x16 / 2x81x16 / 2x8
CPU PCIe 4.0 SSD1x41x41x41x4
Max HSIO Lanesup to 24up to 24up to 34up to 38
Chipset PCIe 4.0 Lanesup to 6up to 10up to 16up to 20
Chipset PCIe 3.0 Lanesup to 8up to 4up to 8up to 8
DMI 4.0 Supportx4x4x8x8
SATA 3.0 (6Gb/s)up to 4up to 4up to 8up to 8
Max USB 3.2 Suport
(Gen 2x2 / Gen 2 / Gen 1)
2/4/62/4/62/4/85/10/10
Max USB 2.012121414
OC Support

Memory

Memory

Memory

IA CPU

BCLK
Memory





全新 Intel B760 晶片組對比上代 Intel B660 晶片組,PCIe 4.0 Lanes 數目由 6 個增加至 10 個,PCIe 3.0 Lanes 數目則由 8 個減少至 4 個,其他規格則完全相同。至於相比 Z790 晶片組,B760 晶片組的 HSIO Lanes 數目由 38 個減至 24 個,PCIe 4.0 Lanes 和 PCIe 3.0 Lanes 數目各減一半,SATA 數目亦由 8 個減至 4 個,USB 3.2 數目亦有所減少,B760 透過減少週邊擴充規格來降低售價成本,以滿足中低階用家的需求。







支援最高 DDR5-8000+ OC



MSI B760M GAMING WIFI

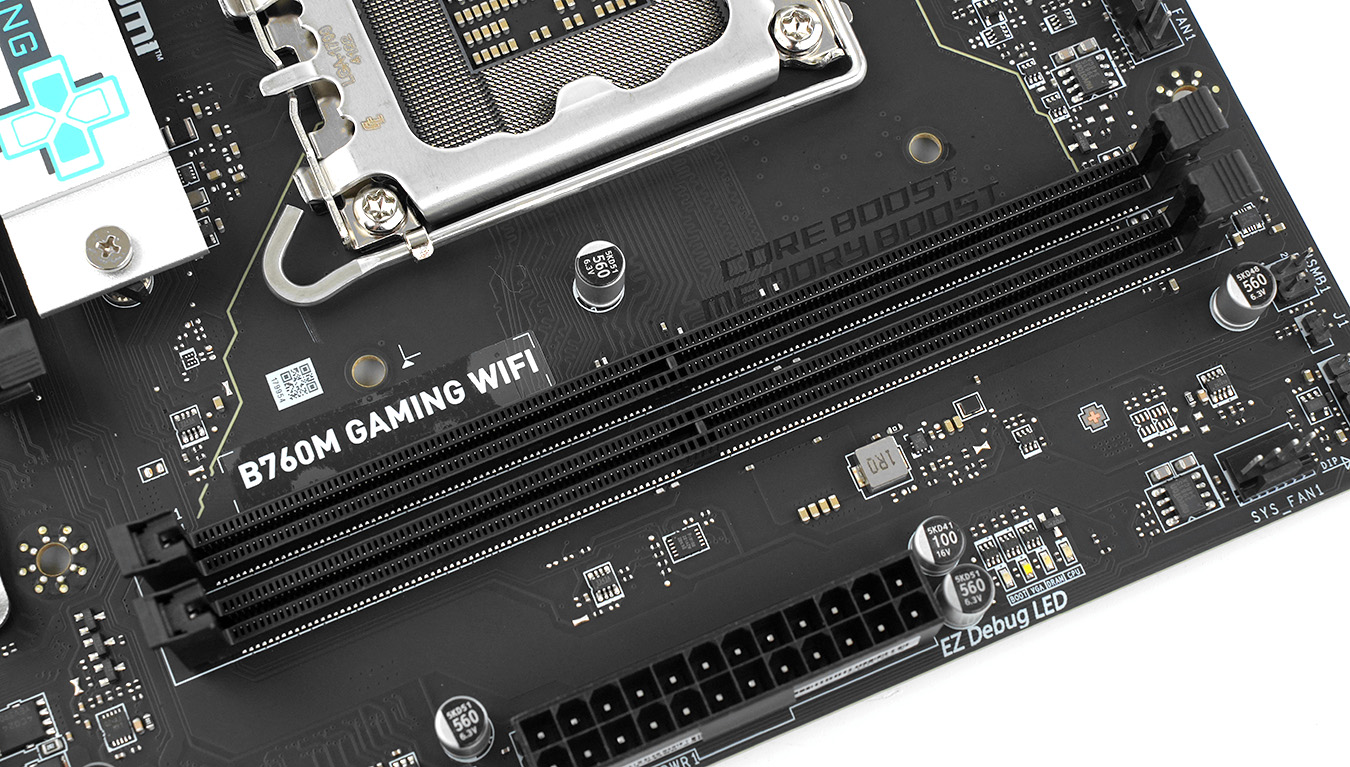

▲ 支援 2 組 DDR5 DIMM 擴充槽





記憶體方面,MSI B760M GAMING WIFI 主機板為 B760 DDR5 版本,設有 2 組 DDR5 DIMM 擴充槽,採用 SMT 表面黏著技術的插槽以減少訊號干擾,支援 Dual Channel 雙通道模式、 1 DIMM per Channel 配置,每組 DIMM 擴充槽最大支援 48GB 容量,系統記憶體最大容量為 96GB。記憶體速度方面,主機板官方規格表示支援最高 DDR5-8000+ OC 速度。



MSI B760M GAMING WIFIMSI B760M GAMING WIFI

MSI B760M GAMING WIFI

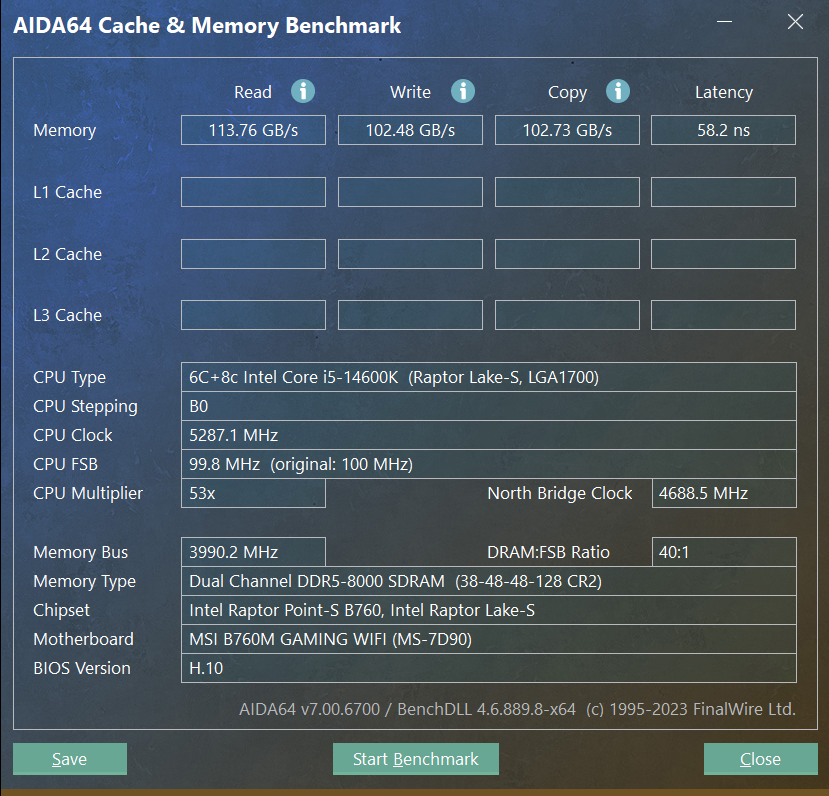

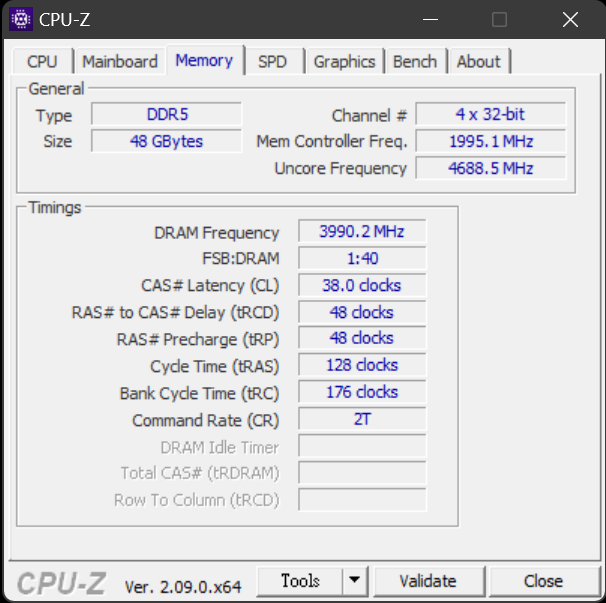

測試採用 i5-14600K CPU 搭配 KLEVV CRAS V RGB DDR5-8400 24GB x2 記憶體,在手動調整工作電壓、延遲值及收緊第二時序延遲值,成功超頻至 DDR5-8000 CL38 Gear 2 並完成 AIDA64 記憶體讀寫速度測試。







6 + 1 + 1 相 VRM 供電模組



MSI B760M GAMING WIFI

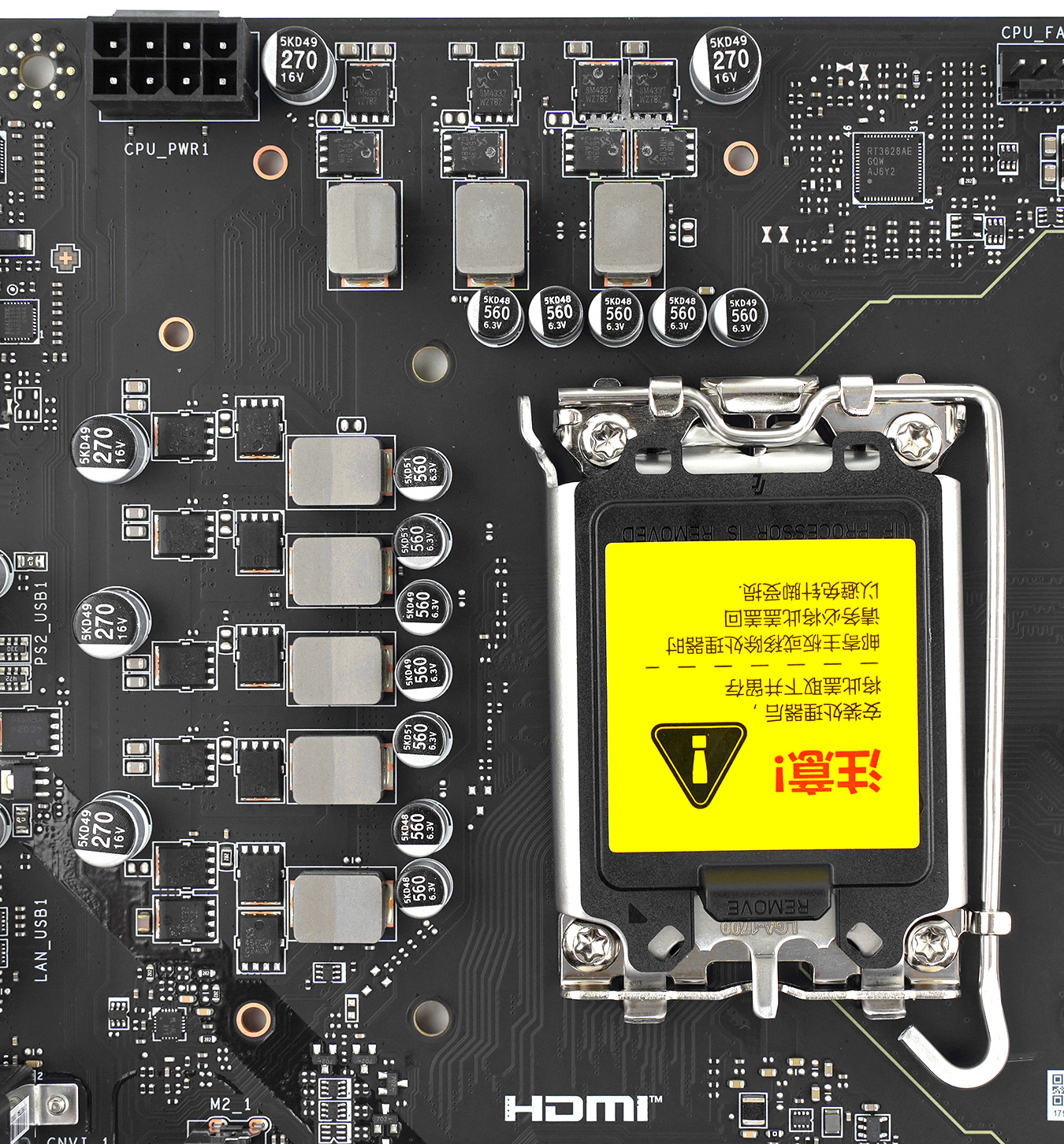

▲ 採用 6 + 1 + 1 相 VRM 供電模組





VRM 供電模組方面,MSI B760M GAMING WIFI 主機板採用 8 相供電設計,其中 6 個為 CPU vCore 供電、1 個為 VCCGT 供電、1 個為 VCCAUX 供電,每組供電平均攤分電流負載,加強系統穩定性以應付繁重的運算需求。



MSI B760M GAMING WIFI

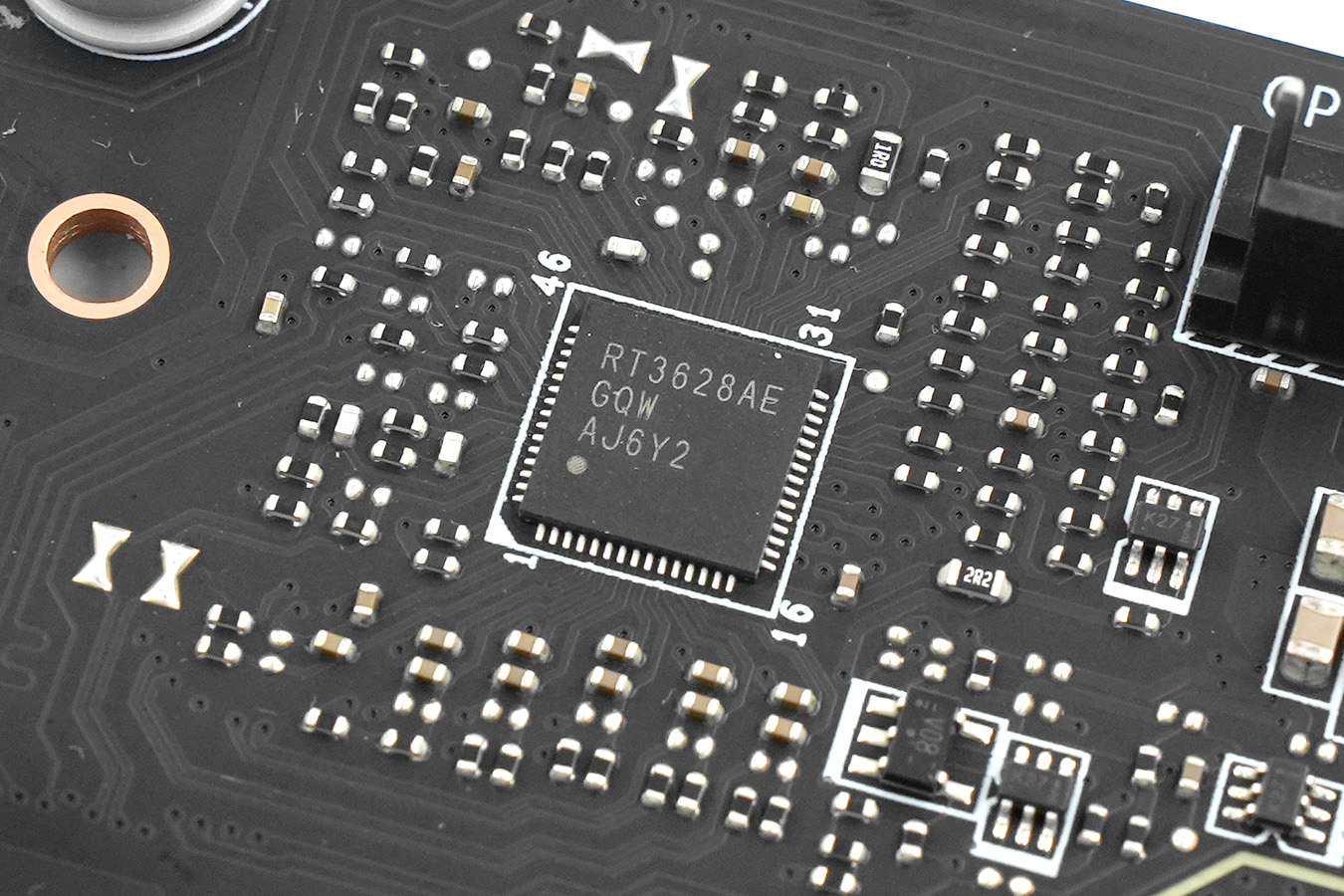

▲ RT3628AE PWM 控制器





MSI B760M GAMING WIFI

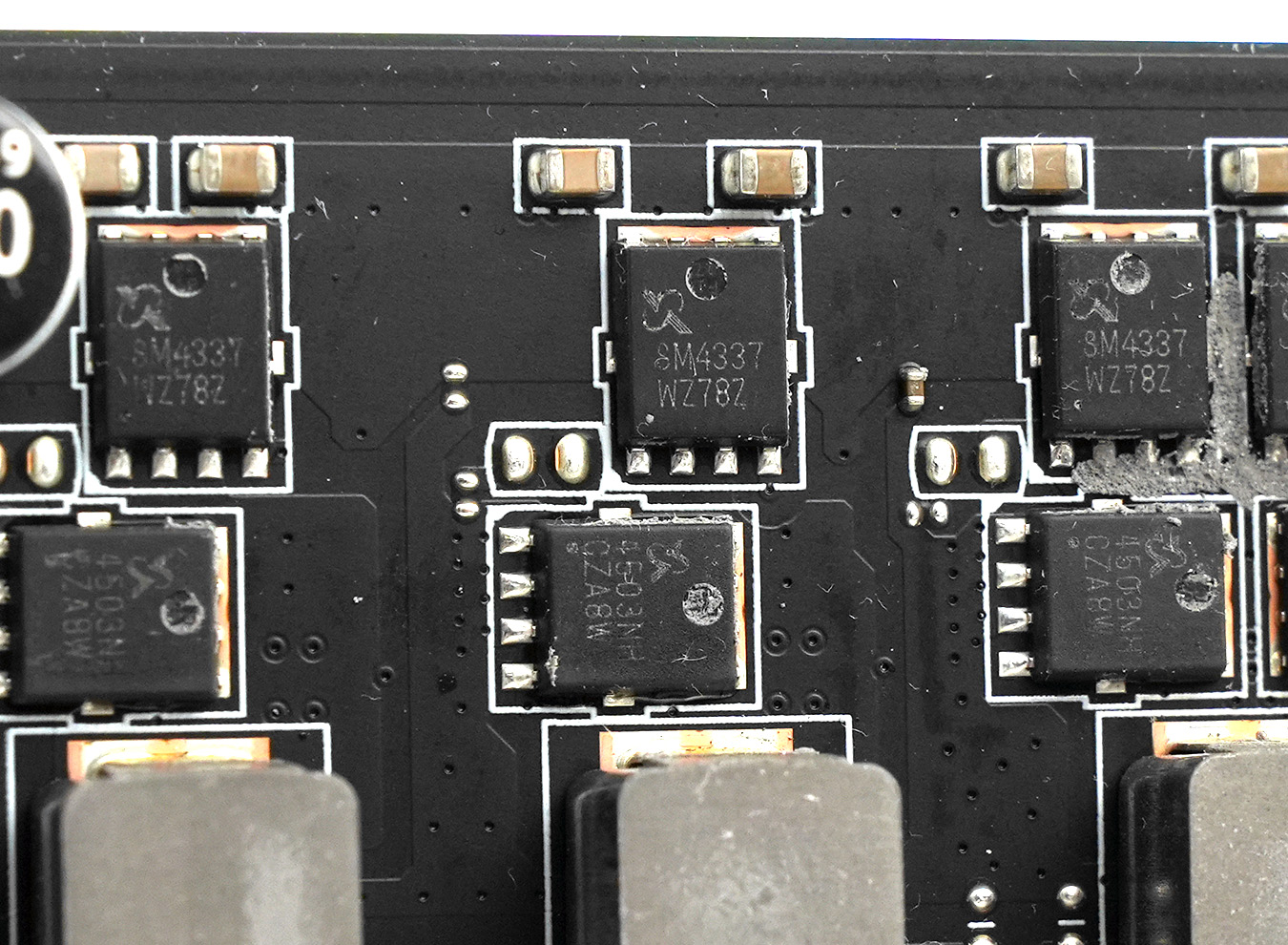

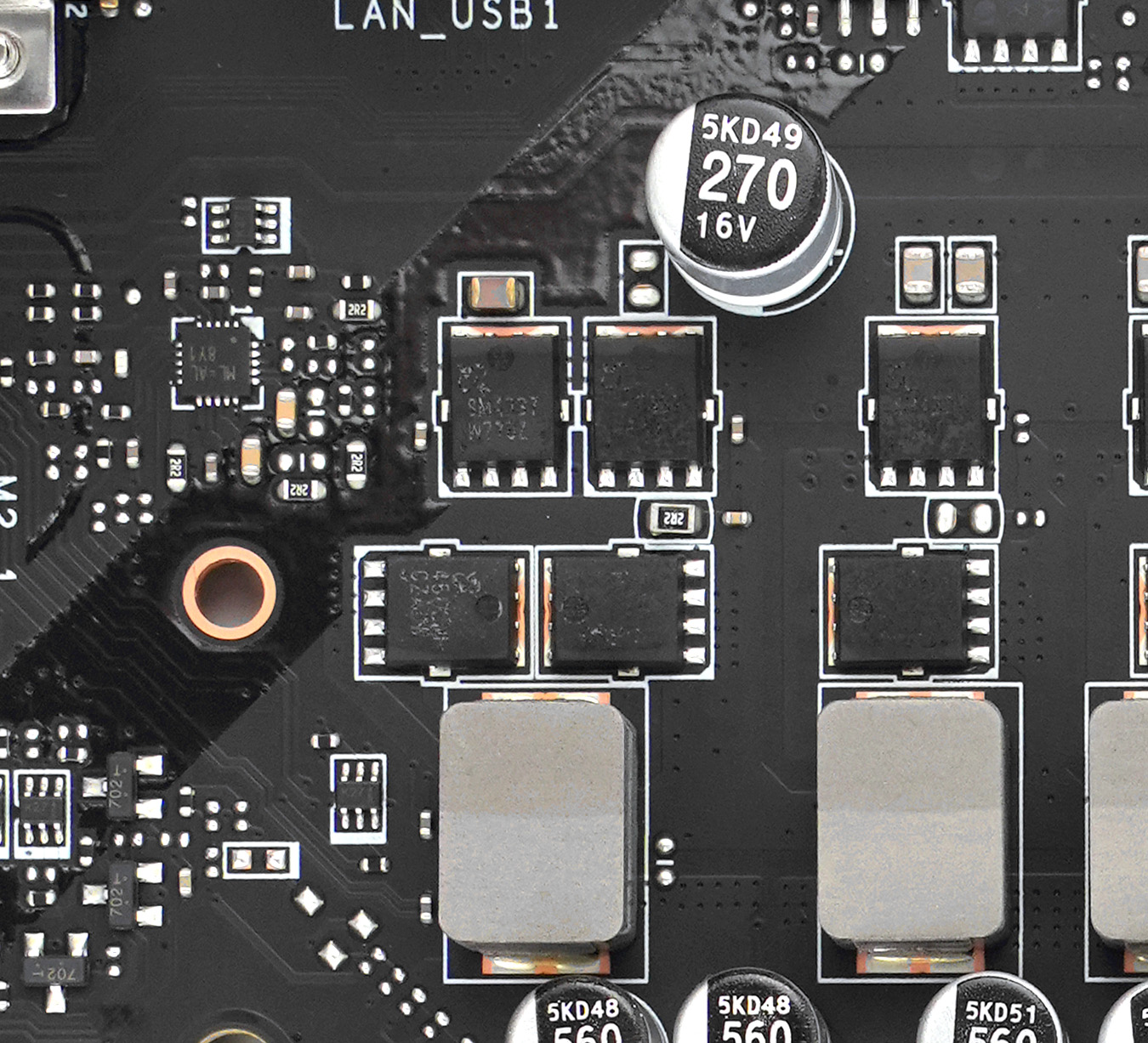

▲ SM4337 + SM4503 MOSFET 配置





MSI B760M GAMING WIFI 主機板採用 Richtek RT3628AE PWM 控制器,支援最大 8 + 1 相雙通道輸出配置,並以 6 + 1 相直出模式配置運作,驅動 6 個 CPU vCore 供電和 1 個 VCCGT 供電,CPU vCore 供電採用 6 組 1 上 Sinopower SM4337 55A + 1 下 Sinopower SM4503 80A MOSFET 配置,VCCGT 供電採用 1 組 2 上 Sinopower SM4337 55A + 2 下 Sinopower SM4503 80A MOSFET 配置,vCore 部分總輸出可達 480A 電流負載(理論),足夠應付 Intel 12 / 13 / 14 代 Core i3 / i5 Non-K CPU 的供電需求。



MSI B760M GAMING WIFI

▲ SM4337 + SM4503 MOSFET 配置





全新的 VCCAUX 供電部分,結合以往的 VCCSA 和 VCCIO 的供電,負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電,主機板採用 1 相 VCCAUX 供電,配搭 1 組 2 上 Sinopower SM4337 55A + 2 下 Sinopower SM4503 80A MOSFET 配置。



MSI B760M GAMING WIFI

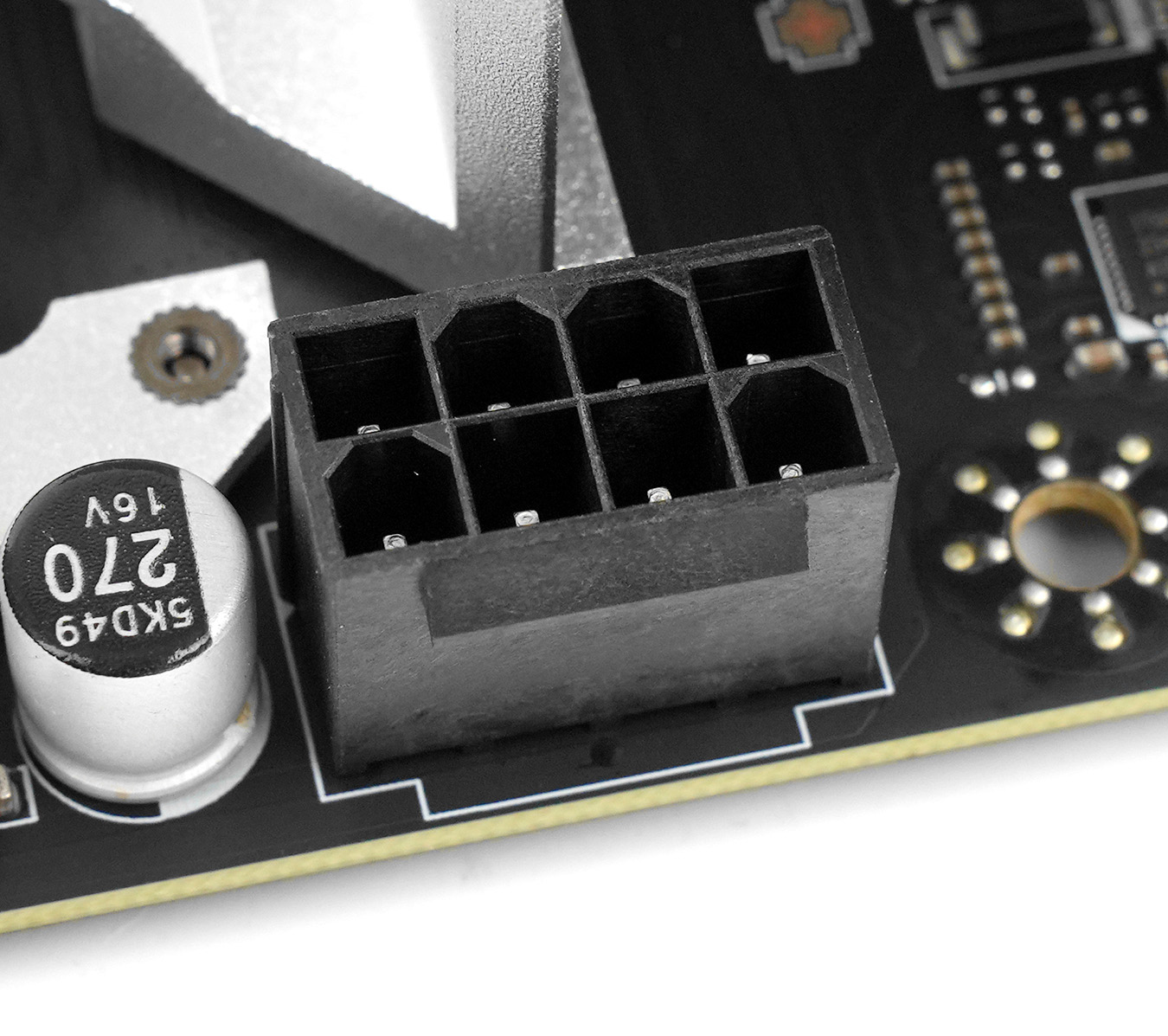

▲ ATX 8-pin CPU 供電插槽





MSI B760M GAMING WIFI 主機板採用 1 組 ATX 8-pin CPU 供電插槽,可滿足 12 / 13 / 14 代 Intel Core i3 / i5 CPU 電源功耗需求。



MSI B760M GAMING WIFI

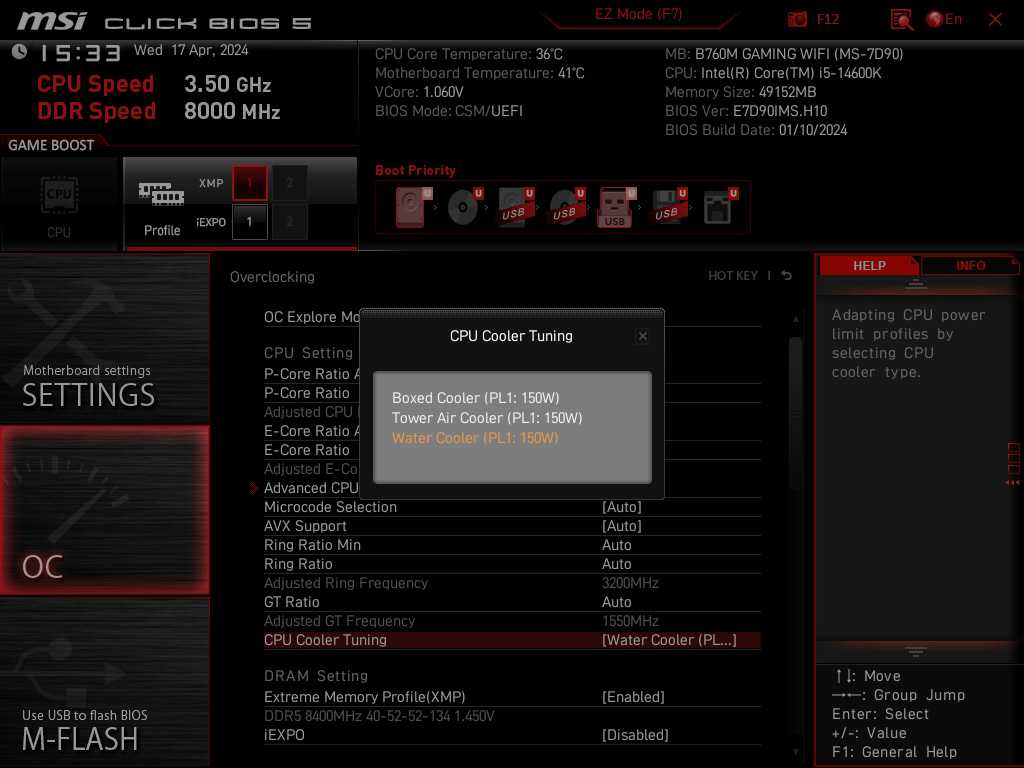

在 MSI B760M GAMING WIFI 的 BIOS 中,PL1 被限制在 150W,而 PL2 則被限制在 165W。



MSI B760M GAMING WIFI

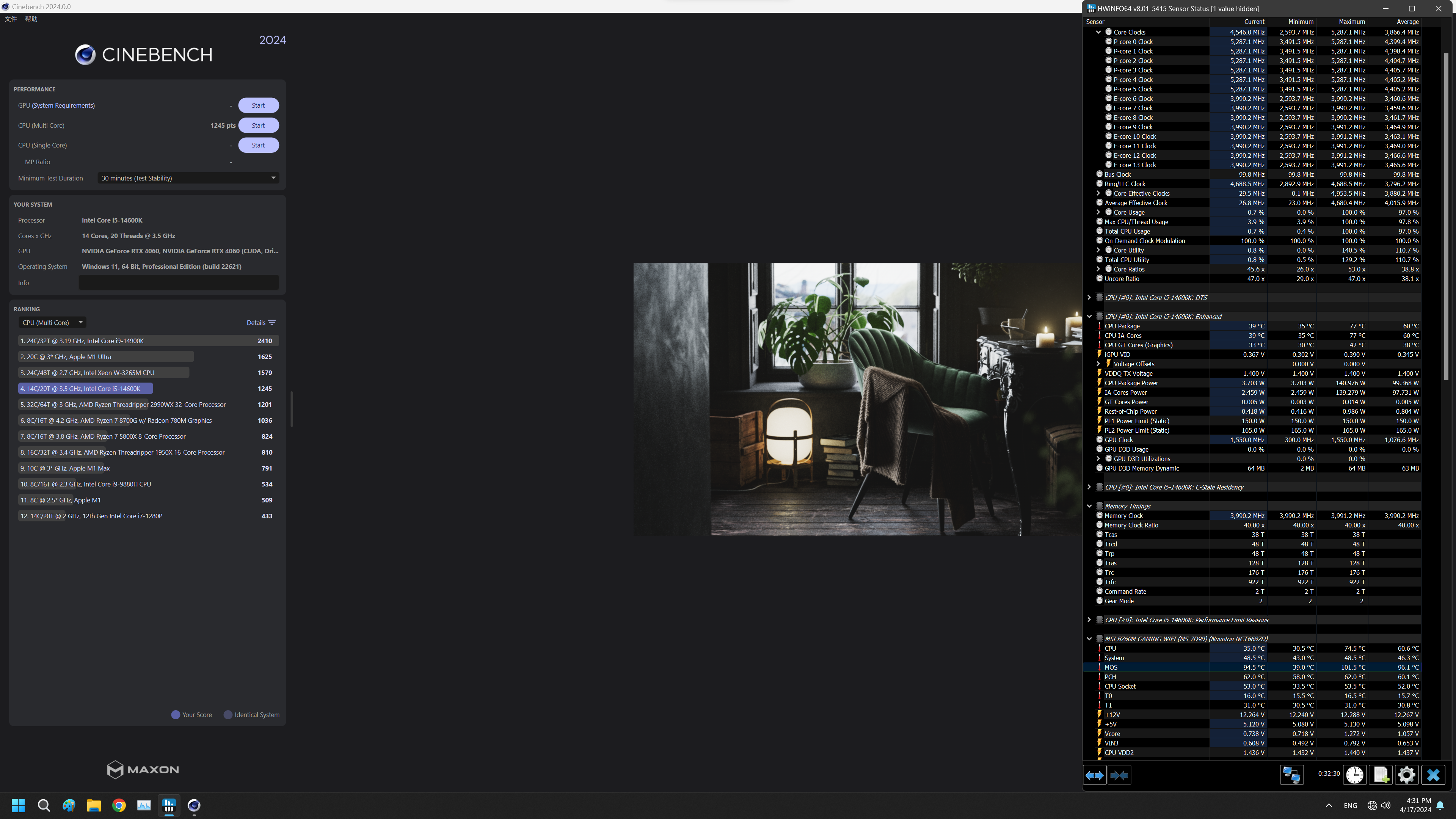

測試採用 i5-14600K CPU 運行 Cinebench 2024 30 分鐘,分數僅有 1245 分,比正常分數略低;軟件 HWiNFO64 亦顯示 MSI B760M GAMING WIFI 的 MOSFET 溫度最高溫度為 101.5°C,已經出現過熱降頻的情況,可以理解為其 VRM 供電能力不足以推動 i5-14600K 或以上的 CPU,所以用家最好還是使用 i3 / 非 K 版 i5 CPU 配搭這塊主機板。







PCIe 4.0 x16 插槽、PCIe 金屬外殼加固插槽



MSI B760M GAMING WIFI

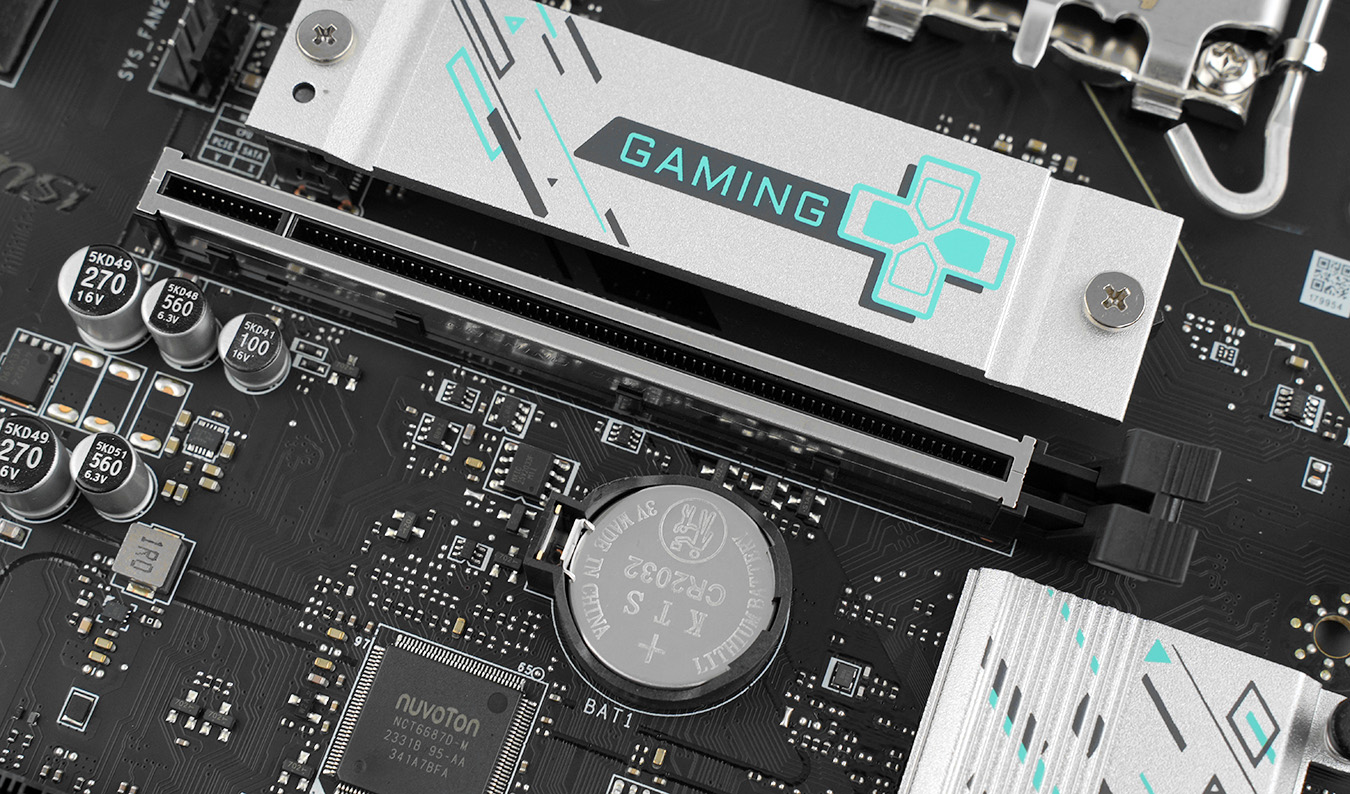

▲ PCIe 4.0 x16 插槽





MSI B760M GAMING WIFI 主機板提供 1 組 PCIe x16 插槽,PCI_E1 插槽支援 PCIe 4.0 x16,另外透過 B760 晶片組提供 1 組 PCIe 4.0 x1 插槽 (PCI_E2)。



MSI B760M GAMING WIFI



PCI_E1 插槽採用金屬外殼加固設計,可增強插槽的承托力。





PCIe 插槽配置



PCIe 插槽PCIe 速度PCIe Lanes 分配
PCI_E1 (PCIe x16)PCIe 4.0 x16CPU
PCI_E2 (PCIe x1)PCIe 4.0 x1B760







2 組 M.2 SSD 介面、4 組 SATA 3 介面



MSI B760M GAMING WIFI

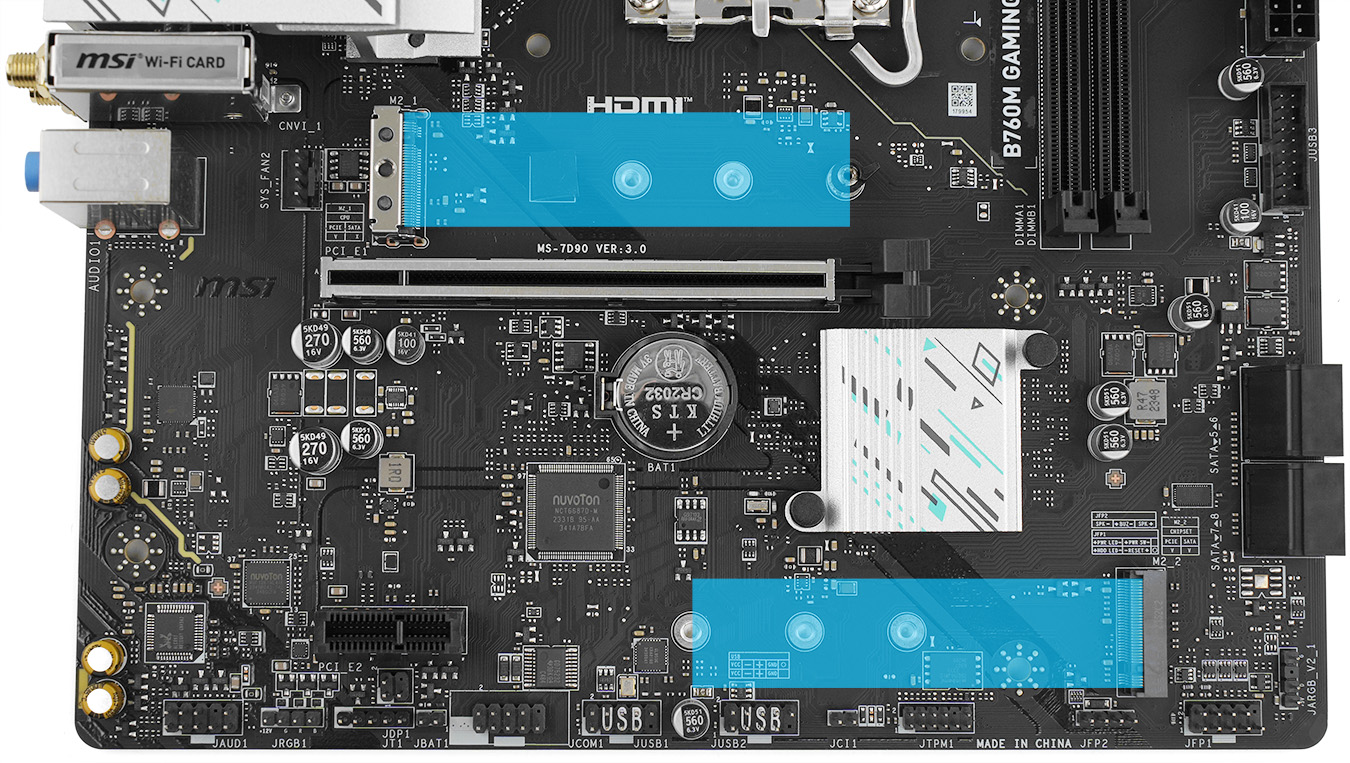

▲ 2 組 M.2 SSD 介面配置





MSI B760M GAMING WIFI 主機板提供 2 組 M.2 SSD 介面配置。PCI_E1 插槽上方的 M2_1 插槽支援最高 PCle 4.0 x4,並由 CPU LANES 提供,PCI_E1 插槽下方的 M2_2 插槽支援 PCIe 4.0 x4,由 B760 晶片組提供。



MSI B760M GAMING WIFIMSI B760M GAMING WIFI

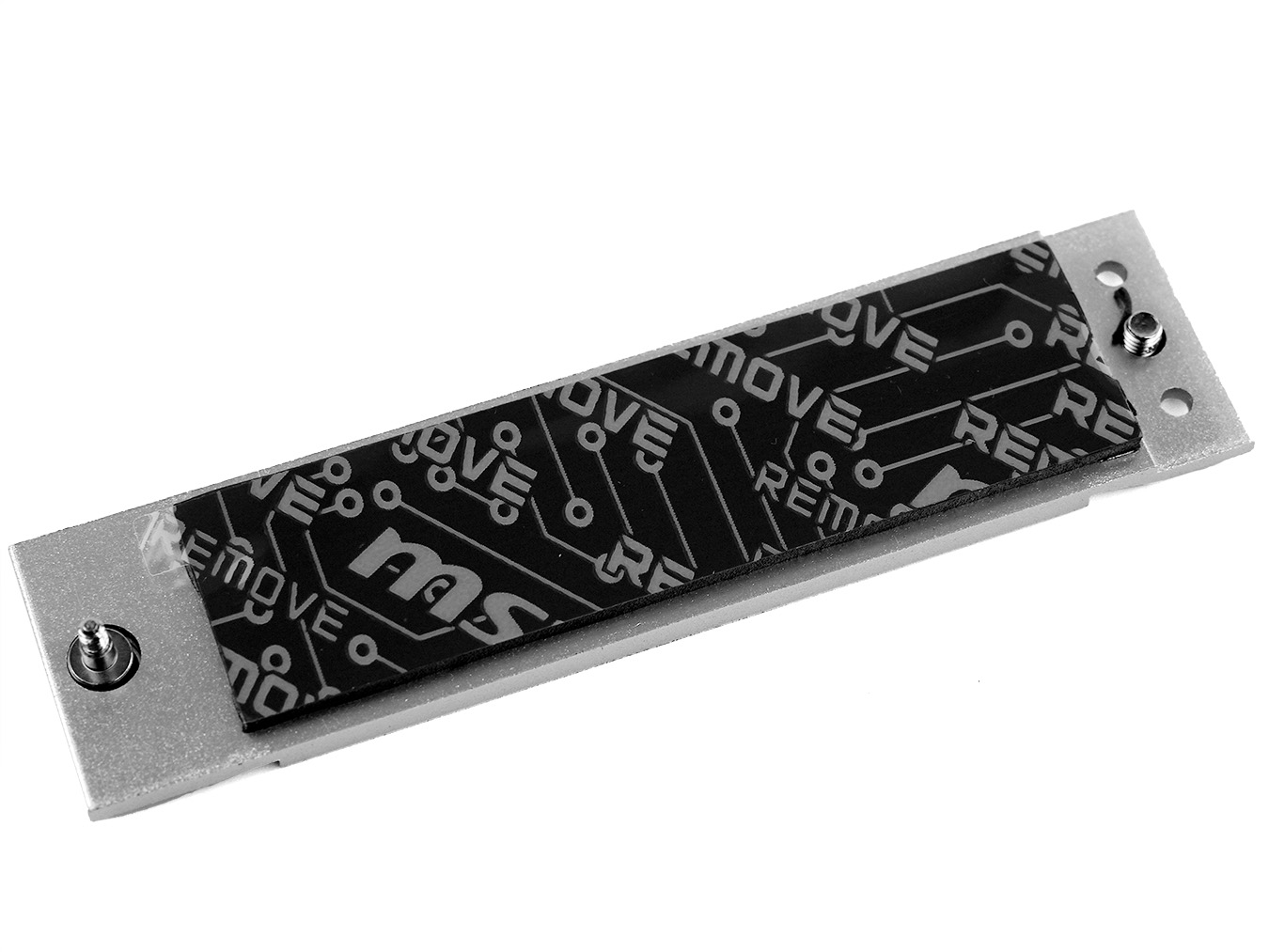

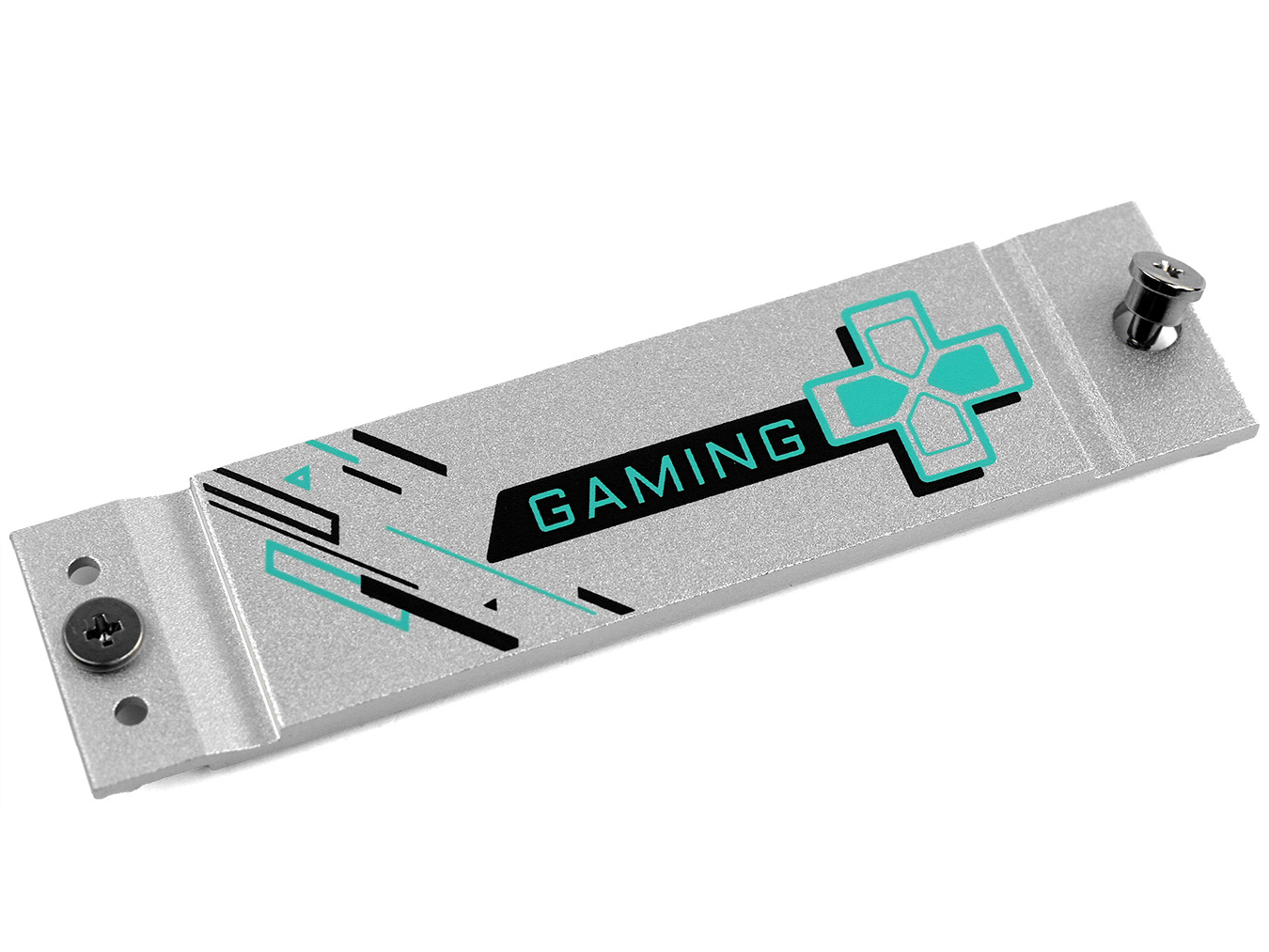

只有 M2_1 插槽配備金屬散熱器設計,採用獨立薄身散熱片搭配單面導熱貼,可滿足 Gen3 / Gen4 M.2 SSD 日常應用的散熱需求。



MSI B760M GAMING WIFI

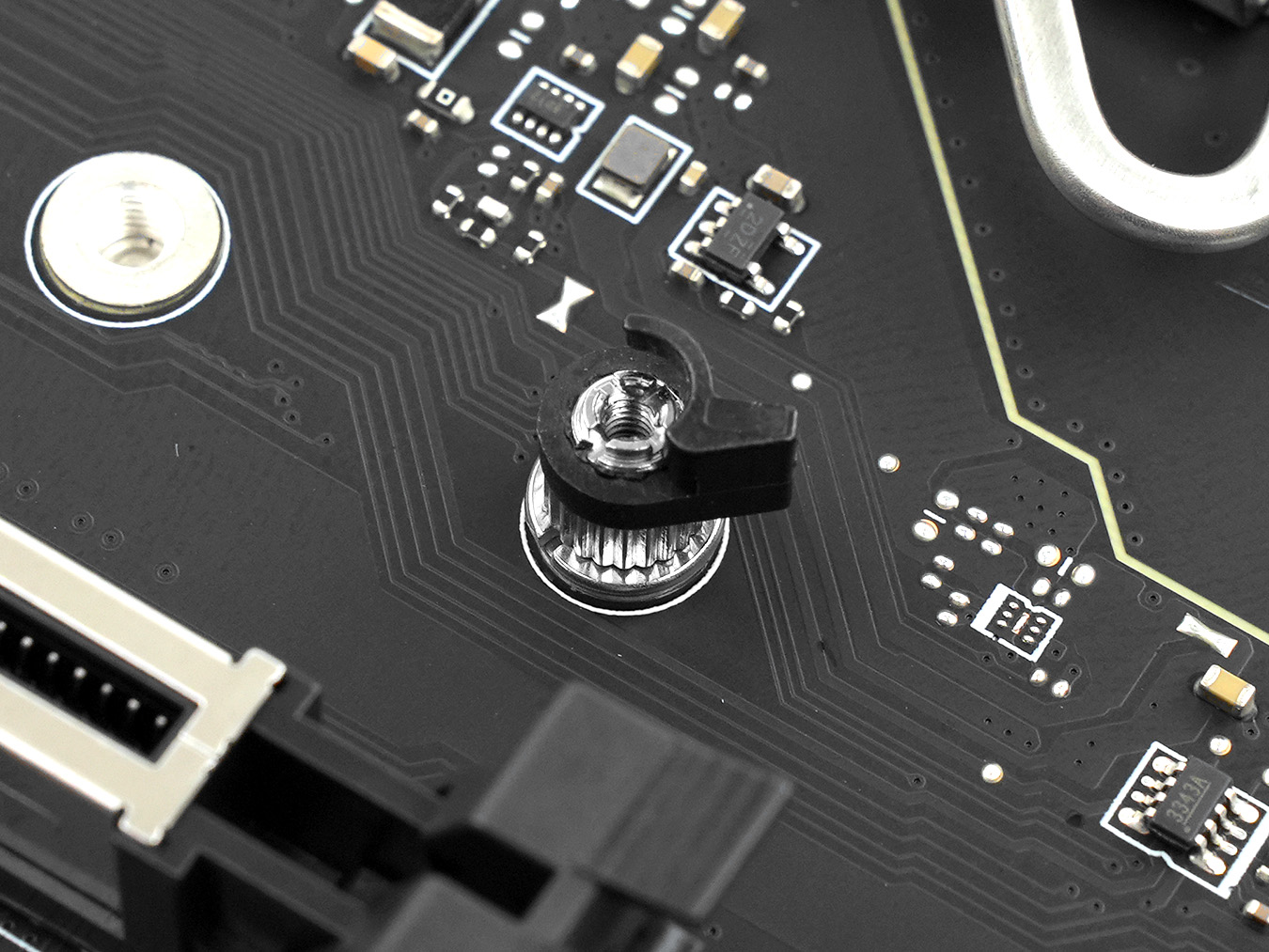

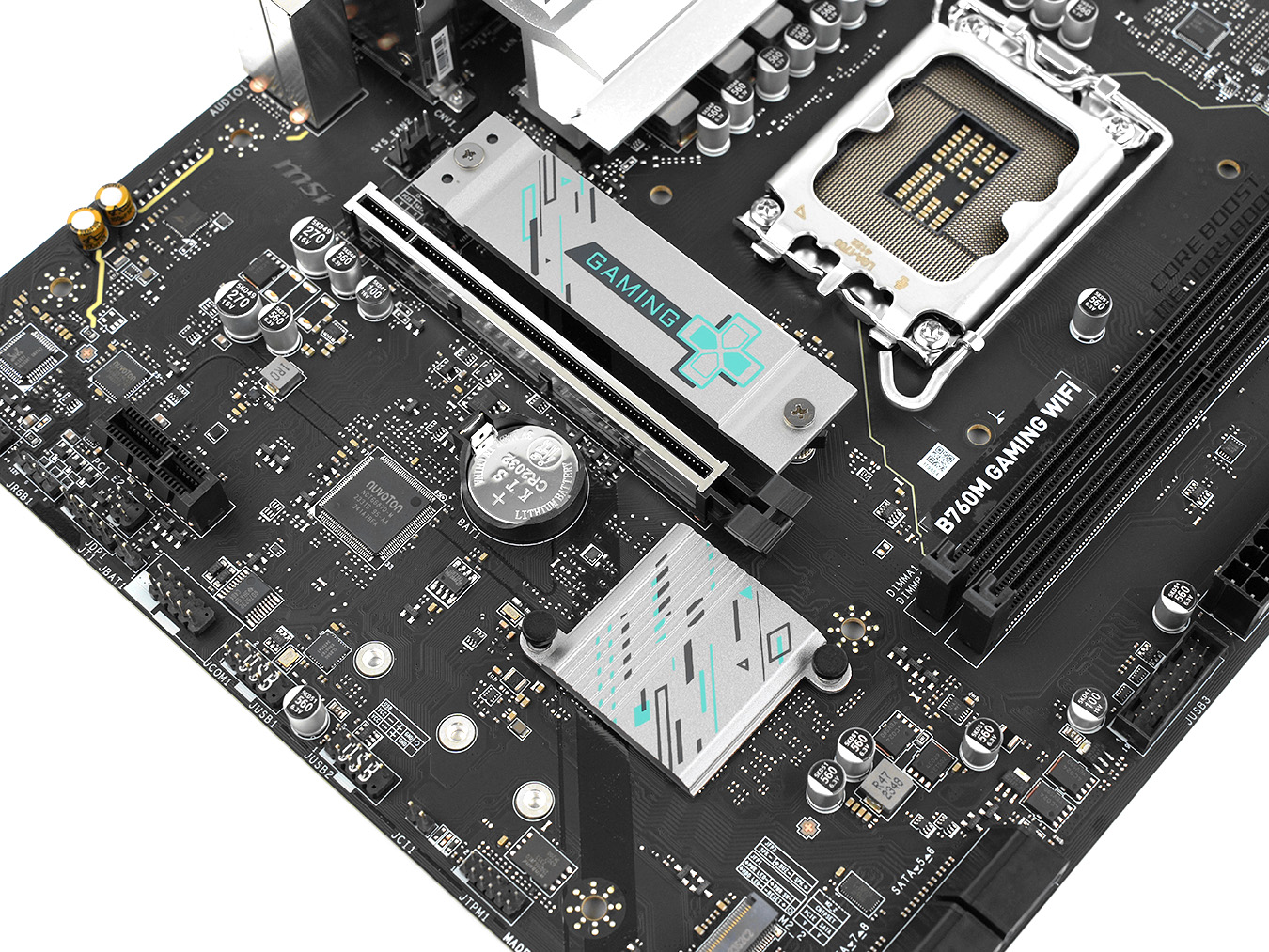

MSI B760M GAMING WIFI 在 M2_1 插槽加入免螺絲固定快扣設計,無需使用傳統安裝螺絲,透過旋轉快扣便可把 M.2 SSD 輕鬆快速固定,惟 M2_2 插槽仍需要手動安裝銅柱螺絲及扭上安裝螺絲固定。





M.2 SSD 插槽配置



M.2 插槽M.2 速度支援M.2 長度規格Lanes 分配
M2_1PCIe 4.0 x4 (64 Gb/s)M Key 2280CPU
M2_2PCIe 4.0 x4 (64 Gb/s)M Key 2280B760





MSI B760M GAMING WIFI

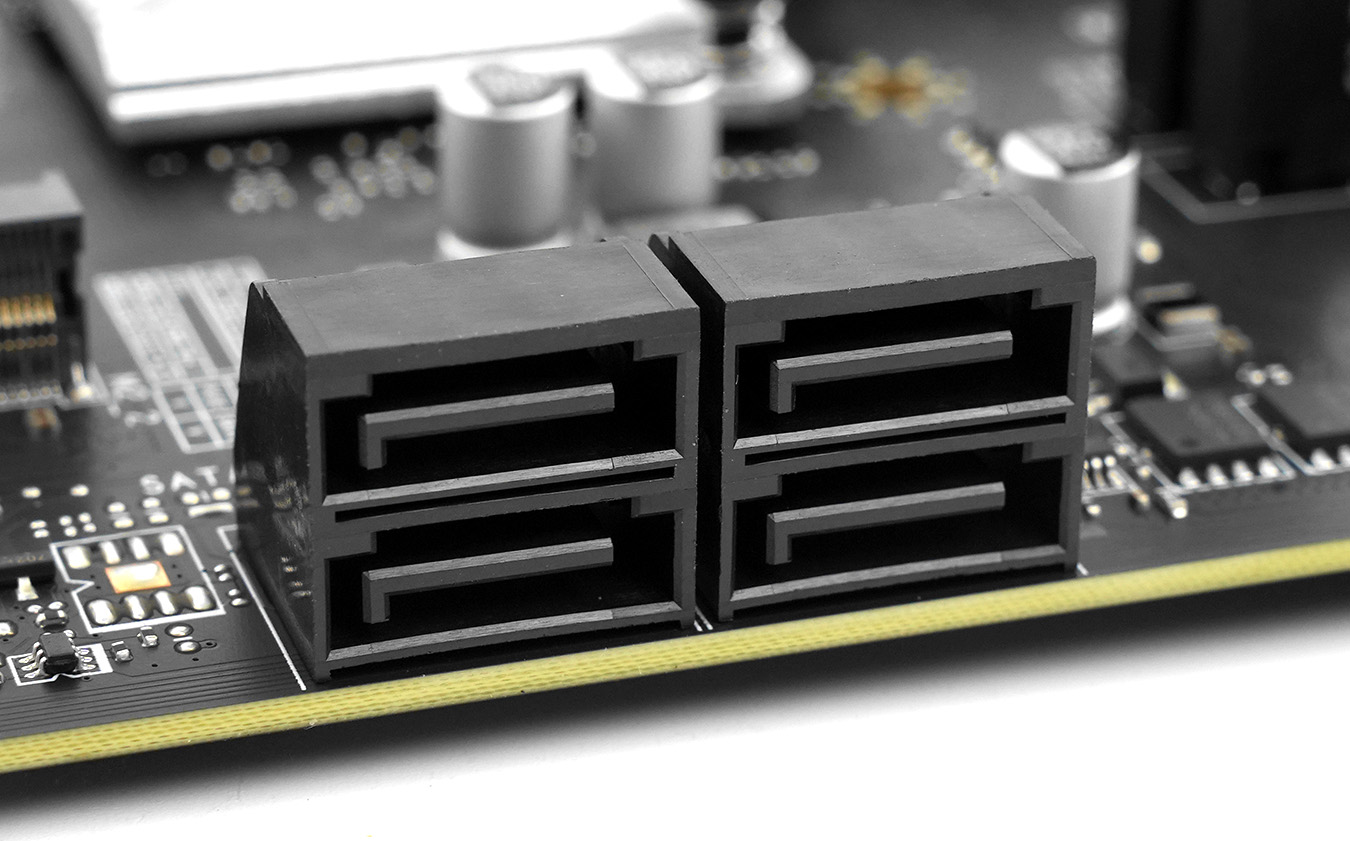

▲ 支援 4 組 SATA 接口





此外,主機板提供了 4 個 SATA 6Gbps 接口,由 B760 系統晶片提供,並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。







6 組 USB 接口、HDMI + DP 輸出



MSI B760M GAMING WIFI 主機板沒有採用 Pre-Installed I/O Shield 設計,用家需要自家預先安裝附連的 I/O 檔板到機箱上。



MSI B760M GAMING WIFI

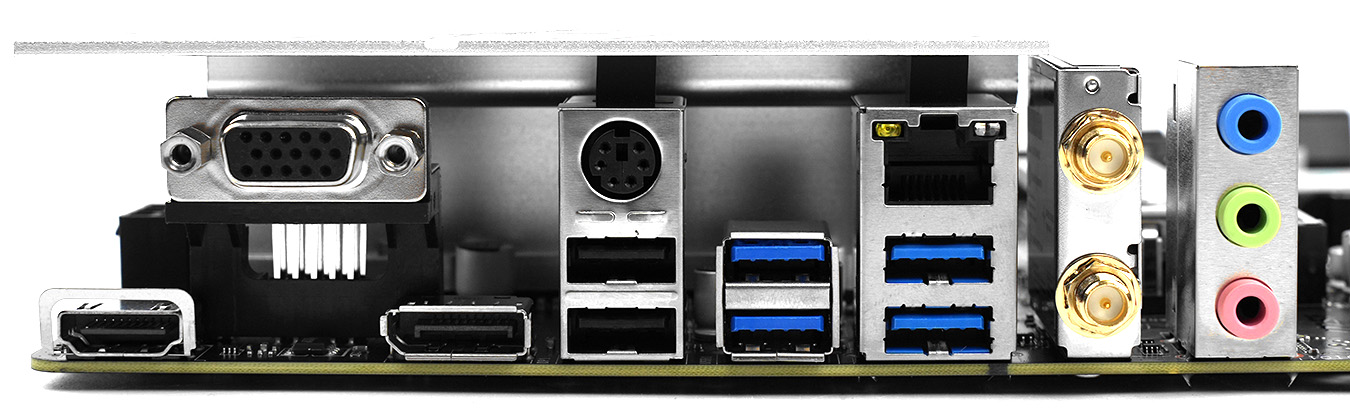

主機板後置 I/O 面板提供 1 組 HDMI 2.1 接口和 1 組 DisplayPort 1.4 接口,前者支援最高 4096x2160@60 Hz 解析度,後者支援最高 7680×4320@60Hz 解析度,另外亦提供 1 個 D-Sub 接連埠。USB 接口方面,提供 2 組 USB 2.0 Type-A 接口、4 組 USB 3.2 Gen1x1 5Gbps Type-A 接口,總共 6 組後置 USB 接口,數量相對貧乏。







Realtek 2.5G LAN 網絡模組



MSI B760M GAMING WIFI

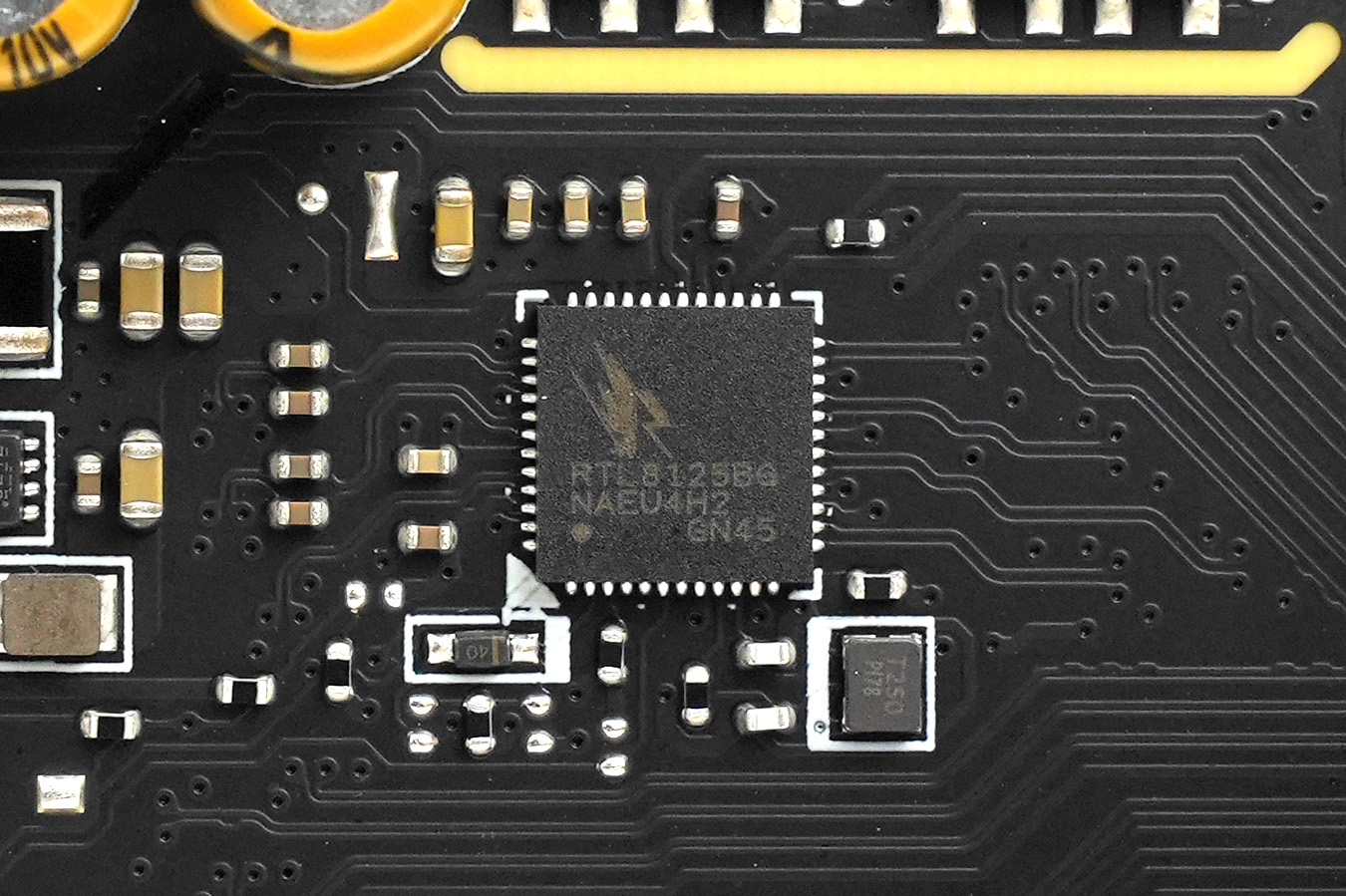

▲ Realtek RTL8125BG 2.5G 網絡晶片





MSI B760M GAMING WIFI 採用 Realtek RTL8125BG 2.5G 網絡晶片,支援最高 2,500 Mbps 網絡傳輸速度,並向下支援 1000/100/10 Mbps 速度。







Intel Wi-Fi 6E 無線網絡模組



MSI B760M GAMING WIFI

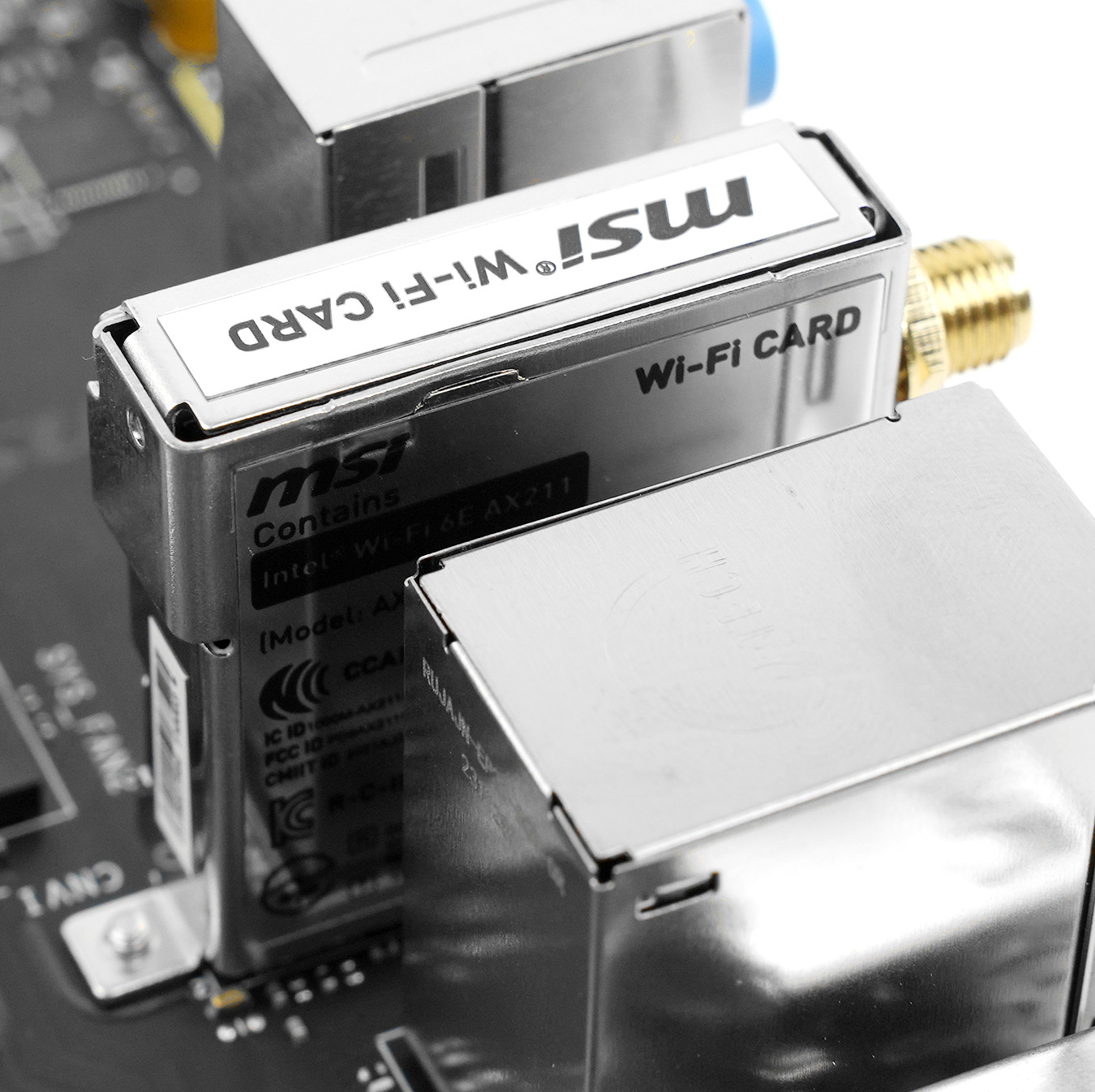

▲ Intel AX211 Wi-Fi Card





無線網絡方面,MSI B760M GAMING WIFI 主機板採用 Intel AX211(AX211NGW) Wi-Fi 6E 無線網絡模組,支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,並向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高頻段更由 5GHz 升級到 6GHz,近距離傳輸速度更高、更低延遲,同時具備 Bluetooth 5.3 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。







Realtek ALC897 音效晶片



MSI B760M GAMING WIFI

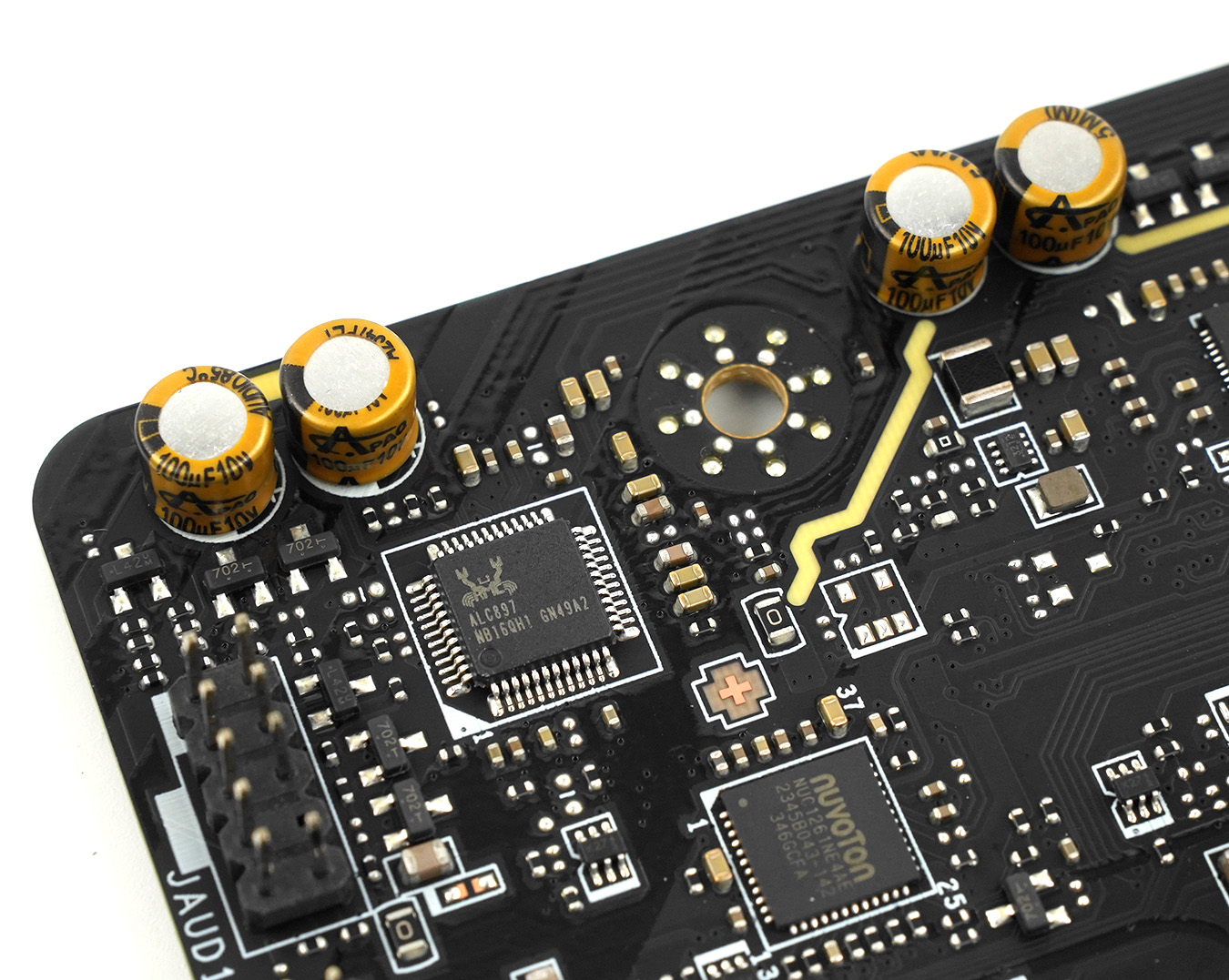

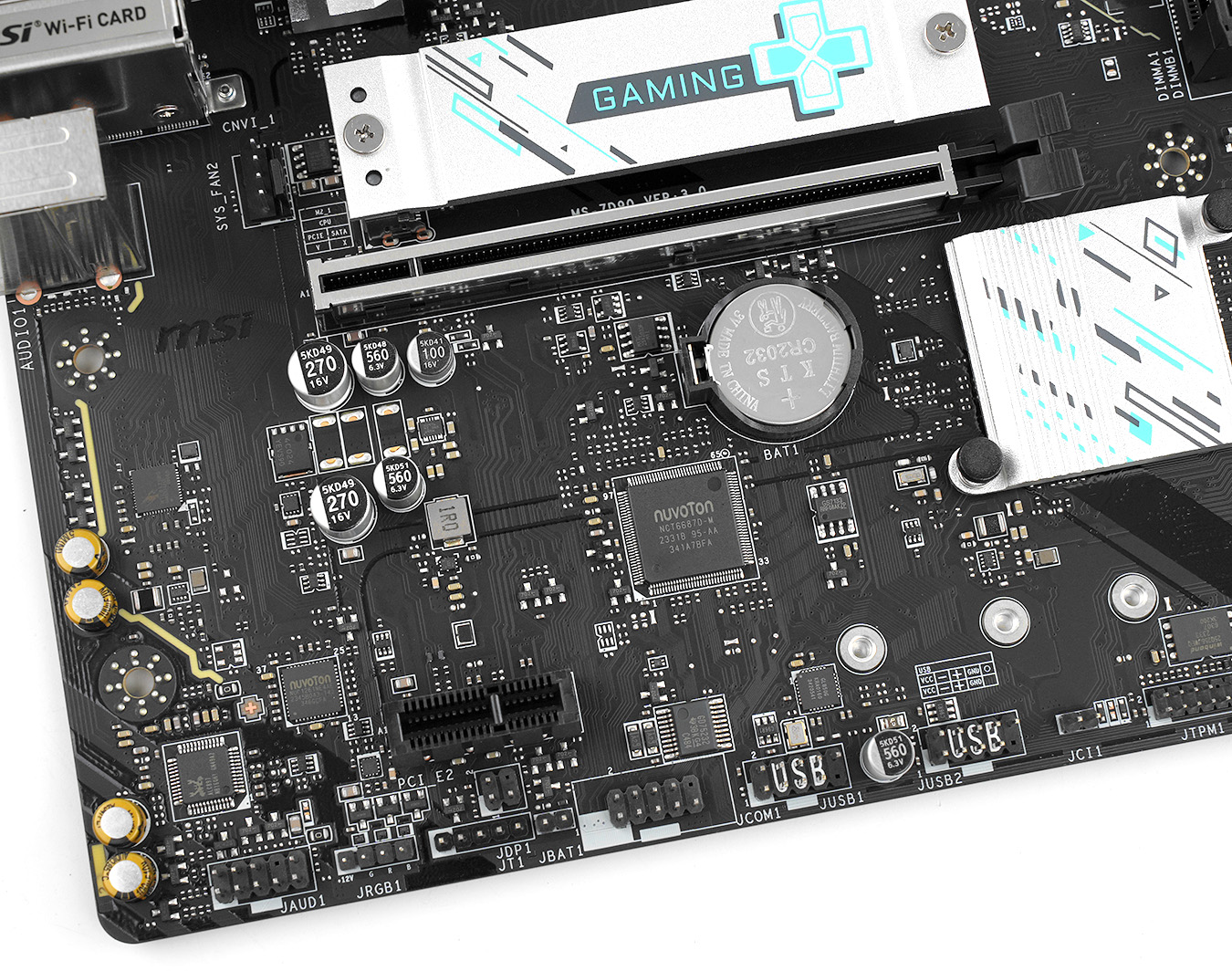

音效方面,MSI B760M GAMING WIFI 主機板採用 Realtek ALC897 音效晶片,具備金屬屏蔽罩設計,支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出、DSD 格式播放、音效格式最高為 32-bit / 192KHz,並提供自動偵測耳機抗阻功能,搭配音效處理電容,提供迫真音響效果。







Mystic Light RGB 燈光支援



MSI B760M GAMING WIFI

MSI B760M GAMING WIFIMSI B760M GAMING WIFI

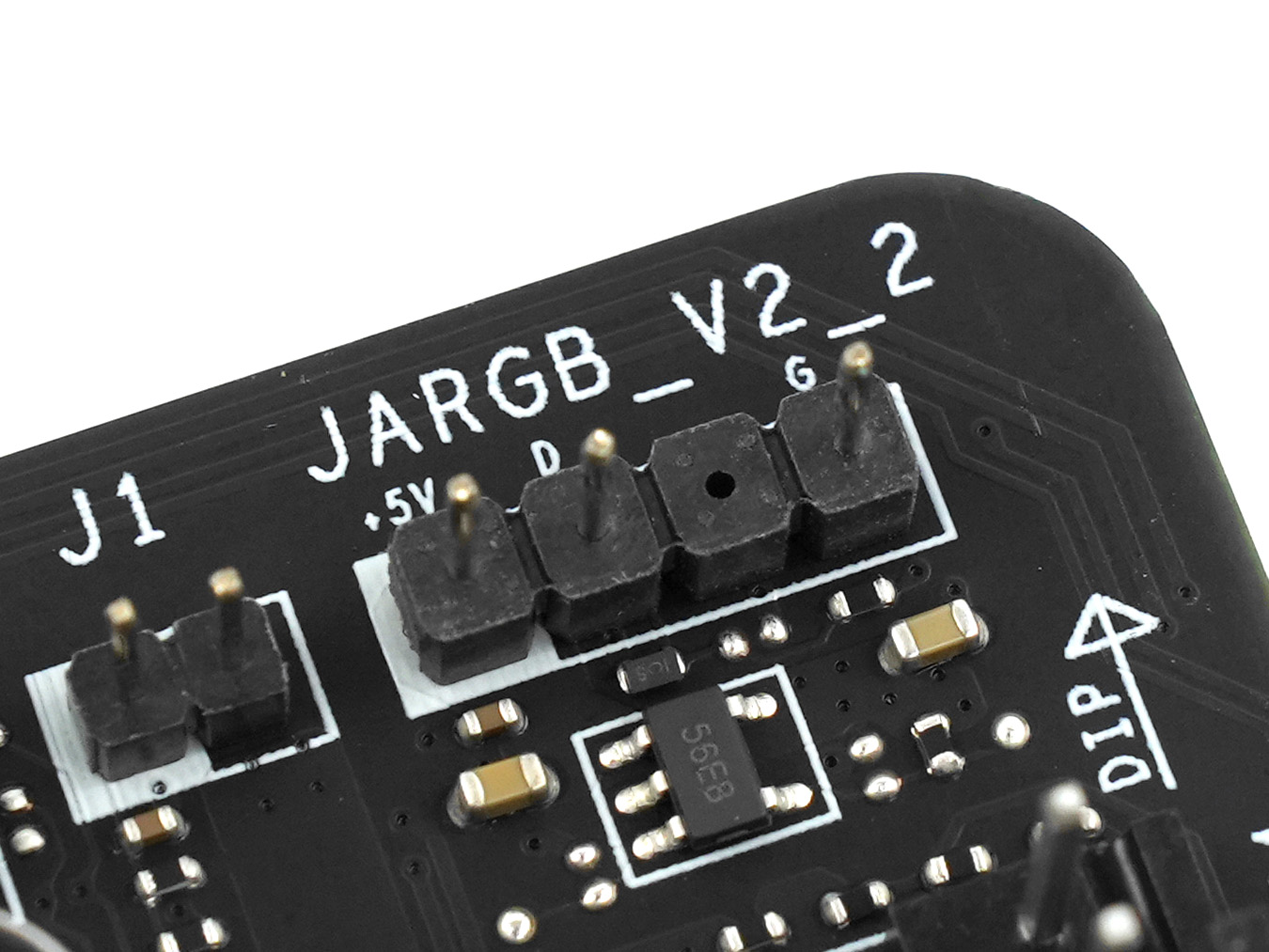

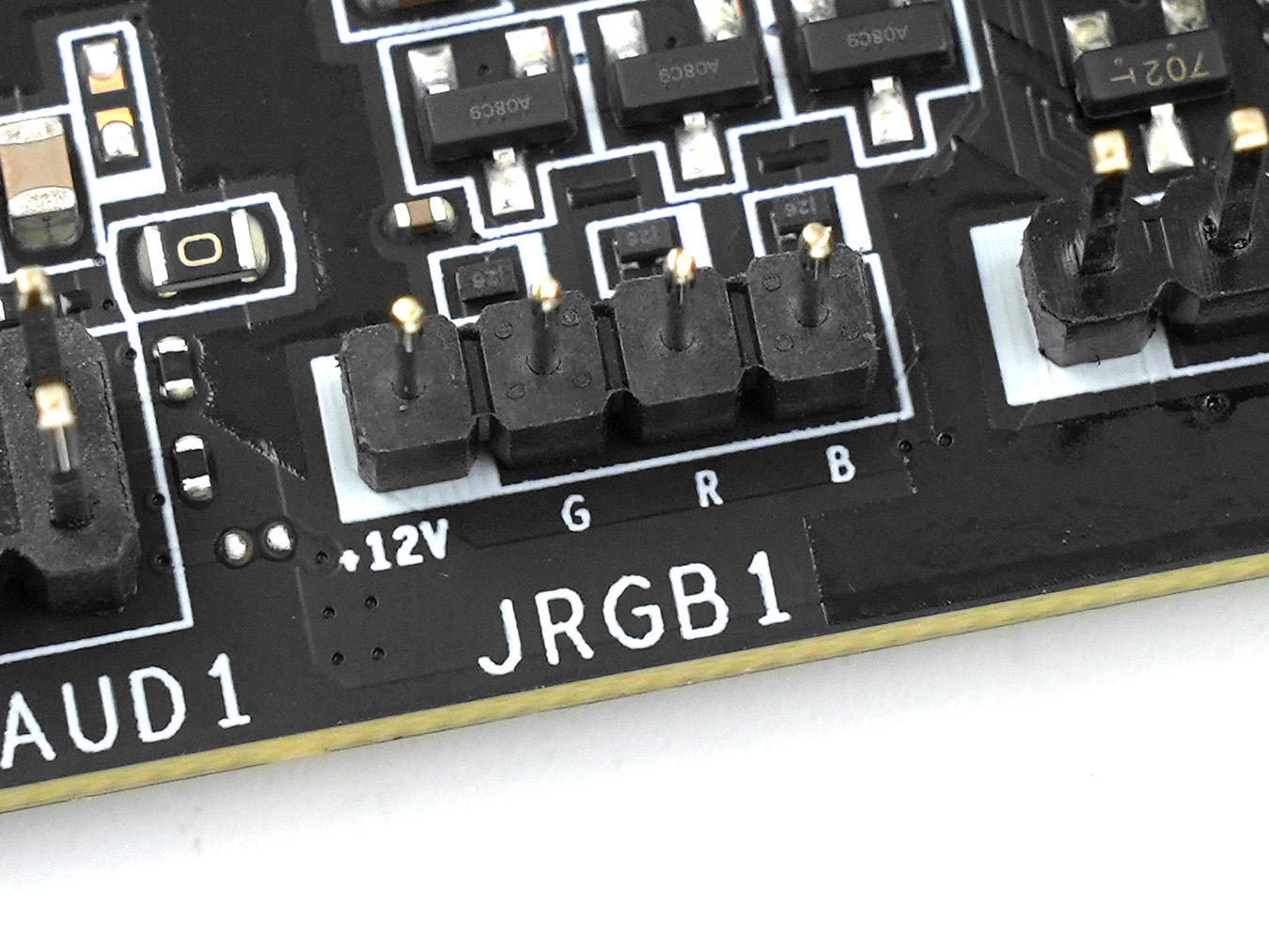

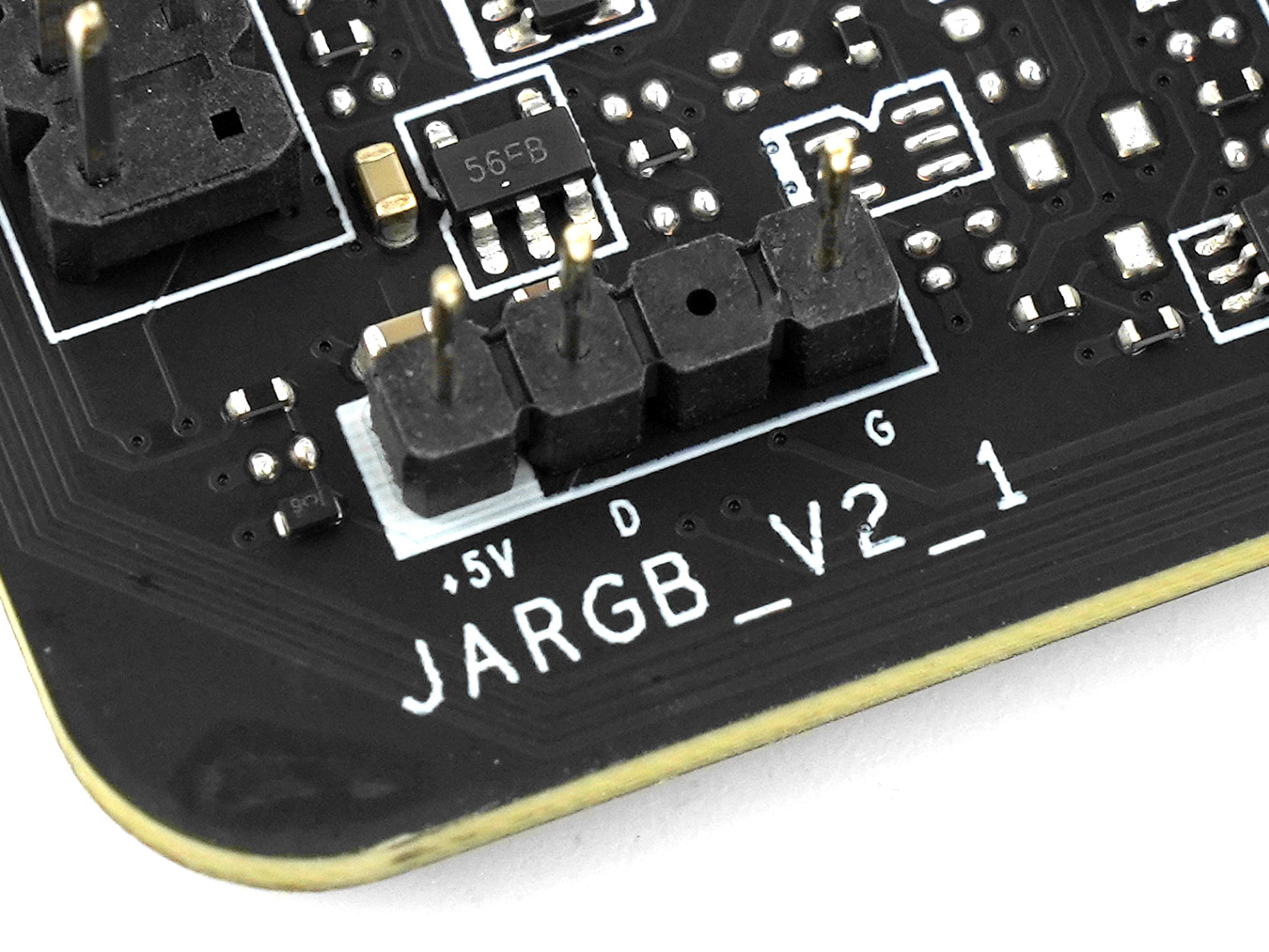

RGB 燈效連接及控制方面,主機板提供 1 組 12V 4-pin RGB 接口,輸出為 12V 2A 24W,2 組 5V 3-pin ARGB 接口,輪出為 5V 3A 15W,以及 1 組實體開關燈效鍵,支援 ARGB Gen1 及 ARGB Gen2 燈光裝置,可透過自家 Mystic Light 軟件控制燈效,讓用家為系統佈置更豐富的 RGB 燈效。





MSI B760M GAMING WIFI 主機板

售價︰HK$799

查詢︰Hornington (3626-9898) / Felton (2273-8393)





小編評語:



或許 2 DIMM 板會再成主流?現時記憶體踏入 DDR5 時代,要插滿 4 條記憶體再以高頻速度運行的難度頗高,所以小編認為 MSI B760M GAMING WIFI 只有兩個記憶體插槽的問題不大。但考慮到現時入門機箱亦已經開始配備前置 USB Type-C 接口,小編認為這塊主機板若能添加一個前置 USB Type-C 接口會更完美,這點絕對會將它的地位由「一塊有點性價比的入門主機板」推高至「必然之選」;不過主機板支援 2 組 M.2 SSD、2.5G LAN 及 Wi-Fi 6E,基本功能及連接性尚算不過不失,HK$799 的價錢亦算相宜,i3 / 非 K 版 i5 CPU 的用家絕對可以考慮。
