蔗渣價錢、高階 OC 板的味道
MSI Z790MPOWER 主機板
文: Richard Chow / 評測中心


林董話︰「超頻板不一定貴啊」!! 時隔 7 年、MSI 再次推出玩味十足的  Z790MPOWER 主機板,特別針對記憶體超頻作出強化,搭載 1SPC 佈局設計的 2 DIMM 記憶體插槽,以增強 DDR5 記憶體訊號,可讓用家更容易超頻至 DDR5-8000+ OC 速度,更提供了 EZ Dashboard 超頻用子板 ,香港定價 HK$1,749、絕對是蔗渣價錢、高階板的味道。



MSI Z790MPOWER 主機板



MSI Z790MPOWER 主機板

▲ MSI Z790MPOWER 主機板

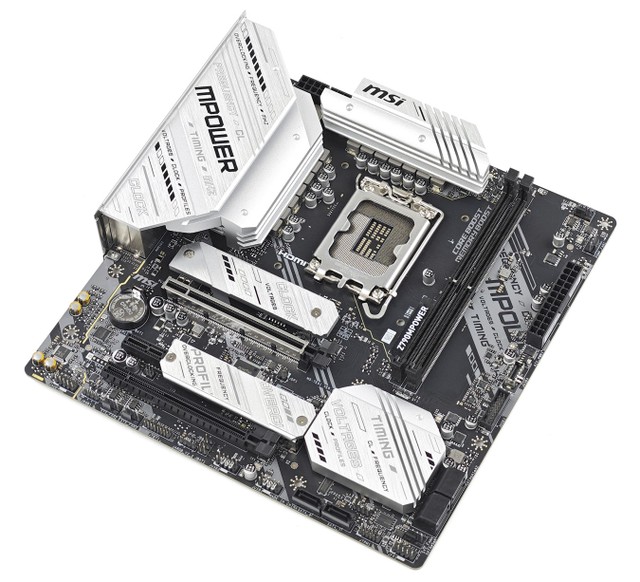

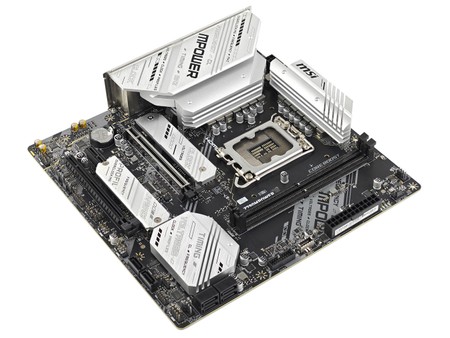

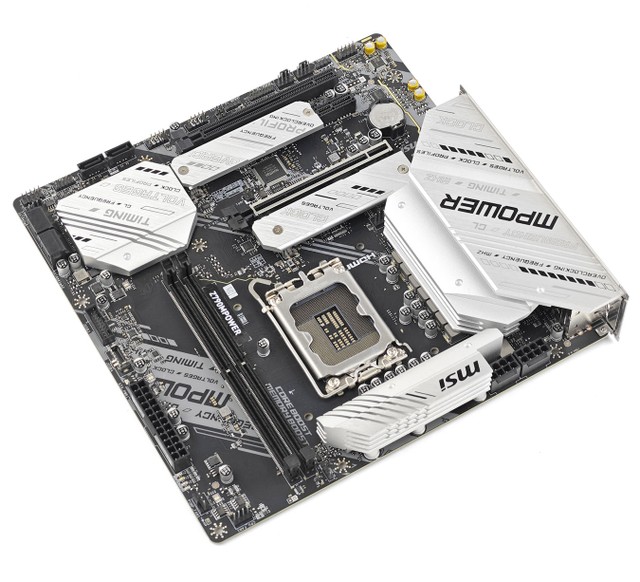

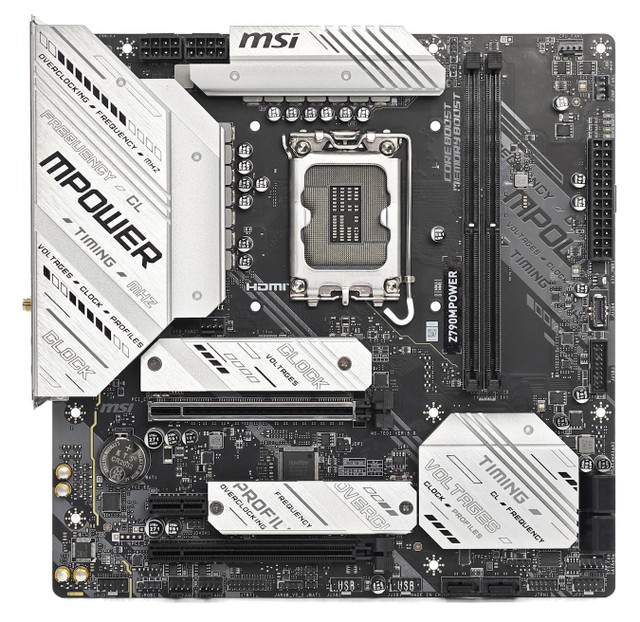

MSI 全新推出 Z790MPOWER 主機板,主打平價抵玩 DDR5 記憶體超頻主機板,具備 12 + 1 + 1 相 75A DrMOS 供電設計,支援最新 PCIe 5.0 傳輸介面、2 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組,提供不俗充足的主機板連接擴充功能,搭載重新走線佈局的 2 DIMM 記憶體插槽 (1SPC 設計),可支援最高 DDR5-8000+ OC,可讓普通用家更容易體驗記憶體超頻的樂趣。



MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

MSI Z790MPOWER 主機板

▲ 個性字樣塗層外觀設計





MSI Z790MPOWER 主機板採用 M-ATX Form Factor 設計,尺寸為 24.4cm x 24.4cm,採用 6 層 2oz Copper PCB,採用黑色 PCB 搭配銀色金屬散熱器,主要配色設計與近年推出的 MSI 主機板基本上沒太大改變,黑色 PCB 表面加入少許灰色塗層斜線條圖案,散熱器和 PCB 表面除了印有 MPOWER 字樣外,亦印有大量 OVERCLOKING、FREQUENCY、VOLTAGES、CLOCK、PROFILES、TIMING、MHZ 等字樣,與電腦超頻相關的內容,算是充滿獨特個性的外觀設計。



MSI Z790MPOWER 主機板

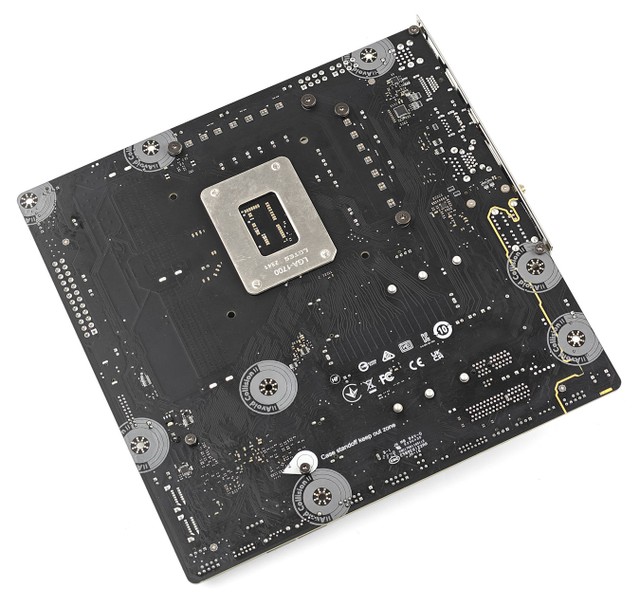

MSI Z790MPOWER 主機板背板 PCB 並沒有特別的外觀設計。







支援第 12 / 13 / 14 代 Core 處理器、LGA 1700 Socket

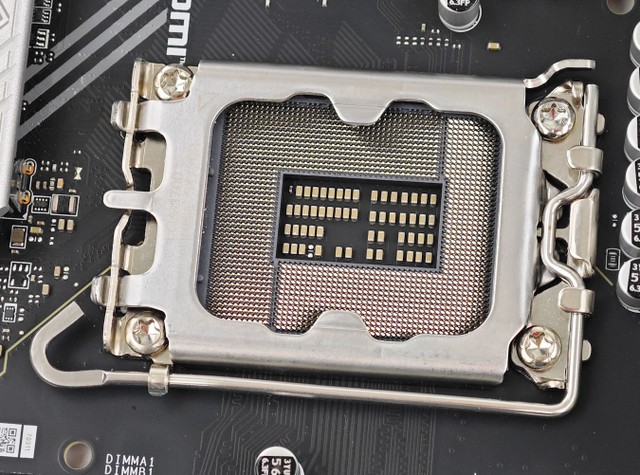

MSI Z790MPOWER 沿用上代 LGA 1700 處理器介面,支援第 12 代、13 代、14 代 Core 處理器,外觀較舊有的 LGA 115X、1200 有著相當大的差別,不但從正方型變成長方型,尺寸為 37.5mm x 45.0mm,防呆的凹槽移至上下各兩處而不是左右兩側各一,更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構,插座杆與裝載板的方向相反。



MSI Z790MPOWER 主機板

▲  LGA 1700 Socket





雖然這代的處理器介面稱作 LGA 1700,但實際上 LGA Pin 數為 1800 個引腳,暫時有 100 個引腳尚未作出定義,將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用,做法與當年 LGA 2011 相似。





第 14 代桌上型 Intel Core 處理器規格

處理器 P-Core 數量E-Core 數量核心 / 線程L3 快取

P-Core

Base / Max Turbo(GHz)

E-Core

基礎/全最高渦輪時脈 (GHz)

解鎖超頻

TDP

PL1

TDP

PL2

IGP
Intel Core i9-14900K81624 / 3236MB3.2 / 6.02.4 / 4.4125W253WUHD 770
Intel Core i9-14900KF81624 / 3236MB3.2 / 6.02.4 / 4.4125W253W-
Intel Core i9-1490081624 / 3236MB2.0 / 5.81.5 / 4.3
65W219WUHD 770
Intel Core i9-14900F81624 / 3236MB2.0 / 5.81.5 / 4.3
65W219W-
Intel Core i7-14700K81216 / 2833MB3.4 / 5.62.5 / 4.3125W253WUHD 770
Intel Core i7-14700KF81216 / 2833MB3.4 / 5.62.5 / 4.3125W253W-
Intel Core i7-1470081216 / 2833MB2.1 / 5.41.5 / 4.2
65W219WUHD 770
Intel Core i7-14700F81216 / 2833MB2.1 / 5.41.5 / 4.2
65W219W-
Intel Core i5-14600K6814 / 2024MB3.5 / 5.32.6 / 4.0125W181WUHD 770
Intel Core i5-14600KF6814 / 2024MB3.5 / 5.32.6 / 4.0125W181W-
Intel Core i5-146006814 / 2024MB2.7 / 5.22.0 / 3.7
65W154WUHD 770
Intel Core i5-145006814 / 2024MB2.6 / 5.01.9 / 3.7
65W154WUHD 770
Intel Core i5-144006410 / 1620MB2.5 / 4.71.8 / 3.5
65W148WUHD 730
Intel Core i5-14400F6410 / 1620MB2.5 / 4.71.8 / 3.5
65W148W
Intel Core i3-14100404 / 812MB3.5 / 4.7-
65W110WUHD 730
Intel Core i3-14100F404 / 812MB3.5 / 4.7-
60W110W-
Intel Processor 300202 / 45MB3.9-
58W89WUHD 710



最新第 14 代 Core 系列 Raptor Lake-S Refresh 處理器為第 13 代的半代升級,全系列 CPU 基本核心數目不變下,P-Core 頻率增加了 200MHz,E-Core 頻率增加了 100MHz,唯有 Core i7 的 E-Core 數目增添了 4 個。支援全新 DDR5 及舊有 DDR4 記憶體模組,支援原生 DDR5-5600 及 DDR4-3200 記憶體速度,並支援最新 PCIe 5.0 傳輸技術,提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。







全新 Intel Z790 系統晶片



MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

▲ PCH 散熱器 & Intel Z790 PCH 系統晶片

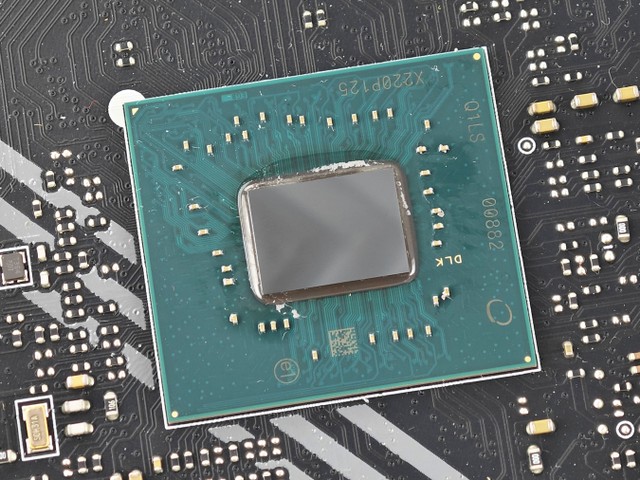

全新 Intel Z790 晶片組基本上擁有與 Z690 晶片組非常接近的規格,整體規格並沒有太大提升,支援 CPU 和記憶體超頻,同樣採用 DMI 4.0 x4 通道,HSIO Lanes 數目維持 38 個,最大的差別是晶分組 PCIe Lanes 分配上有所不同,晶片組 PCIe 4.0 Lanes 由 12 個提升到 20 個,晶片組 PCIe 3.0 Lanes 由 16 個下降到 8 個,而 USB 3.2 Gen 2x2 介面由 1 個提升到 2 個,其餘 USB 3.2/2.0 介面數目相同。





Intel Z790 系列晶片組規格

 Intel Z790Intel Z690
CPU PCIe 5.0 GFX1x16 / 2x81x16 / 2x8
CPU PCIe 4.0 SSD1x41x4
Max HSIO Lanesup to 38up to 38
Chipset PCIe 4.0 Lanesup to 20up to 12
Chipset PCIe 3.0 Lanesup to 8up to 16
DMI 4.0 Supportx8x8
SATA 3.0 (6Gb/s)up to 8up to 8
Max USB 3.2 Suport
(Gen 2x2 / Gen 2 / Gen 1)
5/10/104/10/10
Max USB 2.01414
OC Support

IA CPU

BCLK
Memory

IA CPU

BCLK

Memory







支援最高 DDR5-8000+ OC、MSI「龍盟」合作

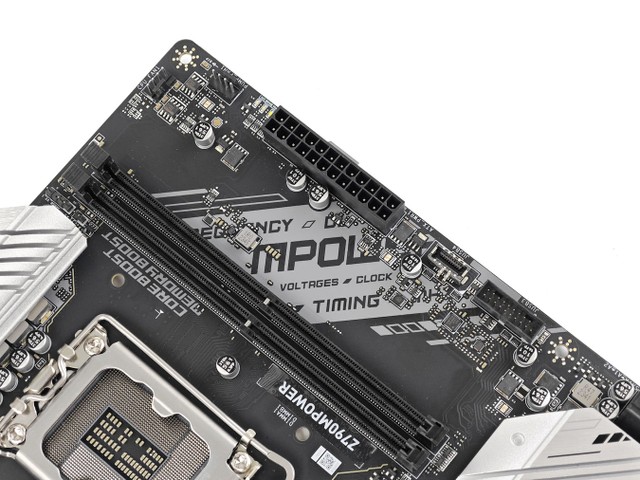

為了增加主機板記憶體超頻潛力,MSI Z790MPOWER 主機板採用 1 Slot Per Channel (1SPC) 的插槽設計、SMT 表面黏著技術的插槽、重新設計的 PCB 線路佈局,並針對不同的記憶體 IC 開發,能夠消除 CPU IMC 的不確定性,最大限度地減少訊號損失,以最大程度提升提高記憶體頻率和性能。另外,MSI 微星與多個全球知名記憶體品牌攜手合作建立「龍盟」,通過測試大量不同記憶體品牌的不同記憶體型號,以建立大量記憶體 QVL 清單,可讓普通用家更容量挑選記憶體型號,更更輕鬆地超頻至 DDR5-8000+ 速度。



MSI Z790MPOWER 主機板

▲ 支援 2 組 DDR5 DIMM 擴充槽

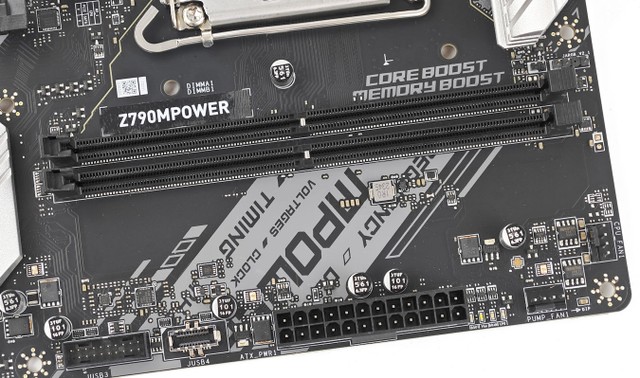

記憶體方面,MSI Z790MPOWER 主機板為 Z790 DDR5 版本,專為極限記憶體超頻玩家設計,設有 2 組 DDR5 DIMM 擴充槽,每組 DIMM 擴充槽最大支援 64GB 容量,系統記憶體最大容量為 128GB,支援 Dual Channel 雙通道模式。記憶體速度方面,主機板官方規格表示支援最高 DDR5-8000+ OC 速度 (1DPC 1R)。







12 + 1 + 1 組 75A DrMOS 供電模組



MSI Z790MPOWER 主機板

▲ 12 + 1 + 1 組 75A DrMOS 供電模組

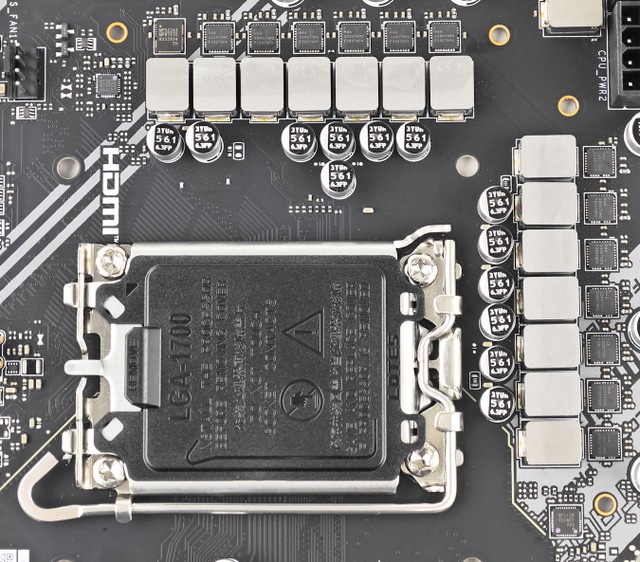

VRM 供電模組方面,MSI Z790MPOWER 主機板採用 14 相數位供電設計,其中 12 組為 CPU vCore 供電、1 組為 VCCGT 供電、1 組為 VCCAUX 供電,每相供電平均攤分電流負載,加強系統穩定性以應付繁重的運算需求。



MSI Z790MPOWER 主機板

▲ RAA229132 PWM 控制器



MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

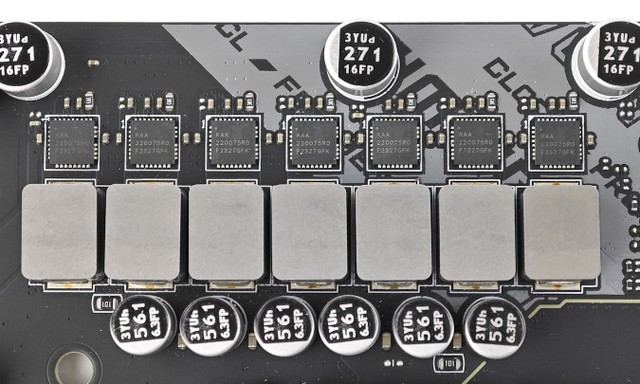

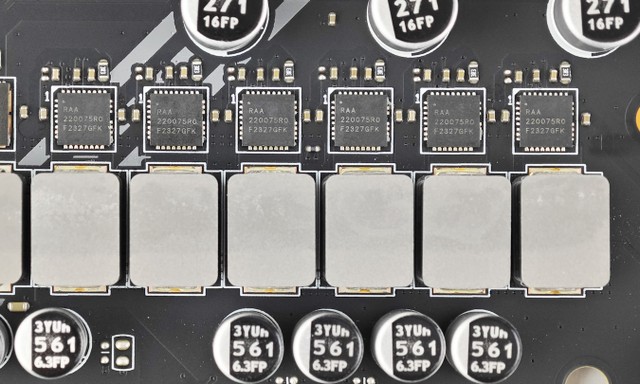

▲ RAA220075R0 75A SPS DrMOS 晶片

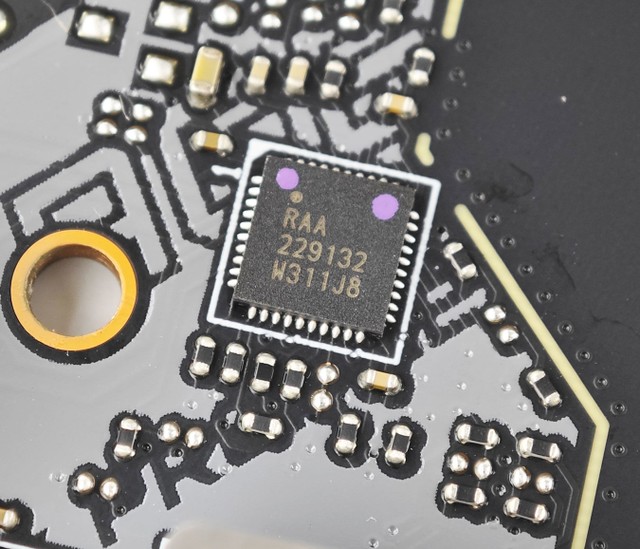

MSI Z790MPOWER 主機板採用 Renesas RAA229132 PWM 控制器,支援最大 8 + 1 相雙通道輸出配置,並以 12 (6x2) + 1 相並聯模式配置運作,驅動 12 個 CPU vCore 供電和 1 個 VCCGT 供電,配搭 13 個 Renesas RAA220075R0 75A SPS DrMOS 晶片,vCore 部分總輸出可達 900A 電流負載,足夠應付 13 / 14 代 Intel Core CPU 的供電需求。



MSI Z790MPOWER 主機板

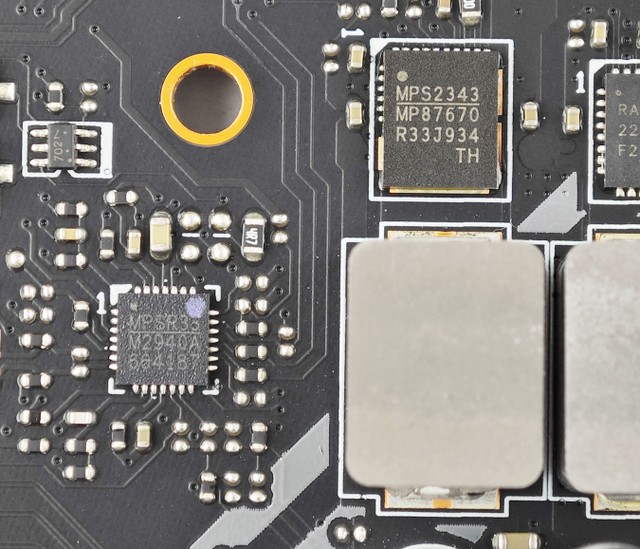

▲ M2940A PWM 控制器、MP87670 DrMos 晶片





全新的 VCCAUX 供電部分,結合以往的 VCCSA 和 VCCIO 的供電,負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電,主機板採用 MPS M2940A PWM 控制器,直出驅動 1 相 VCCAUX 供電,配搭 1 組 MPS MP87670 80A DrMOS 晶片。



MSI Z790MPOWER 主機板

▲ 金屬合金功率電感、低電阻固態電容





VRM 供電模組採用金屬合金功率電感搭配低電阻固態電容,在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定,帶來更穩定的供電輸出。



MSI Z790MPOWER 主機板

▲ ATX 8+8-pin CPU 供電插槽

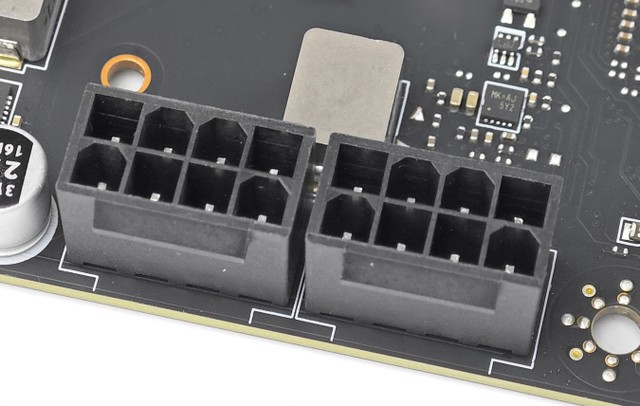

MSI Z790MPOWER 主機板採用 2 組 ATX 8-pin CPU 供電插槽,可滿足 12 / 13 / 14 代 Intel Core 全系列 CPU 電源功耗需求。







VRM 大型金屬散熱器



MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

▲ VRM 大型金屬散熱器

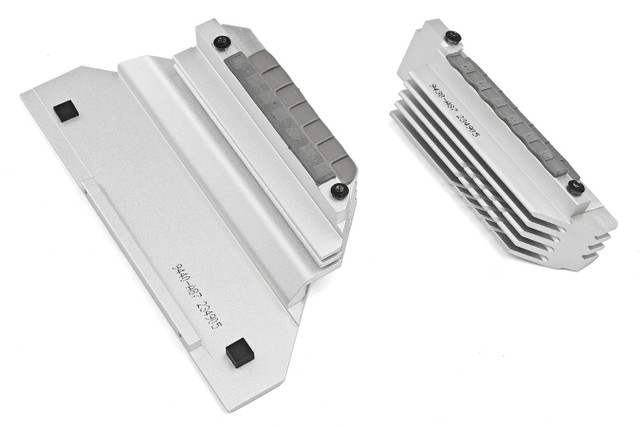

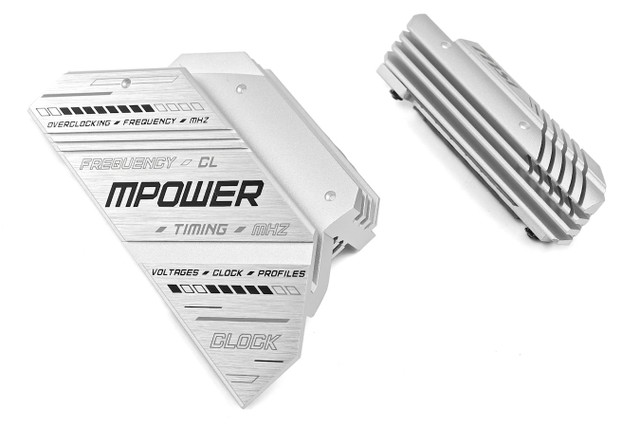

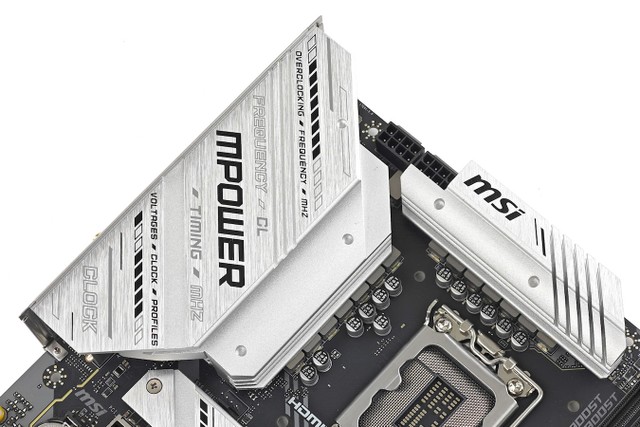

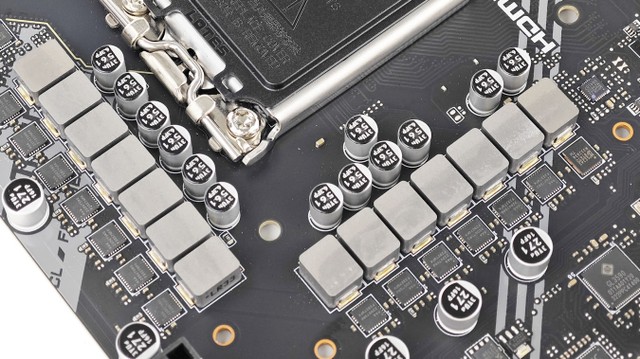

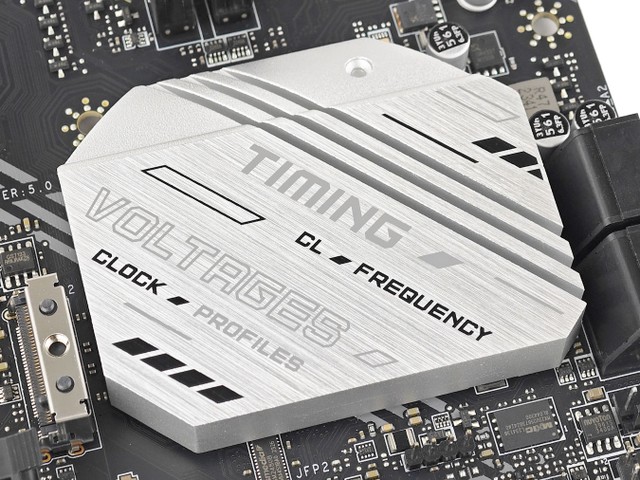

MSI Z790MPOWER 主機板搭載 VRM 大型金屬散熱器設計,由 2 組大型鋁擠散熱器組成,具備鋁擠造型散熱鰭片,其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上,以增加更多散熱面積來提升散熱效果,可讓 MOSFET 晶片保特於較低的工作温度,為系統提供穩定的供電輸出。







SMT PCIe 插槽、超耐久不鏽鋼 PCIe 插槽



MSI Z790MPOWER 主機板

▲ 2 組 PCIe x16 插槽

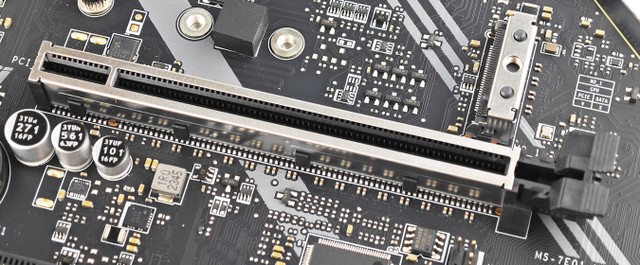

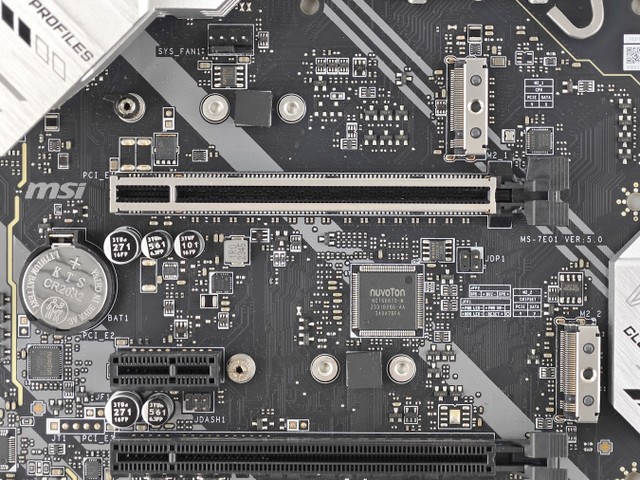

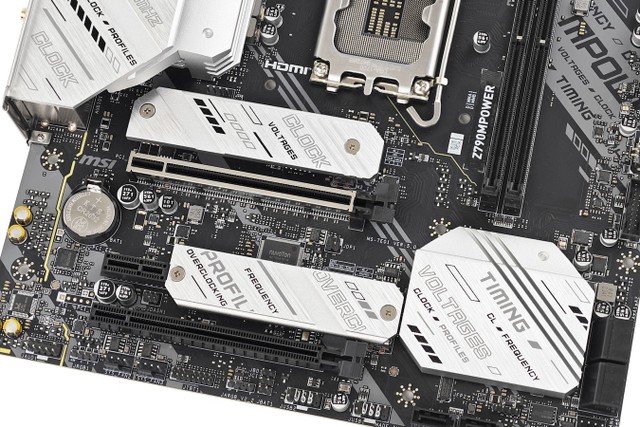

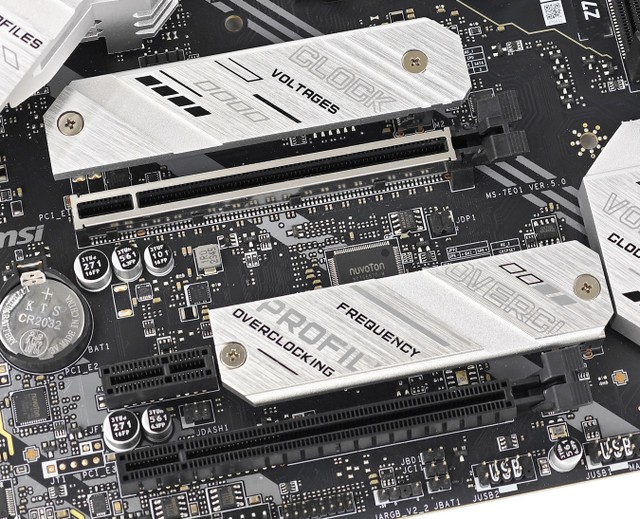

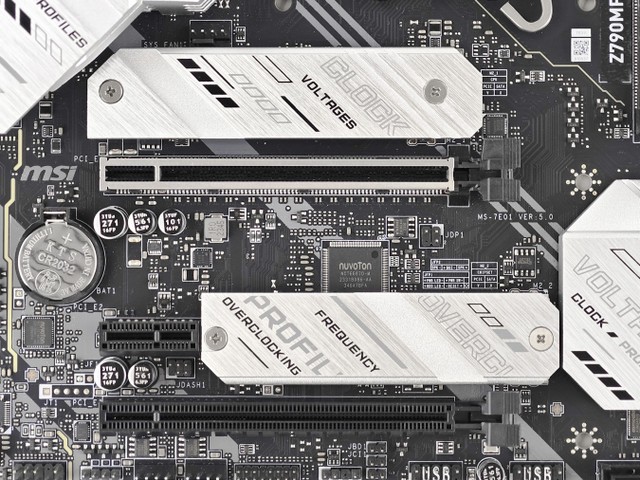

MSI Z790MPOWER 主機板提供 2 組 PCIe x16 插槽,由上至下分別是 PCI_E1 插槽和 PCI_E3 插槽,PCIEX16 插槽支援 PCIe 5.0 x 16 ,由 CPU LANES 提供,PCI_E3 插槽支援 PCIe 4.0 x4,由 Z790 晶片組提供。另外透過 Z790 晶片組提供 1 組 PCIe 3.0 x1 插槽 (PCI_E2)。



MSI Z790MPOWER 主機板



PCIEX16 採用超耐久不鏽鋼 PCIe 插槽,可增強插槽的承托力和減少插槽被扯開的機會,亦採用 SMT 表面黏著技術的插槽設計,相比傳統 DIP PCIe 插槽,可提供更穩定的訊號傳輸,並減少訊號衰減的機會。





PCIe 插槽配置



PCIe 插槽PCIe 速度PCIe Lanes 分配
PCI_E1 (PCIe x16)PCIe 5.0 x16CPU
PCI_E2 (PCIe x1)PCIe 3.0 x1Z790
PCI_E3 (PCIe x16)PCIe 4.0 x4Z790







2 組 M.2 SSD 介面、6 組 SATA 3 介面



MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

▲ 提供 2 組 M.2 SSD 介面配置





MSI Z790MPOWER 主機板提供 2 組 M.2 SSD 介面配置。PCIEX16 插槽上方設有 1 組 M.2 SSD 插槽,M2_1 插槽支援最高 PCIe 4.0 x4﹐由 CPU LANES 提供。PCIEX16 插槽下方設有 1 組 M.2 SSD 插槽,M2_2 插槽支援最高 PCIe 4.0 x4﹐由 Z790 晶片組提供。



MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

▲ 配備 M.2 SSD 金屬散熱器

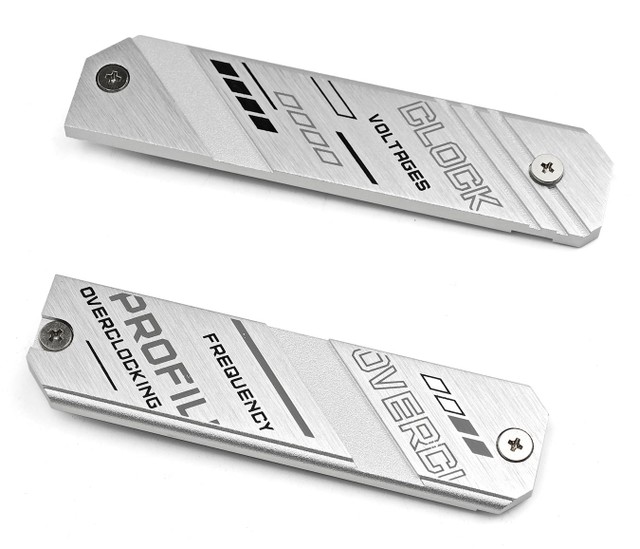

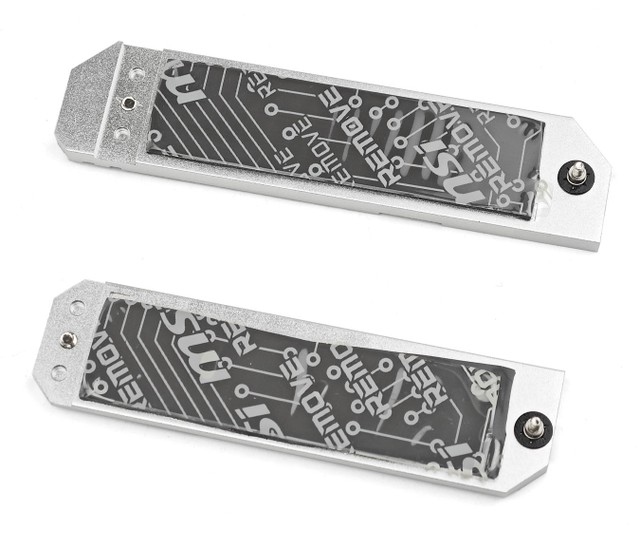

所有 M.2 插槽皆配備金屬散熱器設計,採用具備鋁擠散熱鰭片的不算太薄的散熱片,並搭配單面導熱貼,可滿足 Gen3 / Gen4 M.2 SSD 日常應用的散熱需求。





M.2 SSD 插槽配置



M.2 插槽M.2 速度支援M.2 長度規格Lanes 分配
M2_1PCIe 4.0 x4 (64 Gb/s)M Key 2280CPU
M2_2PCIe 4.0 x4 (64 Gb/s) & SATA 6GbpsM Key 2280Z790





MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

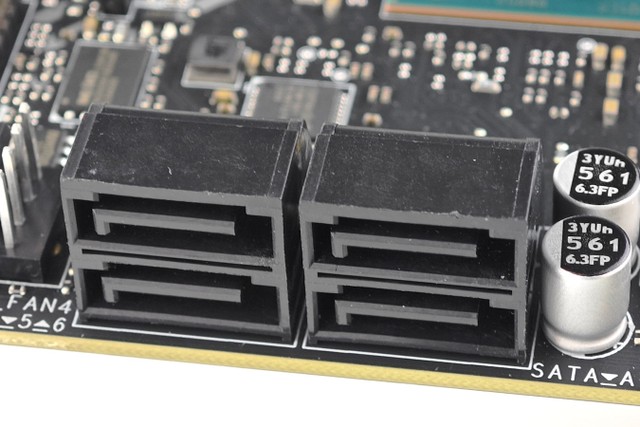

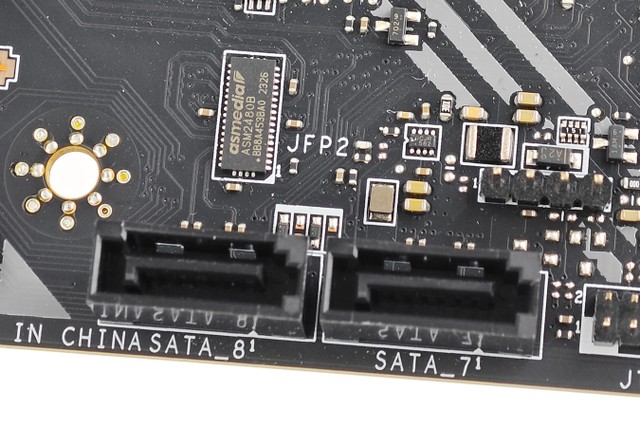

此外,主機板提供了 6 組 SATA 6Gbps 接口,其中 4 組由 Z790 系統晶片提供,其餘 2 組由 ASM1061 控制器提供,並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。







8x USB 接口、HDMI / DP輸出、USB-C 20Gbps



MSI Z790MPOWER 主機板採用 Pre-Install I/O Shield 設計,預先安裝檔板可節省用家自行安裝的步驟,帶來便利的主機板安裝體驗。



MSI Z790MPOWER 主機板

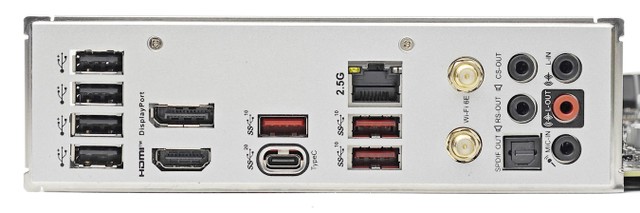

主機板後置 I/O 面板提供 1 組 HDMI 2.1 和 1 組 DisplayPort 1.2 影像輸出接口,分別支援最高 4096x2160@60Hz 解析度和 7680 × 4320@60Hz 解析度、HDCP 2.3 協定。另外,提供 4 組 USB 2.0 Type-A 接口、5 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口,以及 1 組 USB 3.2 Gen 2x2 20Gbps Type-C 接口,總共 8 組後置 USB 接口。



MSI Z790MPOWER 主機板

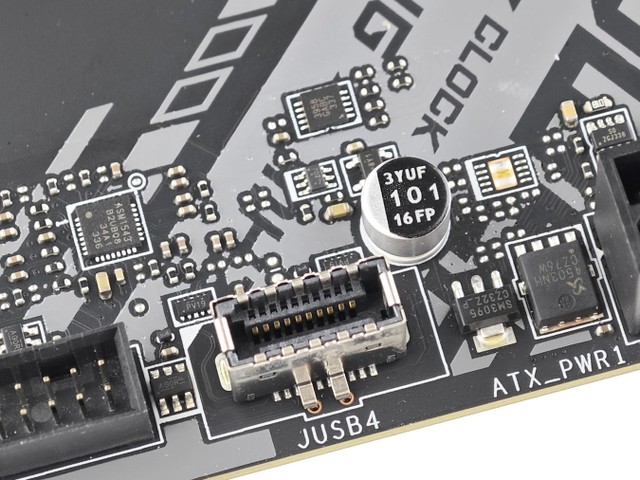

▲ 前置 USB Type-C 10Gbps 接口





另外主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB Type-C 接口。







Realtek 2.5G LAN 網絡模組



MSI Z790MPOWER 主機板

▲ RTL8125BG 2.5G 網絡晶片

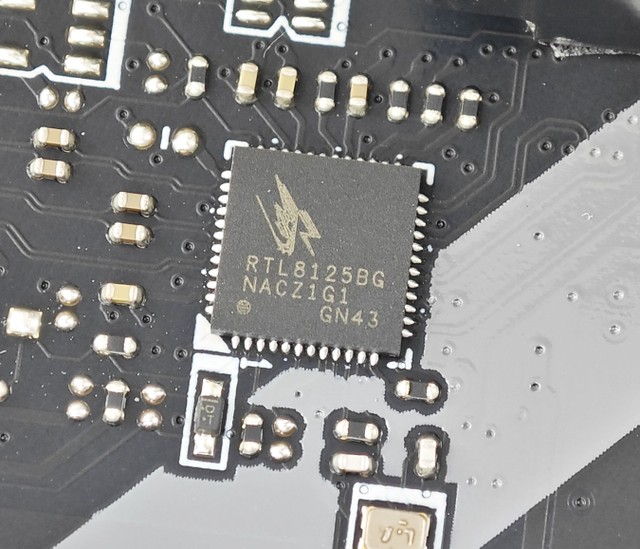

有線網絡方面,MSI Z790MPOWER 主機板採用 Realtek RTL8125BG 2.5G 網絡晶片,支援最高 2,500 Mbps 網絡傳輸速度,並向下支援 1000/100/10 Mbps 速度。







Intel Wi-Fi 6E 無線網絡模組



MSI Z790MPOWER 主機板

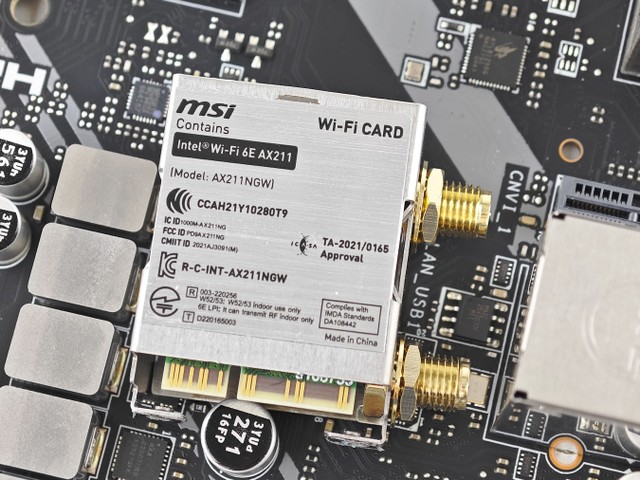

無線網絡方面,MSI Z790MPOWER 主機板採用 Intel AX211(AX211NGW) Wi-Fi 6E 無線網絡模組,支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,並向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高頻段更由 5GHz 升級到 6GHz,近距離傳輸速度更高、更低延遲,同時具備 Bluetooth 5.3 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

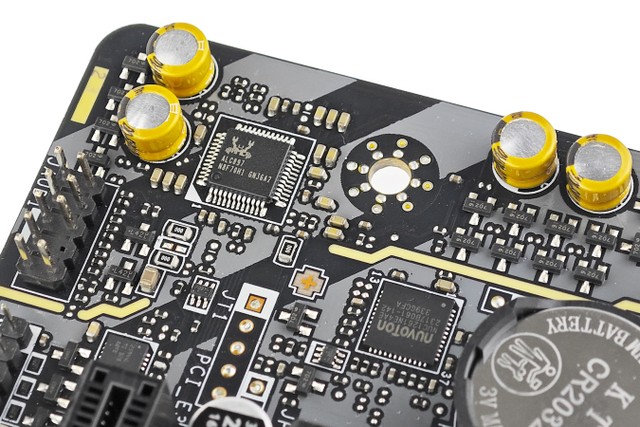

Realtek ALC897 音效晶片



MSI Z790MPOWER 主機板

▲ ALC897 音效晶片





音效分面,MSI Z790MPOWER 主機板採用 Realtek ALC897 音效晶片,支援最高 7.1 聲道環繞音效、DSD 格式播放、音效格式最高為 24-bit / 192KHz,並提供自動偵測耳機抗阻功能,搭配音效處理電容,提供迫真音響效果。







RGB Fusion RGB 燈光支援



MSI Z790MPOWER 主機板

MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

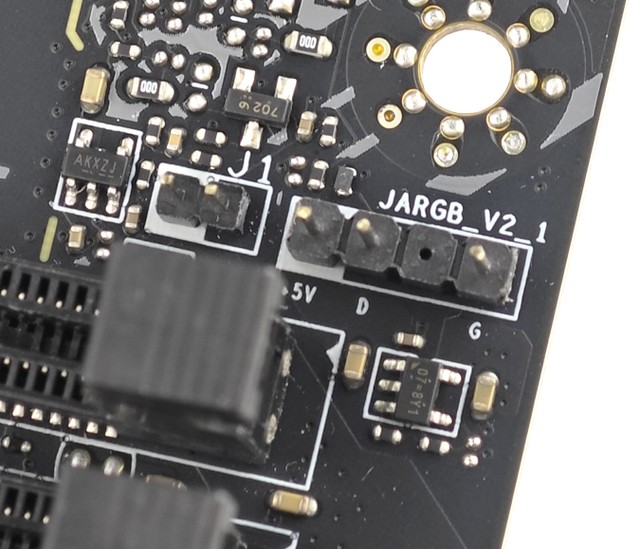

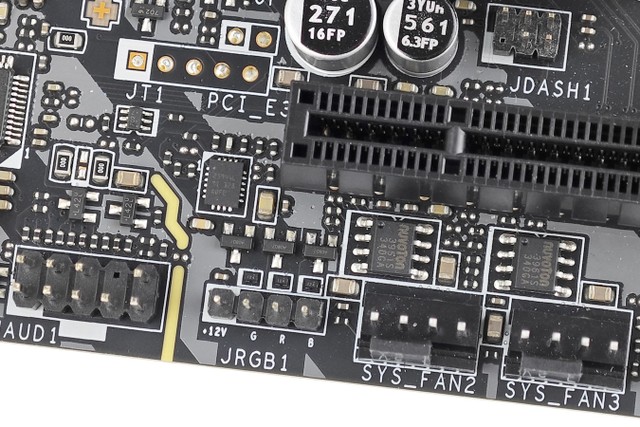

RGB 燈效連接及控制方面,主機板提供 1 組 12V 4-pin RGB 接口,輸出為 12V 2A 24W  2 組 5V 3-pin ARGB 接口,輪出為 5V 3A 15W,支援 ARGB Gen1 及 ARGB Gen2 燈光裝置,可透過自家 MSI Center 中的 Mystic Light 軟件控制燈效,讓用家為系統佈置更豐富的 RGB 燈效。







OC Engine 獨立 BCLK 時脈產生器晶片



MSI Z790MPOWER 主機板

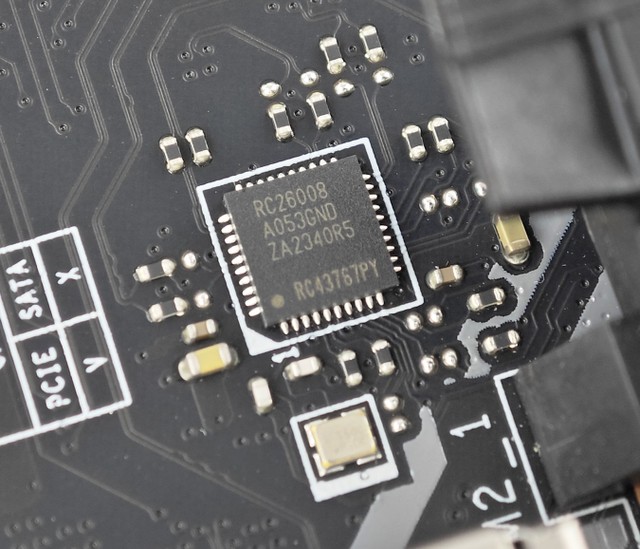

MSI Z790MPOWER 主機板支加入 Renesas RC26008 (RC43767PY) PCIe 5.0 Clock Buffers 時脈產生器晶片 (Clock Generator),可提供獨立調整 BCLK / PCIe / DMI 頻率。雖然 Z790 晶片組已支援內置調整 BCLK 頻率,不過採用外置時脈產生器晶片,可提供更精準的調整。



MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

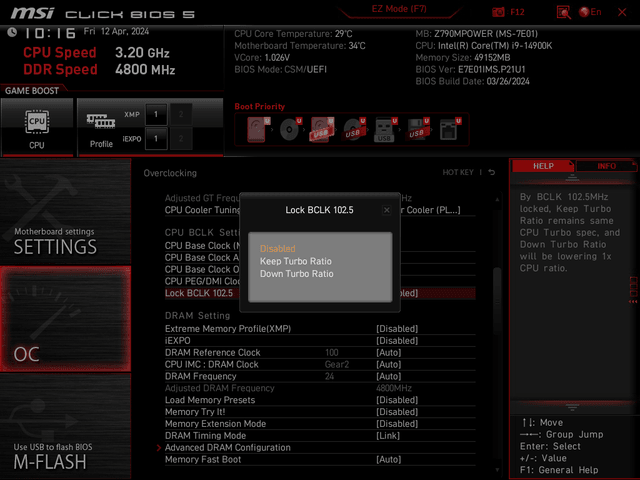

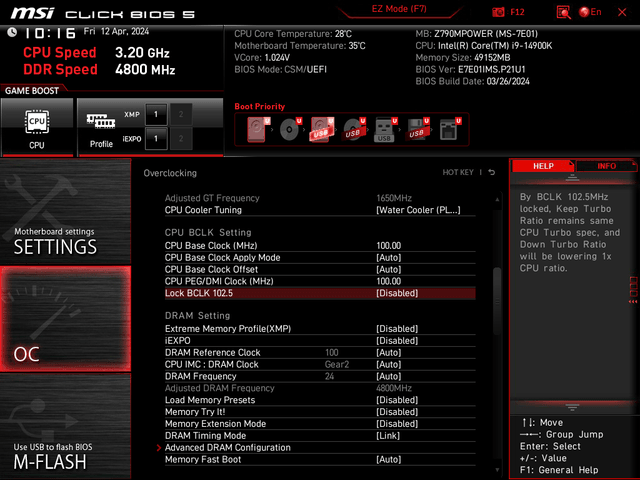

此外,MSI 主機板在 BIOS 中新增鎖定 CPU BCLK 102.5MHz 的功能選項,把 CPU BCLK 超頻鎖定至 102.5MHz,並把 CPU Ratio 倍頻減少了 1x,可讓 CPU 保持原來的超頻頻率,同時可讓 CPU 運行較低溫度。







獨家 MSI EZ Dashboard 小卡



MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

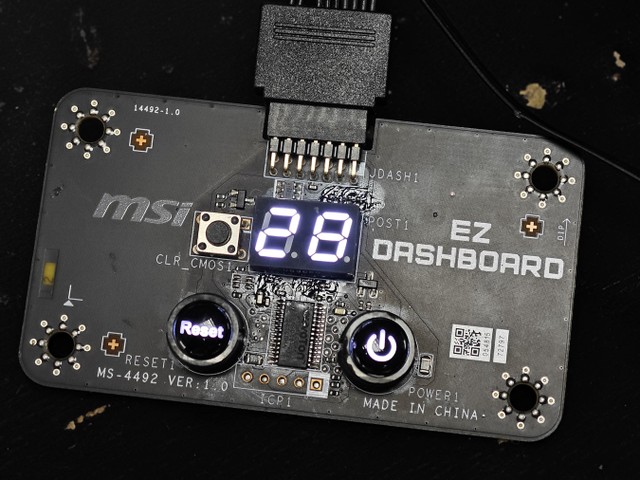

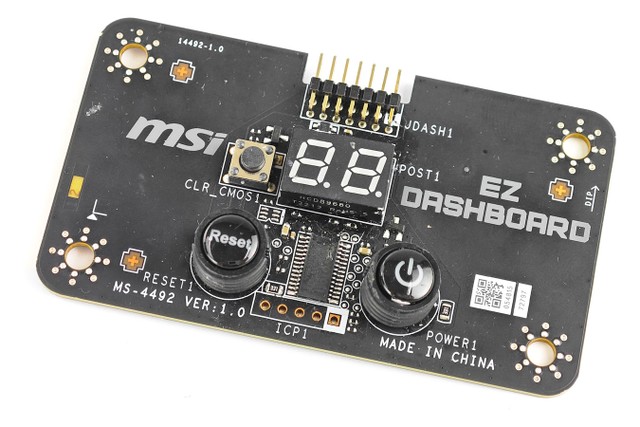

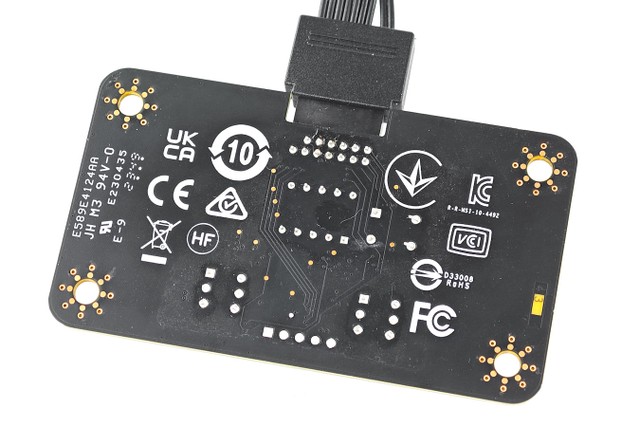

由於 MSI Z790MPOWER 主機板是基於某 B760M 主機板的佈局修改,因此主機板沒有多餘的位置加插實用的控制按鈕。為了超頻用家可更方便操作主機板,Z790MPOWER 附連 1 張 MSI EZ Dashboard 小卡,設有實體 POWER 鍵、RESET 鍵、Clear CMOS 鍵,以及 Debug Code LED 顯示,帶來更實用的功能。



MSI Z790MPOWER 主機板

MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

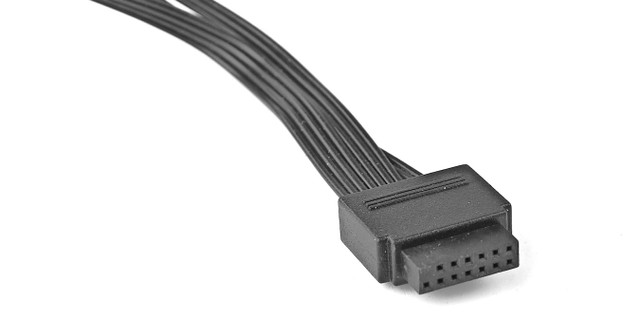

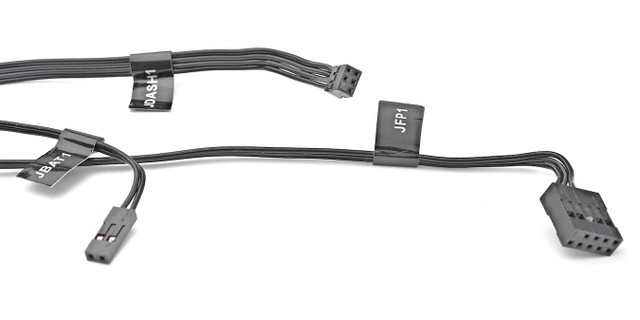

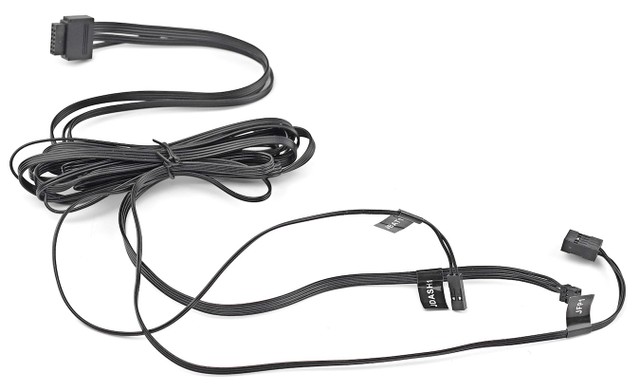

主機板同時附連 1 條集成連接線,以接駁 EZ Dashboard 小卡到主機板的插座上。



MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

MSI Z790MPOWER 主機板

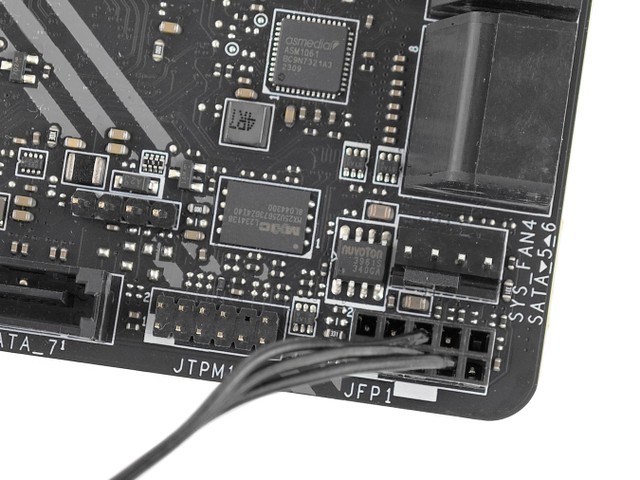

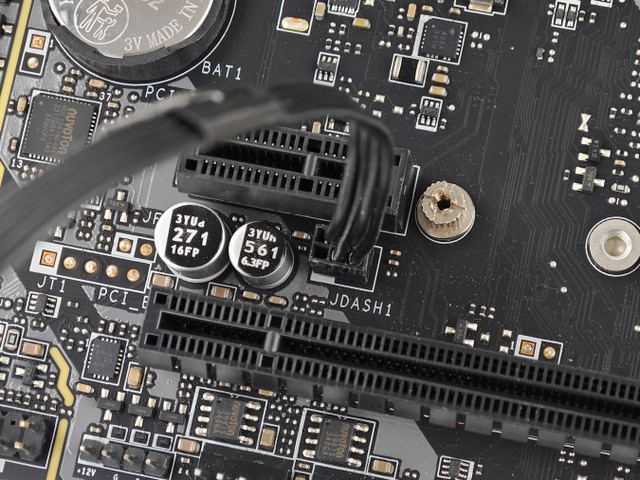

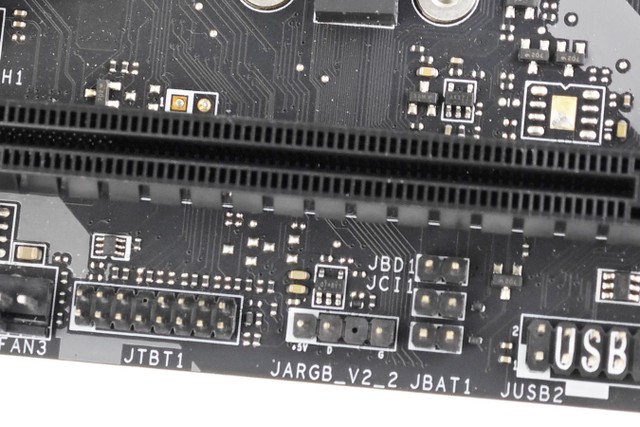

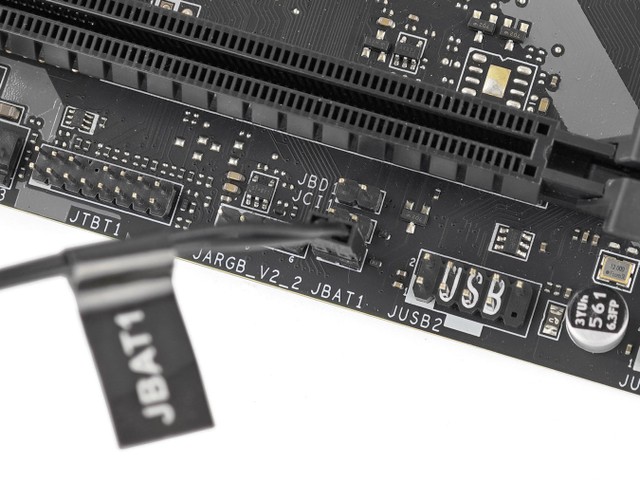

使用 EZ Dashboard 小卡,需要接駁 JDASH1、JFP1、JBAT1 插座。



MSI Z790MPOWER 主機板



當電腦進入 Windows 系統後,EZ Dashboard 小卡的 Debug Code LED 顯示將會顯示當前 CPU 溫度,可用於日常監控功能。

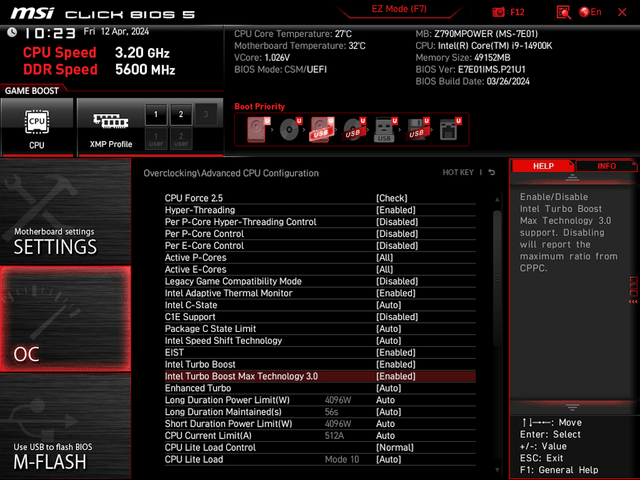

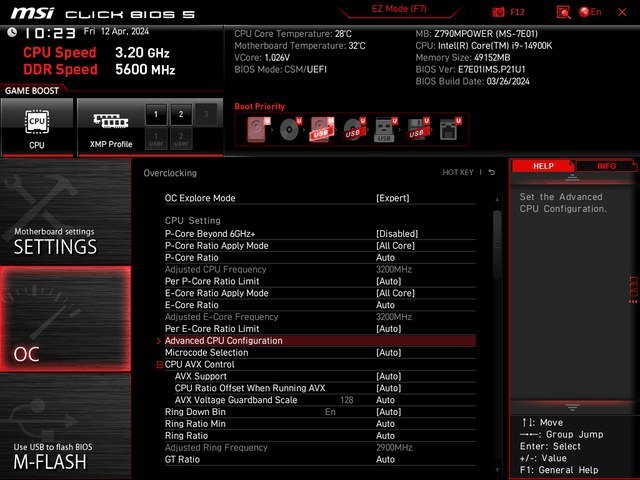

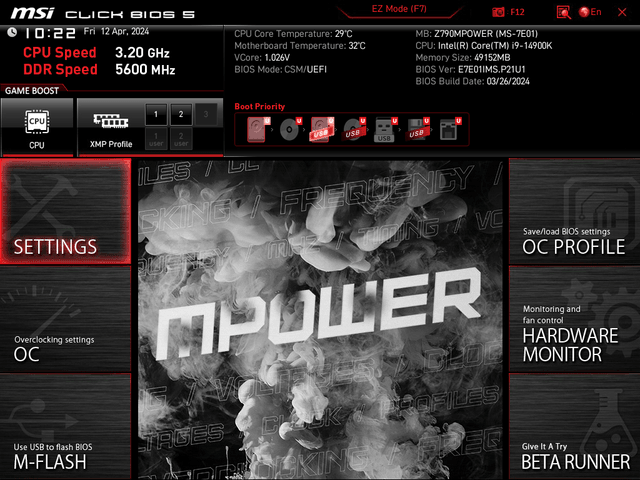

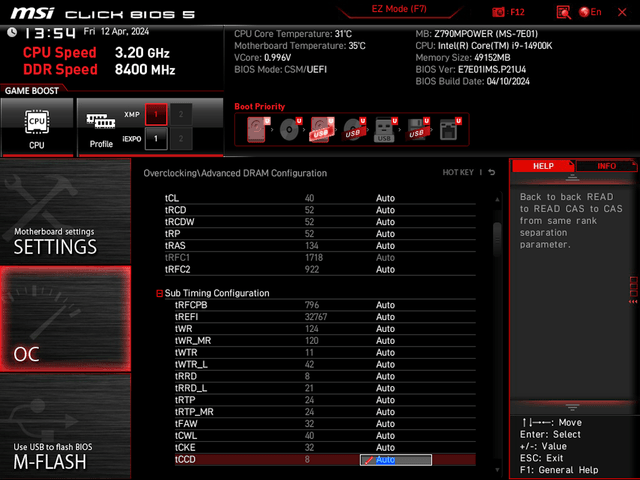

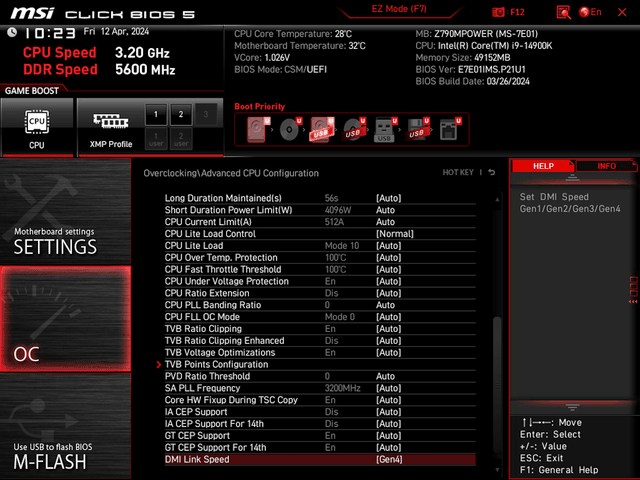

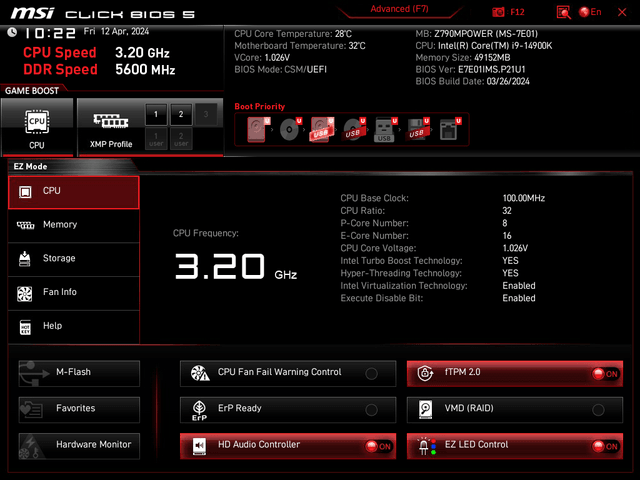

MSI Z790MPOWER BIOS 介面



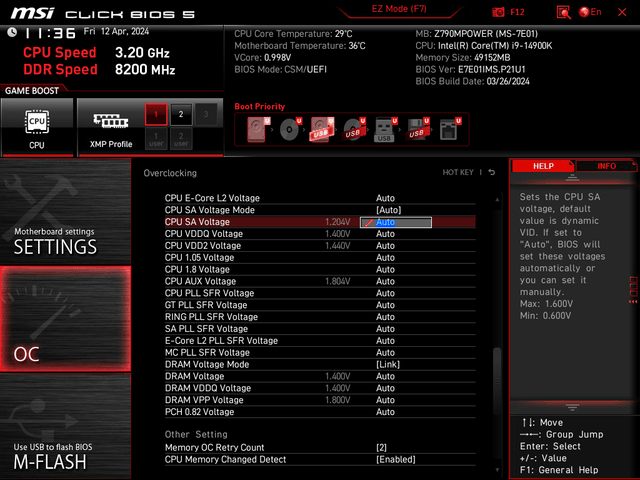

MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板







記憶體超頻測試



MSI Z790MPOWER 主機板MSI Z790MPOWER 主機板

MSI Z790MPOWER 主機板

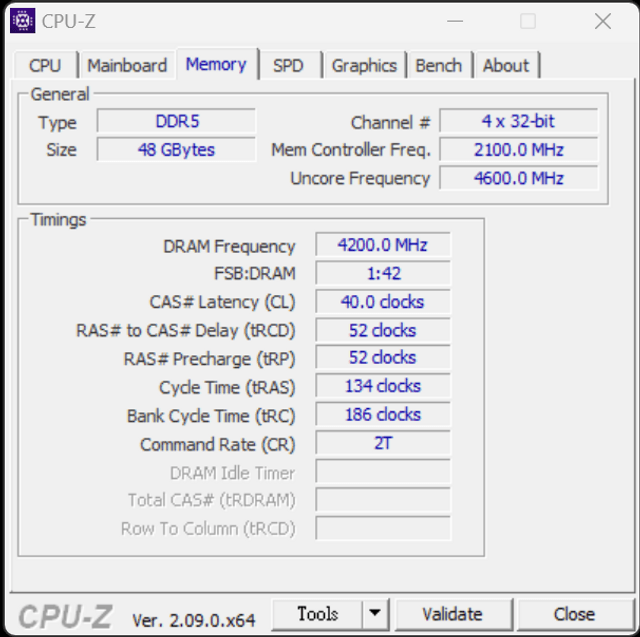

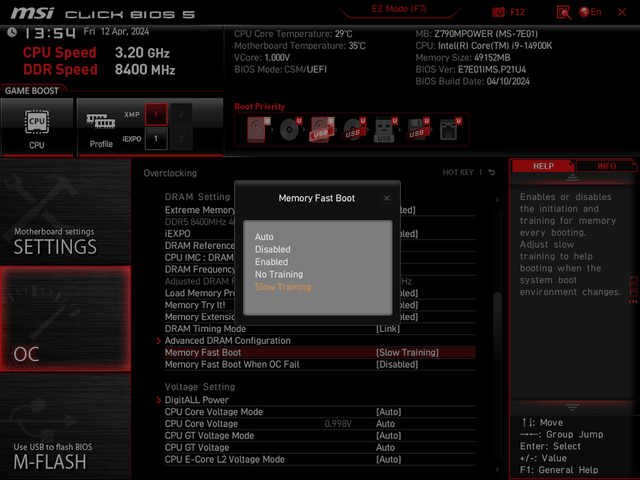

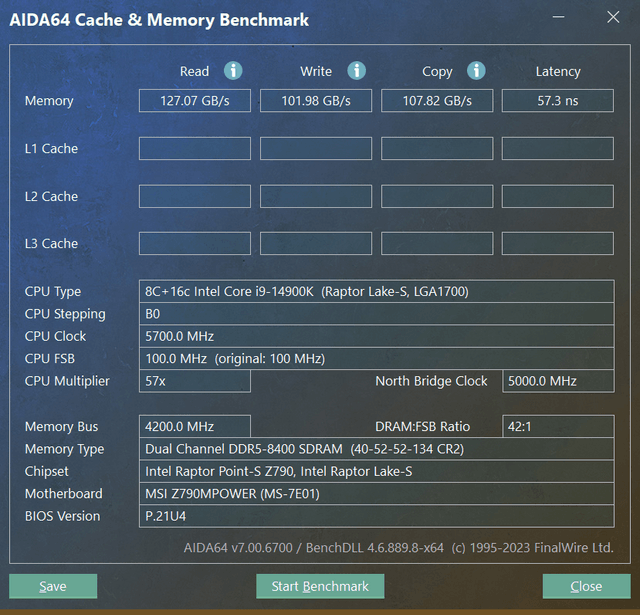

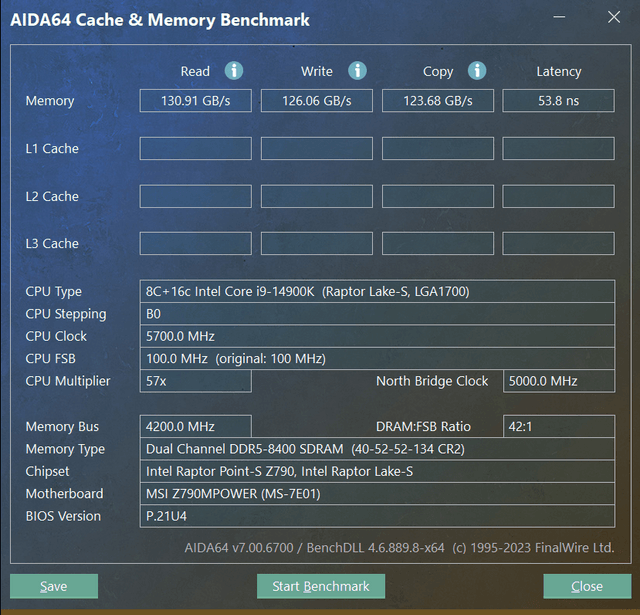

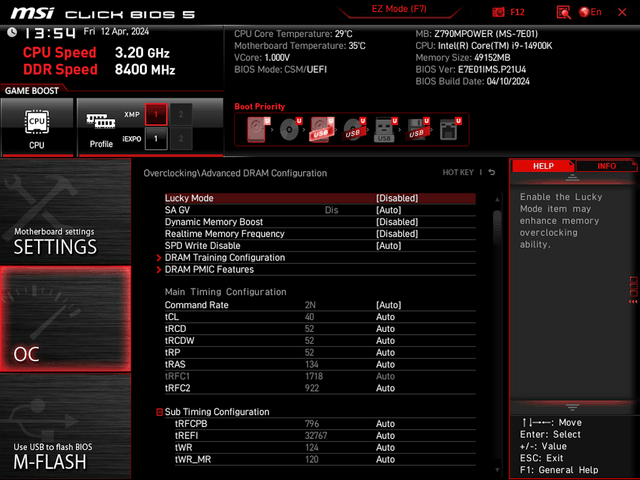

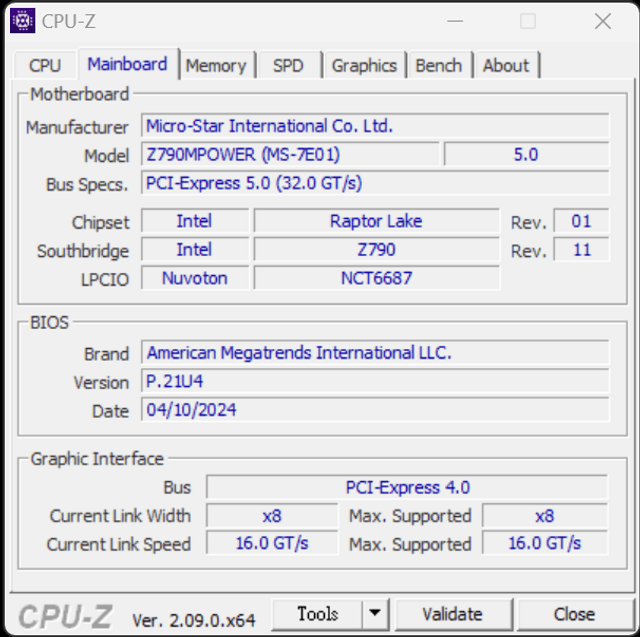

筆者使用 Intel i9-14900K CPU 配搭 MSI Z790MPOWER 主機板、KLEVV CRAS V RGB DDR5 8400 24GB x2 記憶體 (KD5KGUD80-84D400G),在 BIOS 開啟 XMP Profile,成功超頻至 DDR5-8400 CL40 Gear 2,通過 BIOS POST 檢測及能夠進入 Windows 系統,並完成 AIDA64 記憶體讀寫速度測試,記憶體超頻潛力相當不俗。



MSI Z790MPOWER 主機板



MSI Z790MPOWER 主機板 BIOS 中加入了 Memory Extension Mode 功能,設有 Performance Mode、Benchmark Mode、Memtest Mode 等三個模式,透過調整 Secondary Timing 和 Tertiary Timing 數值,以提升記憶體讀取、寫入頻寬速度,以及減少記憶體延遲,以達至提升記憶體效能表現,同時亦可以提升遊戲平均 FPS 表現、1% Low FPS 表現。



不過,筆者需要提醒,記憶體超頻後會影響整體電腦系統的穩定性,即使能完成 AIDA64 讀寫測試,也不代表電腦是穩定的,尤其是記憶體超頻至 DDR6 7600 或以上的頻率,同時亦依賴 CPU IMC 體質,當記憶體頻率越高,用家需要調整記憶體的延遲值、記憶體電壓、IMC 電壓等多個數值,設定合適的甜密點數值,以確保電腦穩定性。







MSI Z790MPOWER 主機板

售價︰HK$1,749

查詢︰Hornington (3626-9898) / Felton (2273-8393)





平平評語:



MSI 全新推出 Z790MPOWER 主機板,主要以中國、台灣、香港等三個地區銷售,以某型號 B760M 主機板為基礎,採用大致相同的用料和佈局結構來重新設計,具備 12 + 1 + 1 相 75A SPS 供電設計,支援最新 PCIe 5.0 傳輸介面、2 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組、Wi-Fi 6E 無線網絡模組等主機板連接擴充功能,而特別針對記憶體超頻,採用 1SPC 佈局的 2 DIMM 記憶體插槽,加上重新走路佈局,以增強記憶體的電氣訊號及減少訊號損失,可支援最高 DDR5-8000+ OC 速度,並與多個記憶體品牌聯手合作,通過測試多款記憶體型號,可讓普通用家也能輕鬆超頻至 DDR5-8000+ 速度,能夠以較便宜的價錢體驗記憶體超頻的過程,主機板售價僅為 HK$1749,相當平價抵玩的記憶體超頻主機板。
