高質 B760M 細板
MSI MPG B760M EDGE TI WIFI 主機板
文: Richard Chow / 評測中心


MSI 推出全新 MPG B760M EDGE TI WIFI 主機板,具備 12 + 1 + 1 相 75A SPS 供電設計,支援最新 PCIe 5.0 傳輸介面、最高 DDR5-7800+ OC、3 組 M.2 NVMe SSD 配置、WiFi 6E 無線網絡模組、2.5G LAN 網絡模組,近媲美入門 Z790 主機板,預算不足但有一定需求的中階小型電腦用家值得考慮。

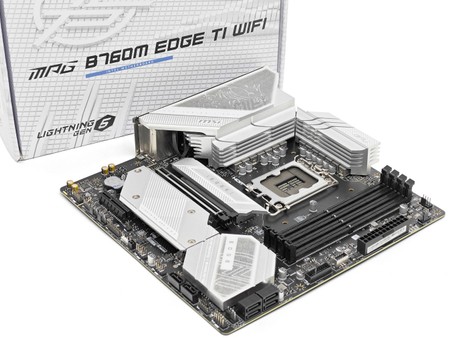

MSI MPG B760M EDGE TI WIFI 主機板



MSI MPG B760M EDGE TI WIFI 主機板

▲ MSI MPG B760M EDGE TI WIFI 主機板





MSI 全新推出 MPG B760M EDGE TI WIFI 主機板,定位為中高階 B760 DDR5 主機板,具備 12 + 1 + 1 相 75A SPS 供電設計,支援最新 PCIe 5.0 傳輸介面、最高 DDR5-7800+ OC、3 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組、Wi-Fi 6E 無線網絡模組,提供不俗充足的主機板連接擴充功能, 猶如入門級 Z790 主機板,十分適合預算有限的中階小型電腦用家使用。



MSI MPG B760M EDGE TI WIFI 主機板MSI MPG B760M EDGE TI WIFI 主機板

MSI MPG B760M EDGE TI WIFI 主機板MSI MPG B760M EDGE TI WIFI 主機板

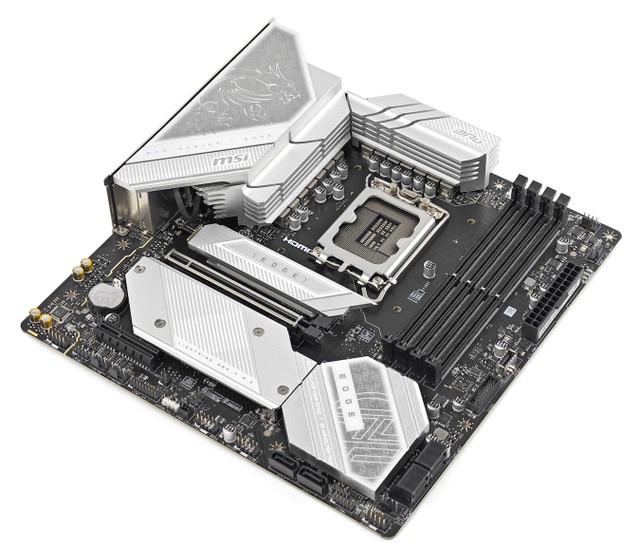

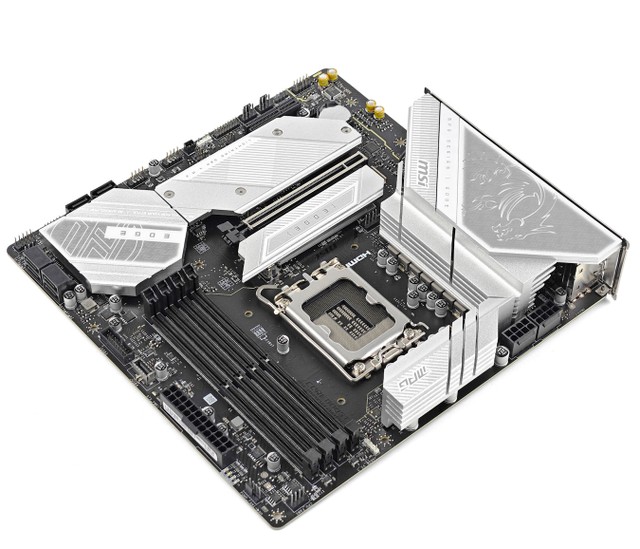

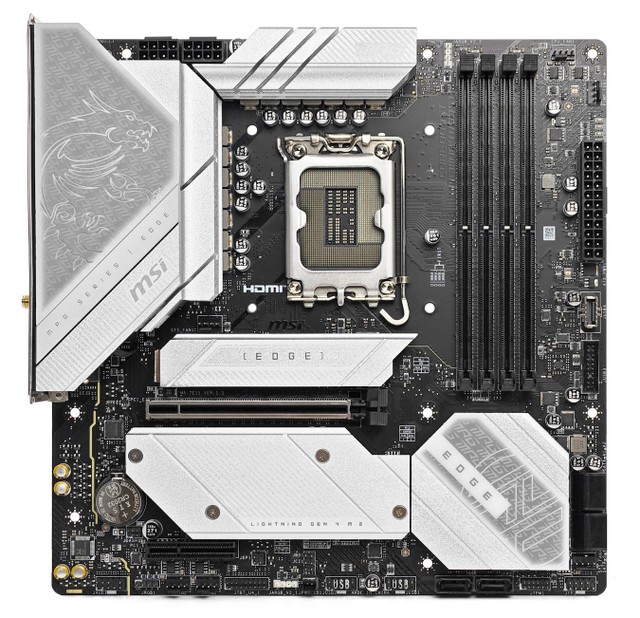

MSI MPG B760M EDGE TI WIFI 主機板採用 Micro-ATX Form Factor 設計,尺寸為 24.4cm x 24.4cm,6 層 2oz Copper PCB layer 設計,採用黑色 PCB 搭配銀色散熱器,VRM 散熱器設有 MSI 龍魂圖案,主機板散熱器加入白色斜線條及 MPG 系列 LOGO,帶來銀黑配色熊貓色調的外觀設計。



MSI MPG B760M EDGE TI WIFI 主機板MSI MPG B760M EDGE TI WIFI 主機板

MSI MPG B760M EDGE TI WIFI 主機板

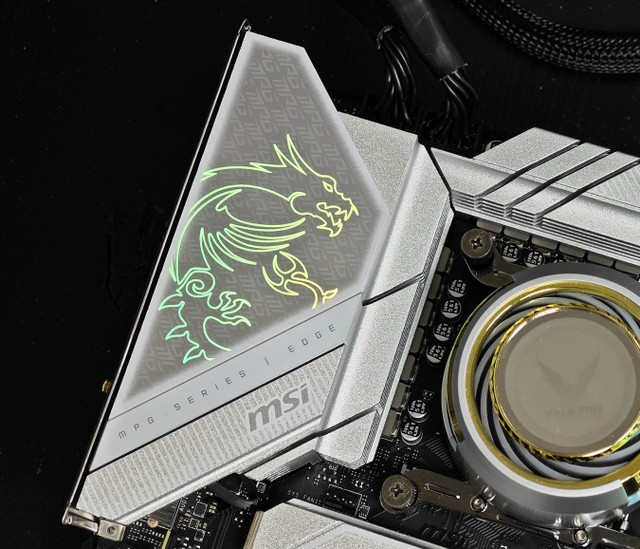

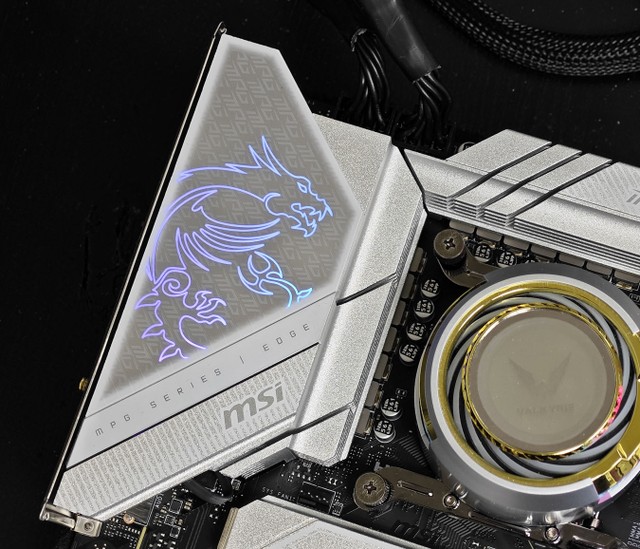

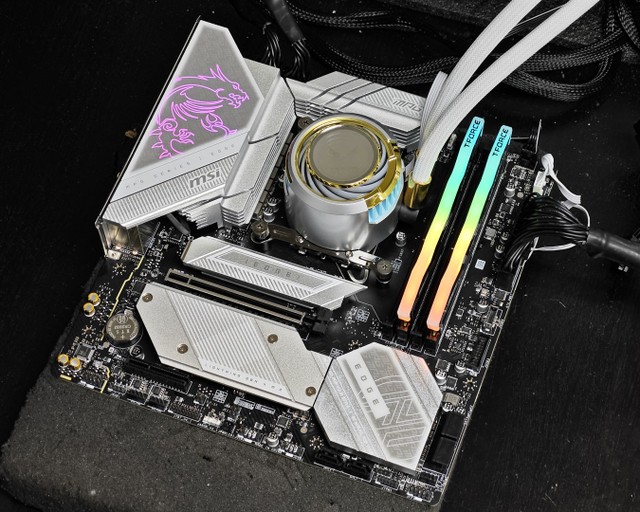

開機後,MSI MPG B760M EDGE TI WIFI VRM 散熱器的 MSI 龍魂圖案,將會將發出華麗的 ARGB 燈效,並支援自家 Mystic Light RGB 軟件調整燈效,帶來少許 RGB 燈光效果。







支援第 14 / 13 / 12 代  Core 處理器、全新 LGA 1700 Socket



Intel B760 主機板具備全新 LGA 1700 處理器介面,支援第 14 代、13 代、12 代 Core 處理器,外觀較舊有的 LGA 115X、1200 有著相當大的差別,不但從正方型變成長方型,尺寸為 37.5mm x 45.0mm,防呆的凹槽移至上下各兩處而不是左右兩側各一,更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構,插座杆與裝載板的方向相反。



MSI MPG B760M EDGE TI WIFI 主機板

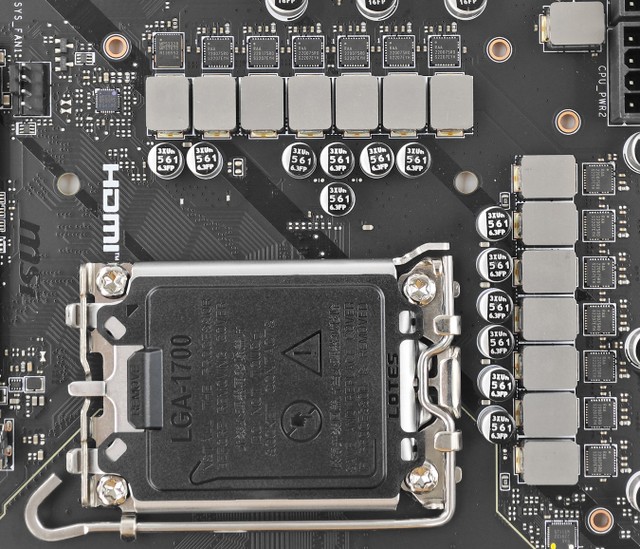

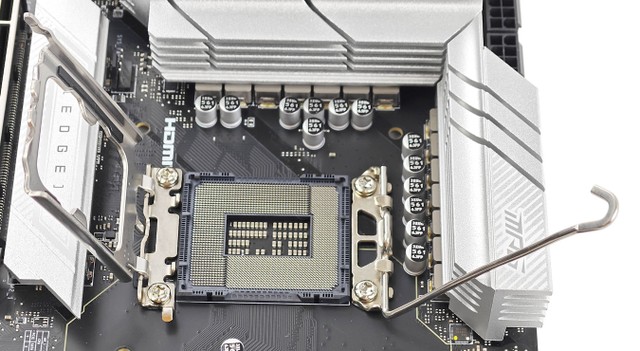

▲ 全新 LGA 1700 Socket





雖然這代的處理器介面稱作 LGA 1700,但實際上 LGA Pin 數為 1800 個引腳,暫時有 100 個引腳尚未作出定義,將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用,做法與當年 LGA 2011 相似。





第 14 代桌上型 Intel Core 處理器規格

處理器 P-Core 數量E-Core 數量核心 / 線程L3 快取

P-Core

Base / Max Turbo(GHz)

E-Core

基礎/全最高渦輪時脈 (GHz)

解鎖超頻

TDP

PL1

TDP

PL2

IGP
Intel Core i9-14900K81624 / 3236MB3.2 / 6.02.4 / 4.4125W253WUHD 770
Intel Core i9-14900KF81624 / 3236MB3.2 / 6.02.4 / 4.4125W253W-
Intel Core i9-1490081624 / 3236MB2.0 / 5.81.5 / 4.3
65W219WUHD 770
Intel Core i9-14900F81624 / 3236MB2.0 / 5.81.5 / 4.3
65W219W-
Intel Core i7-14700K81216 / 2833MB3.4 / 5.62.5 / 4.3125W253WUHD 770
Intel Core i7-14700KF81216 / 2833MB3.4 / 5.62.5 / 4.3125W253W-
Intel Core i7-1470081216 / 2833MB2.1 / 5.41.5 / 4.2
65W219WUHD 770
Intel Core i7-14700F81216 / 2833MB2.1 / 5.41.5 / 4.2
65W219W-
Intel Core i5-14600K6814 / 2024MB3.5 / 5.32.6 / 4.0125W181WUHD 770
Intel Core i5-14600KF6814 / 2024MB3.5 / 5.32.6 / 4.0125W181W-
Intel Core i5-146006814 / 2024MB2.7 / 5.22.0 / 3.7
65W154WUHD 770
Intel Core i5-145006814 / 2024MB2.6 / 5.01.9 / 3.7
65W154WUHD 770
Intel Core i5-144006410 / 1620MB2.5 / 4.71.8 / 3.5
65W148WUHD 730
Intel Core i5-14400F6410 / 1620MB2.5 / 4.71.8 / 3.5
65W148W
Intel Core i3-14100404 / 812MB3.5 / 4.7-
65W110WUHD 730
Intel Core i3-14100F404 / 812MB3.5 / 4.7-
60W110W-
Intel Processor 300202 / 45MB3.9-
58W89WUHD 710





最新第 14 代 Core 系列 Raptor Lake-S Refresh 處理器為第 13 代的半代升級,全系列 CPU 基本核心數目不變下,P-Core 頻率增加了 200MHz,E-Core 頻率增加了 100MHz,唯有 Core i7 的 E-Core 數目增添了 4 個。支援全新 DDR5 及舊有 DDR4 記憶體模組,支援原生 DDR5-5600 及 DDR4-3200 記憶體速度,並支援最新 PCIe 5.0 傳輸技術,提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。







全新 Intel B760 系統晶片



MSI MPG B760M EDGE TI WIFI 主機板MSI MPG B760M EDGE TI WIFI 主機板

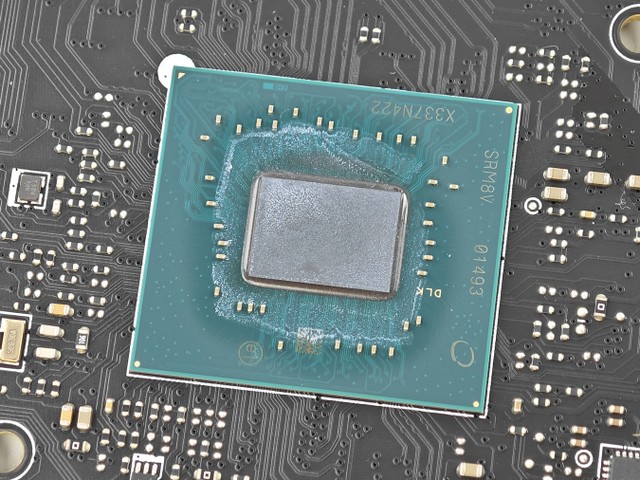

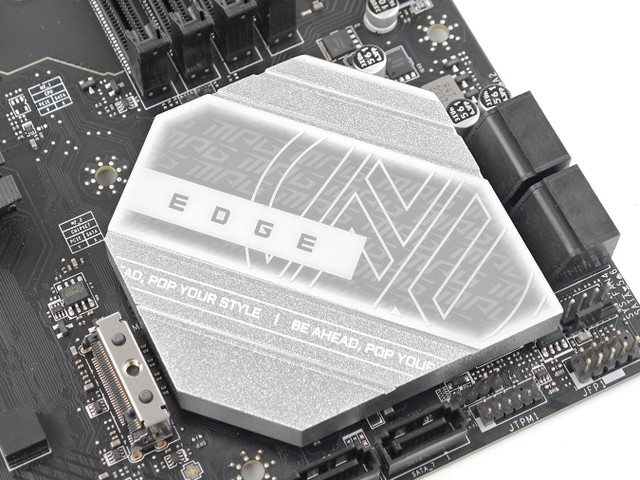

▲ PCH 散熱器 & Intel B760 PCH 系統晶片





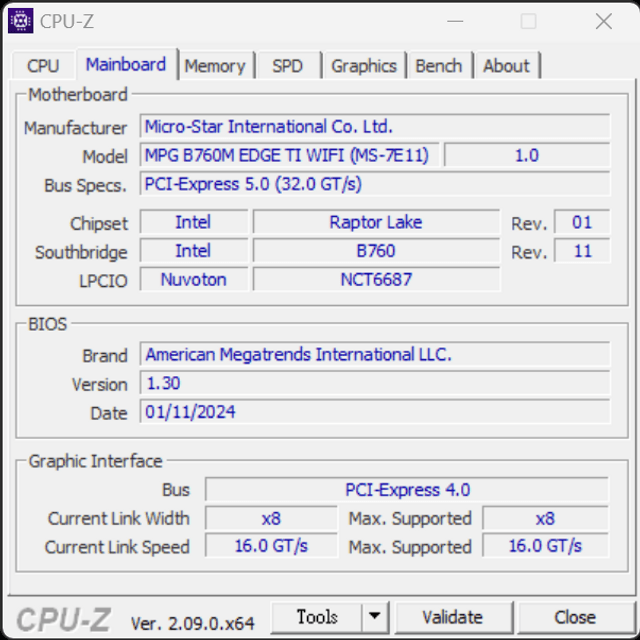

Intel 為 13 / 14 代 Core 處理器推出中階 B760 晶片組,對比 Z790 在功能及規格上有所刪減,例如 Z790 可支援 PCIe 5.0 雙 x8 繪圖接口,B760 則不可分割只有單一 PCIe 5.0 x16。同時 B760 僅支援記憶體超頻,不支援 CPU Ratio 超頻,同時 DMI 4.0 Lanes 亦由 x8 降至 x4,CPU 與 PCH 晶片之間頻寬降至 7.96GB/s,是兩者的主要市場區間。





Intel 700 系列晶片組規格

 Intel B660Intel B760Intel H770Intel Z790
CPU PCIe 5.0 GFX1x161x161x16 / 2x81x16 / 2x8
CPU PCIe 4.0 SSD1x41x41x41x4
Max HSIO Lanesup to 24up to 24up to 34up to 38
Chipset PCIe 4.0 Lanesup to 6up to 10up to 16up to 20
Chipset PCIe 3.0 Lanesup to 8up to 4up to 8up to 8
DMI 4.0 Supportx4x4x8x8
SATA 3.0 (6Gb/s)up to 4up to 4up to 8up to 8
Max USB 3.2 Suport
(Gen 2x2 / Gen 2 / Gen 1)
2/4/62/4/62/4/85/10/10
Max USB 2.012121414
OC Support

Memory

Memory

Memory

IA CPU

BCLK
Memory





全新 Intel B760 晶片組對比上代 Intel B660 晶片組,PCIe 4.0 Lanes 數目由 6 個增加至 10 個,PCIe 3.0 Lanes 數目則由 8 個減少至 4 個,其他規格則完全相同。至於相比 Z790 晶片組,B760 晶片組的 HSIO Lanes 數目由 38 個減至 24 個,PCIe 4.0 Lanes 和 PCIe 3.0 Lanes 數目各減一半,SATA 數目亦由 8 個減至 4 個,USB 3.2 數目亦有所減少,B760 透過減少週邊擴充規格來降低售價成本,以滿足中低階用家的需求。







支援最高 DDR5-7800+ OC



MSI MPG B760M EDGE TI WIFI 主機板

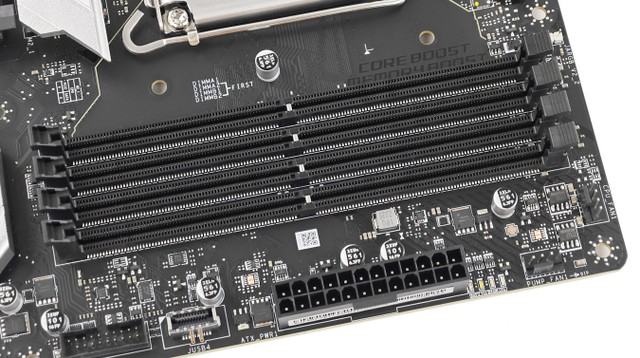

▲ 支援 4 組 DDR5 DIMM 擴充槽





記憶體方面,MSI MPG B760M EDGE TI WIFI 主機板為 B760 DDR5 版本,設有 4 組 DDR5 DIMM 擴充槽,採用 SMT 表面黏著技術的插槽以減少訊號干擾,支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置,每組 DIMM 擴充槽最大支援 48GB 容量,系統記憶體最大容量為 192GB。記憶體速度方面,主機板官方規格表示支援最高 DDR5-7800+ OC 速度 (1DPC 1R)。



MSI MPG B760M EDGE TI WIFI 主機板MSI MPG B760M EDGE TI WIFI 主機板

MSI MPG B760M EDGE TI WIFI 主機板

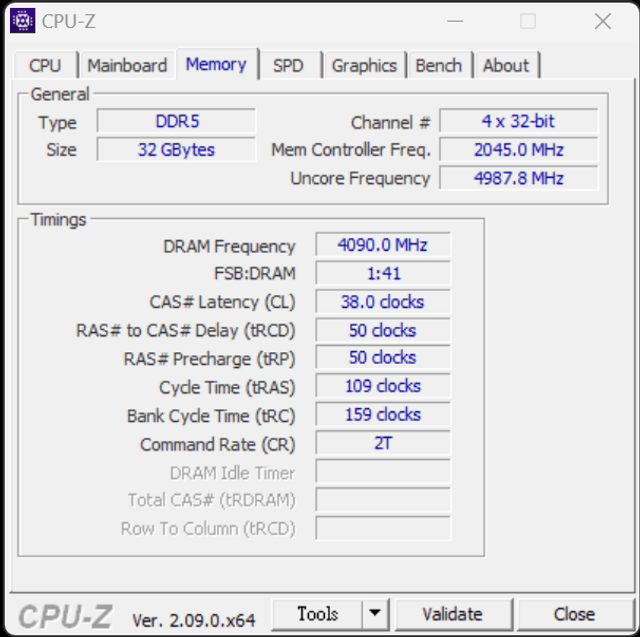

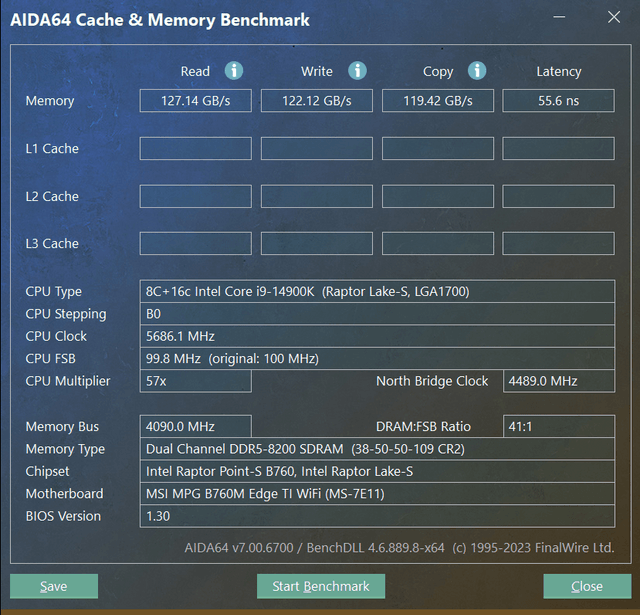

測試採用 i9-14900K CPU 搭配 TeamGroup T-FORCE DELTA RGB DDR5-7600 16GB x2 記憶體,在手動調整工作電壓及延遲值後成功超頻至 DDR5-8200 CL38 Gear 2 並完成 AIDA64 記憶體讀寫速度測試,記憶體超頻能力相當不俗。



MSI MPG B760M EDGE TI WIFI 主機板



MSI MPG B760M EDGE TI WIFI BIOS 中加入了 Memory Extension Mode 功能,設有 Performance Mode、Benchmark Mode、Memtest Mode 等三個模式,透過調整 Secondary Timing 和 Tertiary Timing 數值,以提升記憶體讀取、寫入頻寬速度,以及減少記憶體延遲,以達至提升記憶體效能表現,同時亦可以提升遊戲 FPS 表現。







12 + 1 + 1 個 75A SPS 供電模組



MSI MPG B760M EDGE TI WIFI 主機板

▲ 採用 12 + 1 + 1 個 75A DrMOS 供電模組





VRM 供電模組方面,MSI MPG B760M EDGE TI WIFI 主機板採用 14 相數位供電設計,其中 12 個為 CPU vCore 供電、1 個為 VCCGT 供電、1 個為 VCCAUX 供電,每組供電平均攤分電流負載,加強系統穩定性以應付繁重的運算需求。



MSI MPG B760M EDGE TI WIFI 主機板

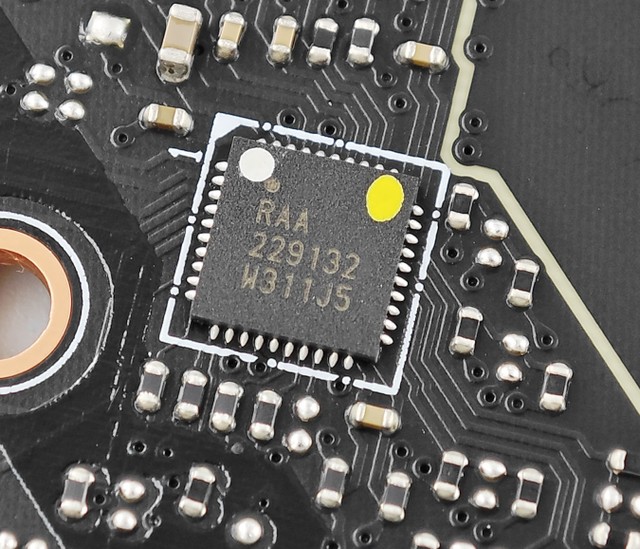

▲ RAA229132 PWM 控制器



MSI MPG B760M EDGE TI WIFI 主機板MSI MPG B760M EDGE TI WIFI 主機板

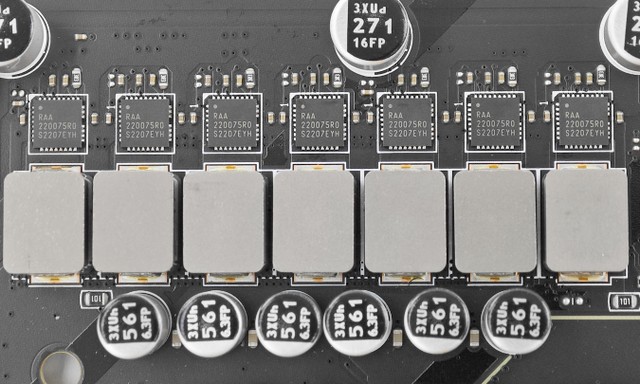

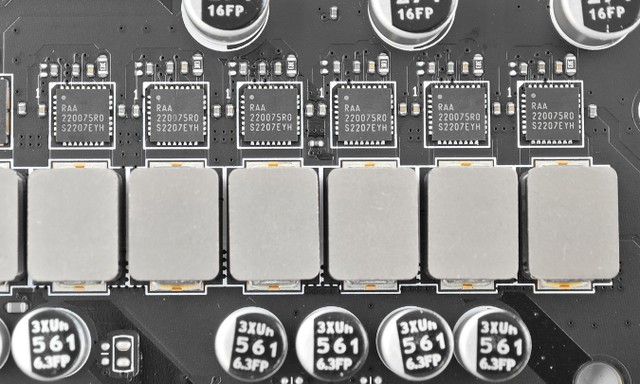

▲ RAA220075R0 75A SPS 晶片





MSI MPG B760M EDGE TI WIFI 主機板採用 Renesas RAA229132 PWM 控制器,支援最大 8 + 1 相雙通道輸出配置,並以 12 (6x2) + 1 相並聯模式配置運作,驅動 12 個 CPU vCore 供電和 1 個 VCCGT 供電,配搭 13 個 Renesas RAA220075R0 75A SPS DrMOS 晶片,vCore 部分總輸出可達 900A 電流負載,足夠應付 13 / 14 代 Intel Core CPU 的供電需求。



MSI MPG B760M EDGE TI WIFI 主機板

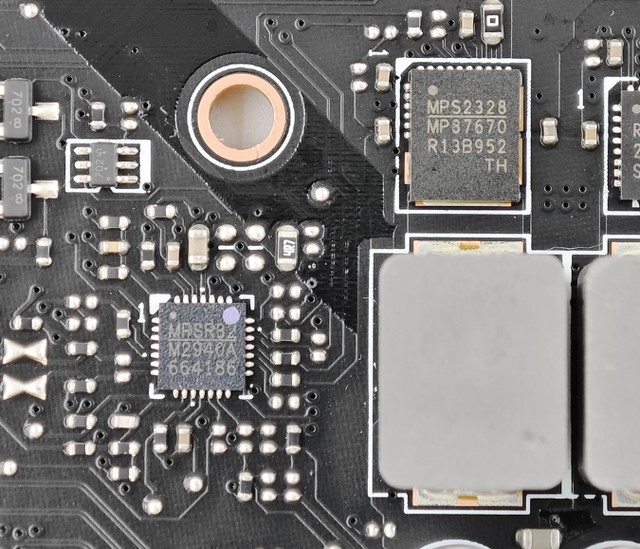

▲ M2940A PWM 控制器、MP87670 DrMos 晶片





全新的 VCCAUX 供電部分,結合以往的 VCCSA 和 VCCIO 的供電,負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電,主機板採用 MPS M2940A PWM 控制器,直出驅動 1 相 VCCAUX 供電,配搭 1 組 MPS MP87670 80A DrMOS 晶片。



MSI MPG B760M EDGE TI WIFI 主機板

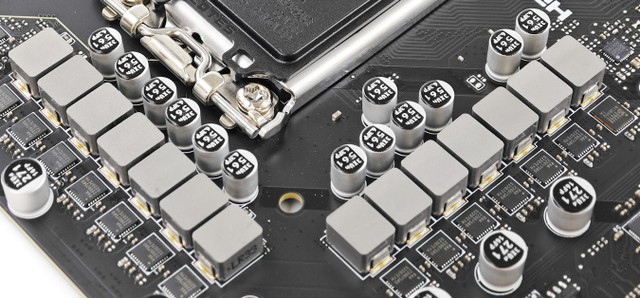

▲ 金屬合金功率電感、低電阻固態電容





VRM 供電模組採用金屬合金功率電感搭配低電阻固態電容,在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定,帶來更穩定的供電輸出。



MSI MPG B760M EDGE TI WIFI 主機板

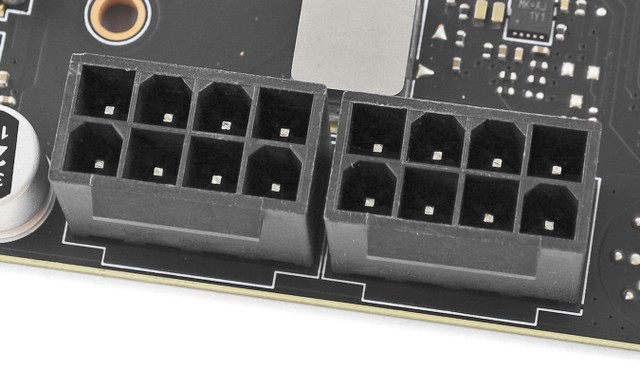

▲ ATX 8+8-pin CPU 供電插槽





MSI MPG B760M EDGE TI WIFI 主機板採用 2 組 ATX 8-pin CPU 供電插槽,可滿足 13 / 14 代 Intel Core 全系列 CPU 電源功耗需求。







VRM 大型金屬散熱器



MSI MPG B760M EDGE TI WIFI 主機板MSI MPG B760M EDGE TI WIFI 主機板

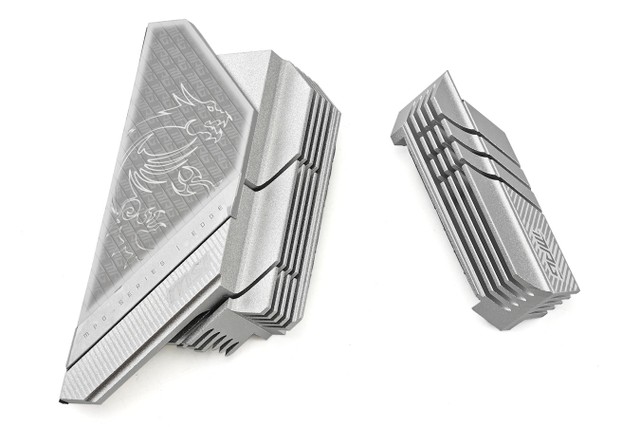

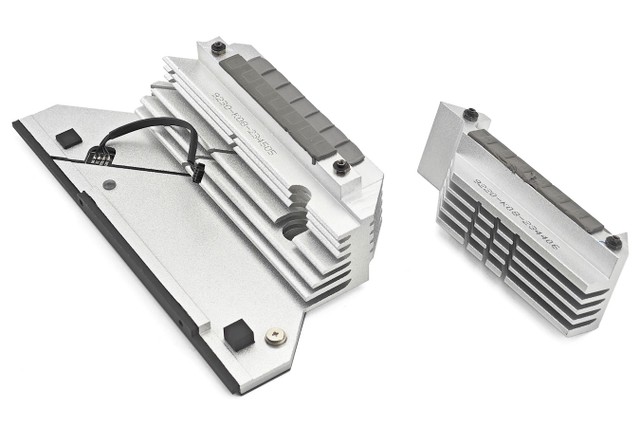

▲ VRM 大型金屬散熱器

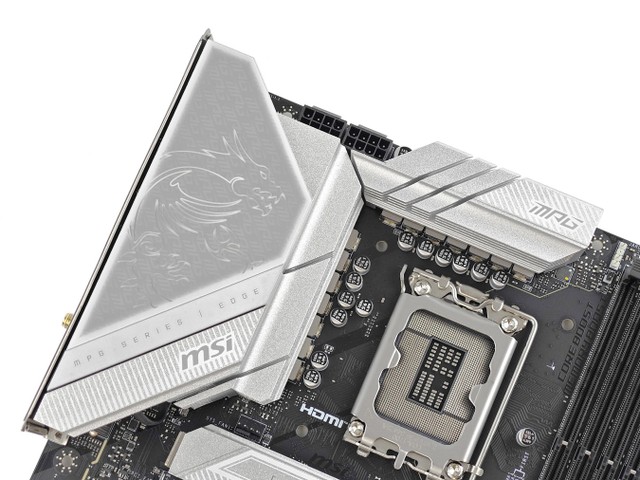

MSI MPG B760M EDGE TI WIFI 主機板搭載 VRM 大型金屬散熱器設計,由 2 組大型鋁擠散熱器組成,具備鋁擠造型散熱鰭片,其中一組的散熱器的尺寸更延伸至整個 I/O Cover 上,以增加更多散熱面積來提升散熱效果,可讓 MOSFET 晶片保特於較低的工作温度,為系統提供穩定的供電輸出。







SMT PCIe 插槽、PCIe 金屬外殼加固插槽



MSI MPG B760M EDGE TI WIFI 主機板

▲ PCIe 5.0 x16 插槽





MSI MPG B760M EDGE TI WIFI 主機板提供 1 組 PCIe x16 插槽,PCI_E1 插槽支援 PCIe 5.0 x16,另外透過 B760 晶片組提供 1 組 PCIe 3.0 x4 插槽 (PCI_E2)。



MSI MPG B760M EDGE TI WIFI 主機板

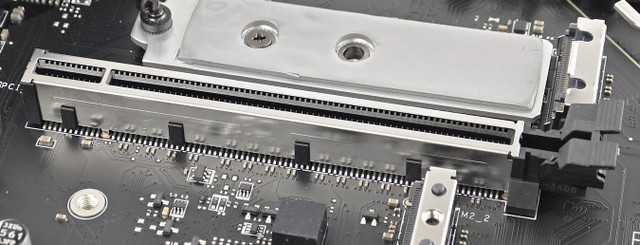

PCI_E1 插槽採用金屬外殼加固設計,可增強插槽的承托力,亦採用 SMT 表面黏著技術的插槽設計,相比傳統 DIP PCIe 插槽,可提供更穩定的訊號傳輸,並減少訊號衰減的機會。





PCIe 插槽配置



PCIe 插槽PCIe 速度PCIe Lanes 分配
PCI_E1 (PCIe x16)PCIe 5.0 x16CPU
PCI_E3 (PCIe x4)PCIe 3.0 x4B760







3 組 M.2 SSD 介面、6 組 SATA 3 介面



MSI MPG B760M EDGE TI WIFI 主機板MSI MPG B760M EDGE TI WIFI 主機板

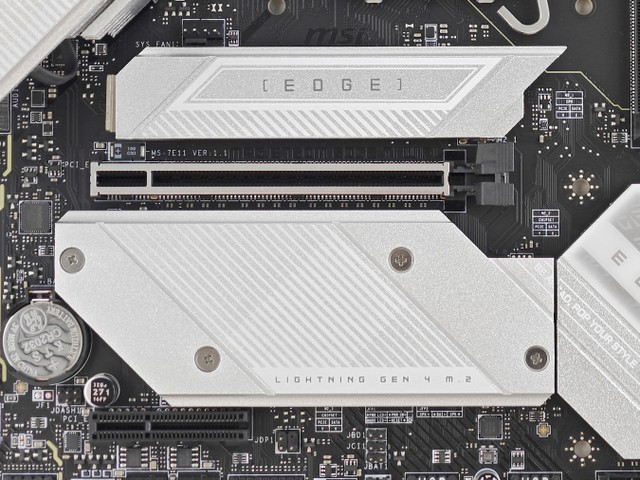

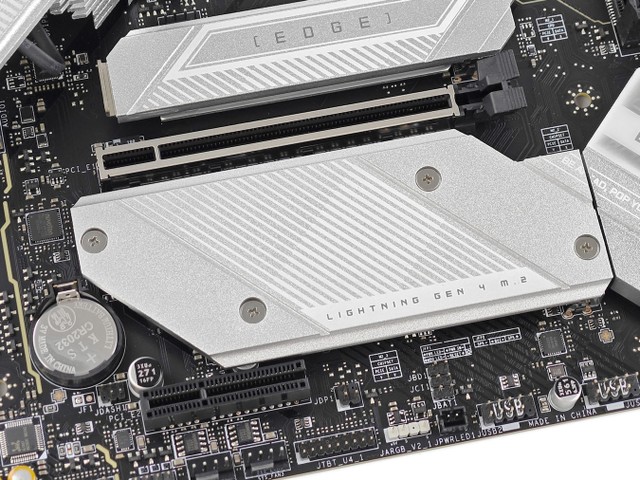

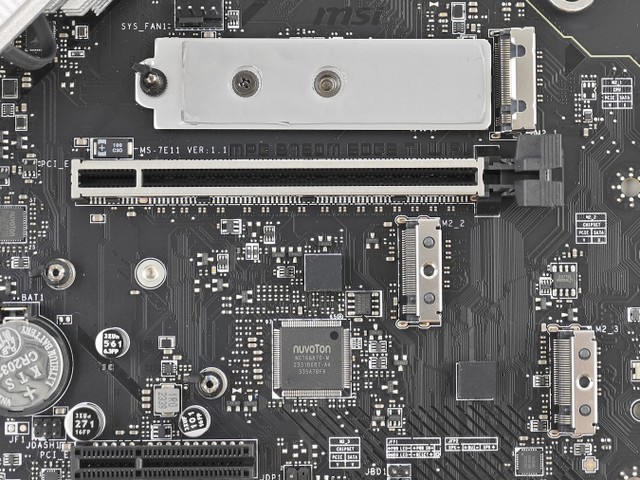

▲ 3 組 M.2 SSD 介面配置

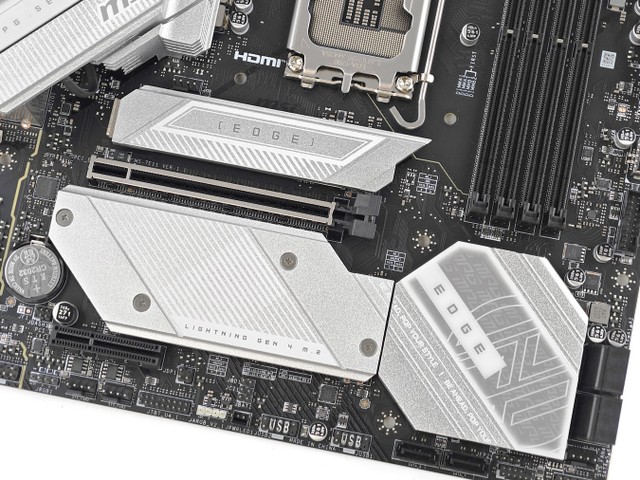

MSI MPG B760M EDGE TI WIFI 主機板提供 3 組 M.2 SSD 介面配置。PCI-E1 插槽上方的 M2_1 插槽支援最高 PCle 4.0 x4,並由 CPU LANES 提供,PCI-E1 插槽下方設有 2 組 M.2 SSD 插槽,上方的 M2_2 插槽和下方的 M2_3 插槽皆支援 PCIe 4.0 x4,由 B760 晶片組提供。





MSI MPG B760M EDGE TI WIFI 主機板MSI MPG B760M EDGE TI WIFI 主機板

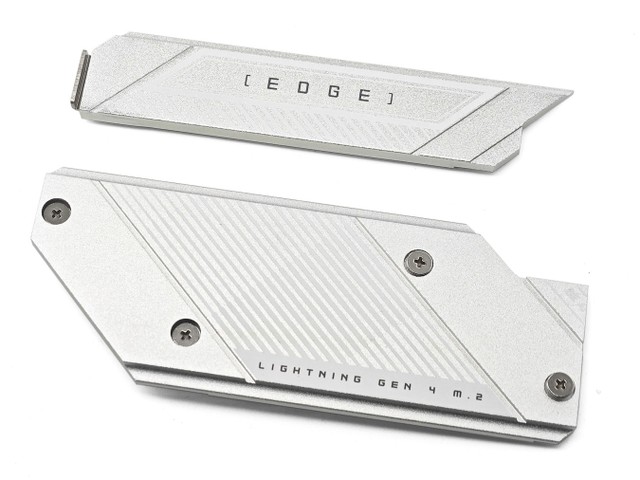

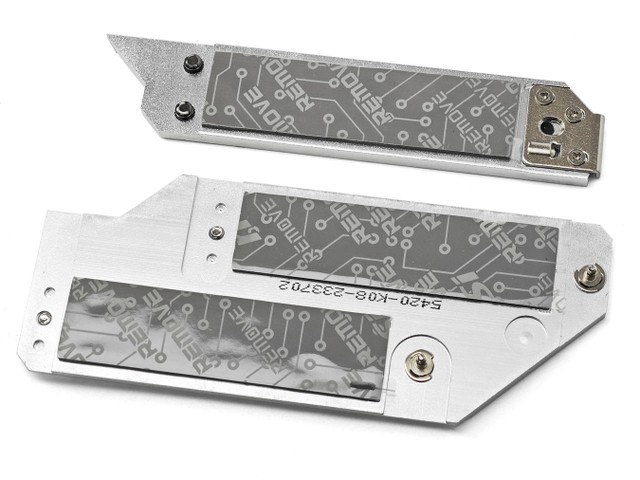

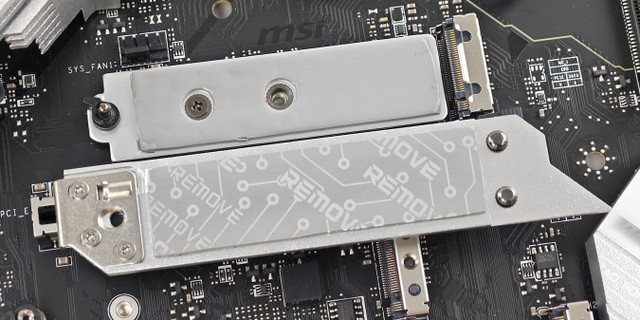

所有 M.2 SSD 插槽皆配備金屬散熱器設計,M2_1 插槽採用獨立薄身散熱片,搭配雙面導熱貼, M2_2 和 M2_3 插槽共用大面積薄身散熱片,搭配單面導熱貼,可滿足高速 M.2 SSD 日常應用的散熱需求。



MSI MPG B760M EDGE TI WIFI 主機板

MSI MPG B760M EDGE TI WIFI 主機板MSI MPG B760M EDGE TI WIFI 主機板

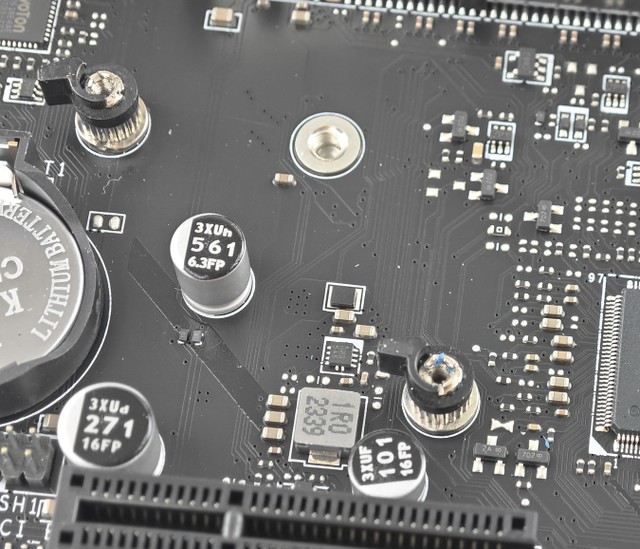

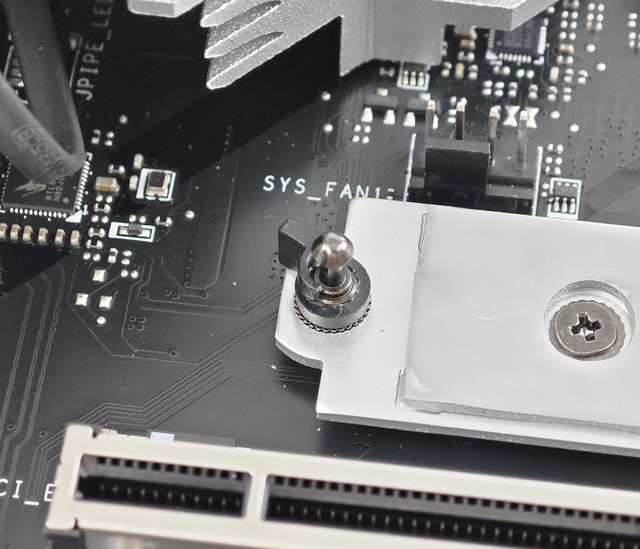

MSI MPG B760M EDGE TI WIFI 在 M2_1 插槽的金屬散熱器採用免螺絲快拆設計,而且所有 M.2 SSD 插槽亦加入免螺絲固定快扣設計,無需使用傳統安裝螺絲,透過旋轉快扣便可把 M.2 SSD 輕鬆快速固定。





M.2 SSD 插槽配置



M.2 插槽M.2 速度支援M.2 長度規格Lanes 分配
M2_1PCIe 4.0 x4 (64 Gb/s)M Key 2280CPU
M2_2PCIe 4.0 x4 (64 Gb/s)M Key 2280B760
M2_3PCIe 4.0 x4 (64 Gb/s) / SATA3 6GbpsM Key 2280B760





MSI MPG B760M EDGE TI WIFI 主機板MSI MPG B760M EDGE TI WIFI 主機板

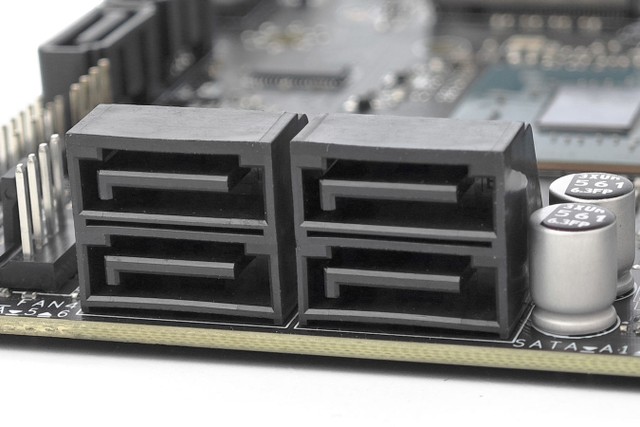

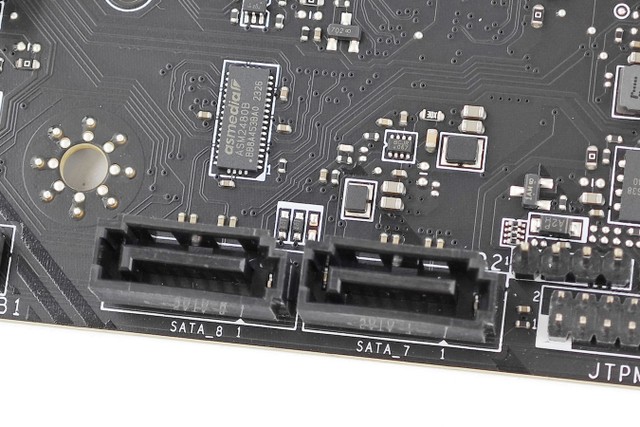

▲ 支援 6 組 SATA 接口





此外,主機板提供了 6 個 SATA 6Gbps 接口,由 B760 系統晶片提供,並支援 RAID 0、RAID 1、RAID 5、RAID 10 運作模式。







8 組 USB 接口、HDMI / DP 輸出、USB-C 20Gbps



MSI MPG B760M EDGE TI WIFI 主機板採用 Pre-Install I/O Shield 設計,預先安裝檔板可節省用家自行安裝的步驟,帶來便利的主機板安裝體驗。



MSI MPG B760M EDGE TI WIFI 主機板

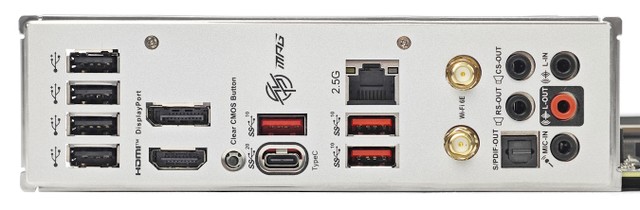

主機板後置 I/O 面板提供 1 組 HDMI 2.1 接口和 1 組 DisplayPort 1.4 接口,前者支援最高 4096x2160@60 Hz 解析度,後者支援最高 7680×4320@60Hz 解析度。另外,提供 4 組 USB 2.0 Type-A 接口、3 組 USB 3.2 Gen2x1 10Gbps Type-A 接口、 以及 1 組 USB 3.2 Gen 2x2 20Gbps Type-C 接口,總共 8 組後置 USB 接口。



MSI MPG B760M EDGE TI WIFI 主機板

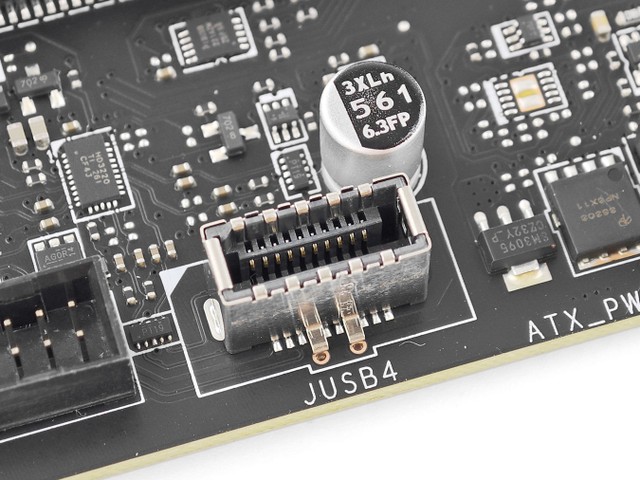

▲ 前置 USB Type-C 10Gbps 接口





主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB Type-C 接口。







Realtek 2.5G LAN 網絡模組



MSI MPG B760M EDGE TI WIFI 主機板

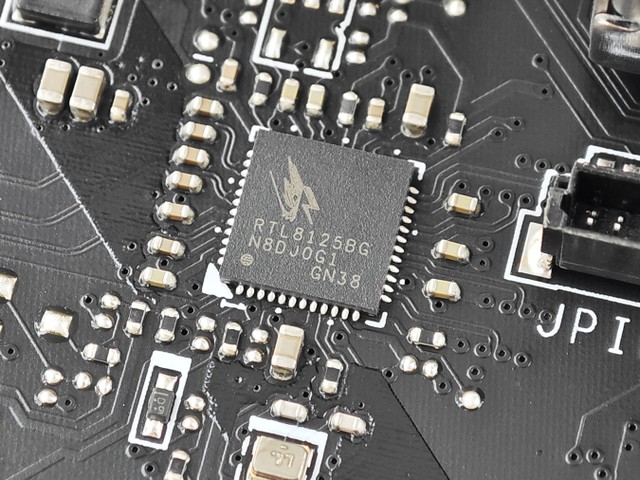

▲ Realtek RTL8125BG 2.5G 網絡晶片





B760M EDGE TI WIFI 採用 Realtek RTL8125BG 2.5G 網絡晶片,支援最高 2,500 Mbps 網絡傳輸速度,並向下支援 1000/100/10 Mbps 速度。







Intel Wi-Fi 6E 無線網絡模組



MSI MPG B760M EDGE TI WIFI 主機板

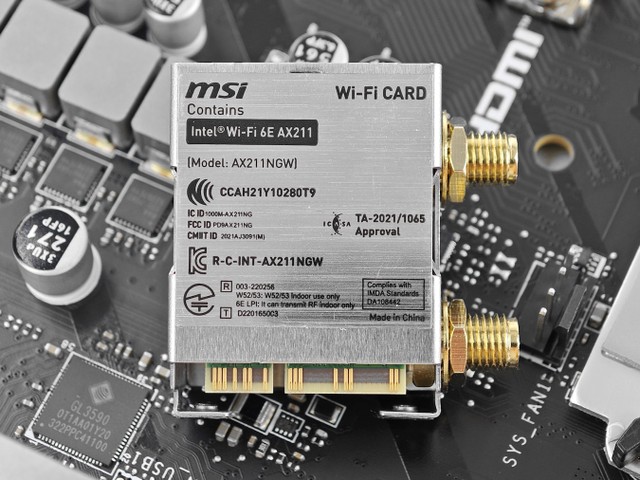

▲ Intel AX211 Wi-Fi Card





無線網絡方面,B760M EDGE TI WIFI 主機板採用 Intel AX211(AX211NGW) Wi-Fi 6E 無線網絡模組,支援 802.11ax 雙頻 2x2 160MHz Wi-Fi 技術,並向下支援 IEEE 802.11 a/b/g/n/ac 無線網絡協定,最高頻段更由 5GHz 升級到 6GHz,近距離傳輸速度更高、更低延遲,同時具備 Bluetooth 5.3 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。







Realtek ALC897 音效晶片



MSI MPG B760M EDGE TI WIFI 主機板

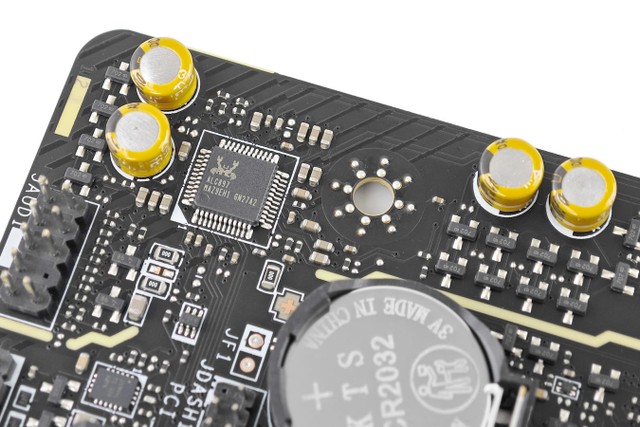

音效方面,B760M EDGE TI WIFI 主機板採用 Realtek ALC897 音效晶片,具備金屬屏蔽罩設計,支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出、DSD 格式播放、音效格式最高為 32-bit / 192KHz,並提供自動偵測耳機抗阻功能,搭配音效處理電容,提供迫真音響效果。







Mystic Light RGB 燈光支援



MSI MPG B760M EDGE TI WIFI 主機板

MSI MPG B760M EDGE TI WIFI 主機板MSI MPG B760M EDGE TI WIFI 主機板

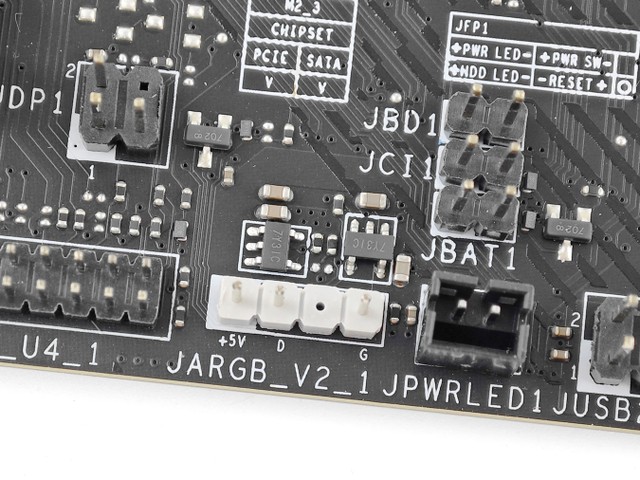

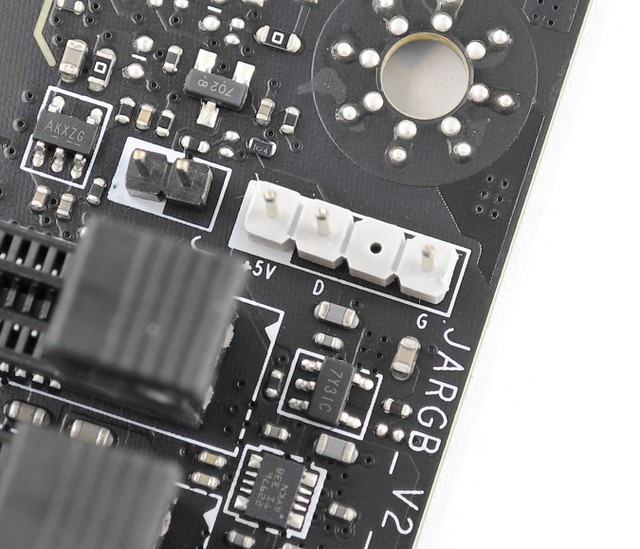

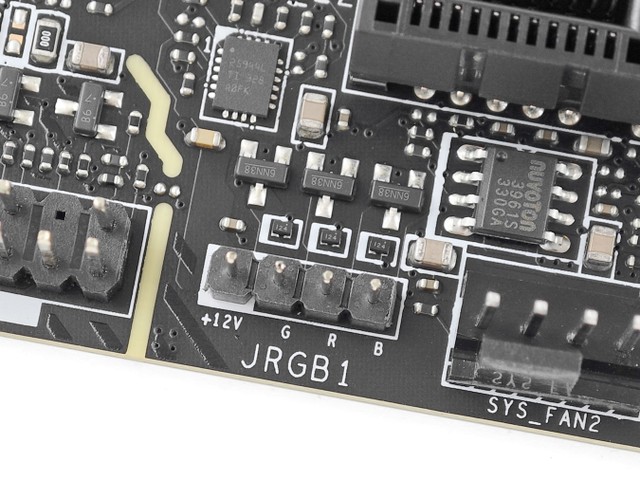

RGB 燈效連接及控制方面,主機板提供 1 組 12V 4-pin RGB 接口,輸出為 12V 2A 24W,2 組 5V 3-pin ARGB 接口,輪出為 5V 3A 15W,以及 1 組實體開關燈效鍵,支援 ARGB Gen1 及 ARGB Gen2 燈光裝置,可透過自家 Mystic Light 軟件控制燈效,讓用家為系統佈置更豐富的 RGB 燈效。







Clear CMOS Button 按鈕



MSI MPG B760M EDGE TI WIFI 主機板

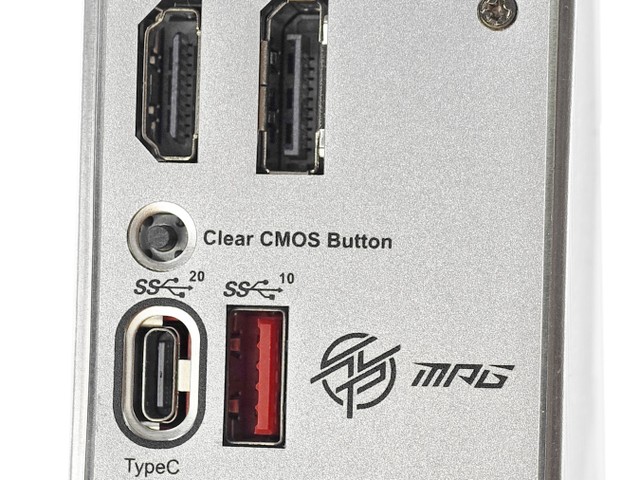

B760M EDGE TI WIFI 後置 I/O 位置設有 Clear CMOS 按鈕等主機板輔助功能。按下 Clear CMOS 按鈕便能清除及重設當前 BIOS 的設定,可解決用家因 BIOS POST 檢測失敗的情況,這功能對於超頻用家非常有幫助。





MSI MPG B760M EDGE TI WIFI 主機板

售價︰HK$1,699

查詢︰Hornington (3626-9898) / Felton (2273-8393)





平平評語:



MSI 全新推出 MPG B760M EDGE TI WIFI 主機板,基本就是 B760 TOMAHAWK WIFI 的 M-ATX 版本,搭載 12 + 1 + 1 個 75A SPS 供電模組,支援最高 DDR5-7800+ OC、最新 PCIe 5.0 介面、3 組 M.2 SSD 配置、2.5G LAN 網絡模組、Wi-Fi 6E 無線網絡、8 組後置 USB 接口,VRM 模組設計能媲美低階的 Z790 主機板,主機板連接擴充功能雖然不及 Z790 主機板, 不過在 B760 M-ATX 主機板之中是最充足豐富的,主機板定位比較像是沒有解鎖 CPU 超頻功能的低階 Z790 M-ATX 主機板,適合一些對 USB 介面及 M.2 SSD 介面有少許需求的中階小型電腦用家。
