較 RTX 3080 Ti 快 100% ?
NVIDIA GeForce RTX 4080 FE 實測
文: John Lam / 評測中心


NVIDIA 正式發佈全新 GeForce RTX 4080 顯示卡,採用全新 AD103 繪圖核心、升級新一代 Ada Lovelace GPU 微架構,增至 9,728 個 CUDA Core、第 3 代 RT Core 及第 4 代 Tensor Core、16GB GDDR6X 容量,與上代架構相比光刪化性能提升 2 倍、Ray Tracing 性能提升 4 倍,啟動 DLSS 3 後新卡性能較 RTX 3080 Ti 快 1 倍但功耗降低 10%,MSRP 定價 US$1,199,HKEPC 收到GeForce RTX 4080 Founder Edition 與 RTX 3080 Ti 進行測試。



NVIDIA GeForce RTX 4080 Founder Edition





MSI

收到由 NVIDIA 送測 GeForce RTX 4080 Founder Edition 顯示卡,外觀設計基本上與 RTX 4090 FE 完全一樣,與上代 GeForce RTX 3080 Ti 相似,只有少許細節上的差異,例如金屬外框向內微凹,使用的字體亦有所改動,上手後可以感受到 NVIDIA 對精雕細節的重視。





MSIMSI





卡的正面都是霧黑色的散熱鰭片,邊緣採用鈦金色鋁金屬框架,X 框架上刻有 RTX 4080 字樣,沿用軸向式散熱設計,正反兩面各有一個 12cm 散熱風扇,能夠將部份廢熱排向 CPU 區域及直接排出機箱,令機箱內部溫度變得更平均。



RTX 4080 FE



GeForce RTX 4080 Founder Edition 相較 RTX 3080 Ti 更龐大,尺寸為 304mm x 137mm x 61mm 根本上細機箱都可以直接略過,用上 Triple Slot 散熱器、雙 12cm 軸向式散熱風扇,頂端 GeForce RTX 字樣在運作時會透出白色 LED 燈效,太靚仔了。



RTX 4080 FE

考慮到大部份人安裝顯示卡後,從機箱外看進去只會看到卡背,NVIDIA 將設計反轉了把背板變成正面,並顯示著「RTX 4080」字樣,整張卡所有螺絲孔都用磁吸隱藏了,NVIDIA 真的是從用家的角度、在細節中作出了考量,難怪那麼多玩家想買 Founder Edition。







NVIDIA PG139 SKU 360



RTX 4080 SUPRIM X





拆開散熱器後,可以看到 GeForce RTX 4080 Founder Edition 拆開散熱器,可以看到它採用 PG139 SKU 360 公板設計,與 RTX 3080 Ti PCB 佈局非常相似 ,NVIDIA 刻意將電路板盡量縮小,讓卡身可以褸空讓軸向式風扇將帶氣流帶到 CPU 區域,12 Layers PCB 設計並經過低阻抗提供訊號及電力傳輸優化,同時保留了不俗的超頻性能。





RTX 4080 SUPRIM X





供電設計方面,升級至 16 相 Dual FET 供電模組設計,其中 13 相負責 GPU 供電、3 相負責 GDDR6X 供電,採用 Monolithic Power Systems MP2891 VRM 控制晶片配搭 Monolithic Power Systems MP86957 70A DrMOS 晶片。





NVIDIA AD103-300 繪圖核心



NVIDIA GeForce RTX 4080 採用了經刪減後的 AD103-300 繪圖核心,採用 TSMC 4N 制程、擁有 459 億個電晶體、Die Size 約為 379mm²,部份單元作出了屏蔽,擁有 7 個 GPC 單元、38 個 TPC 紋理處理群集及 76 個 SM 串流多處理器,具備 9,728 個 CUDA Cores、76 個 RT Cores 及 304 個 Tensor Cores。





RTX 4080 FE

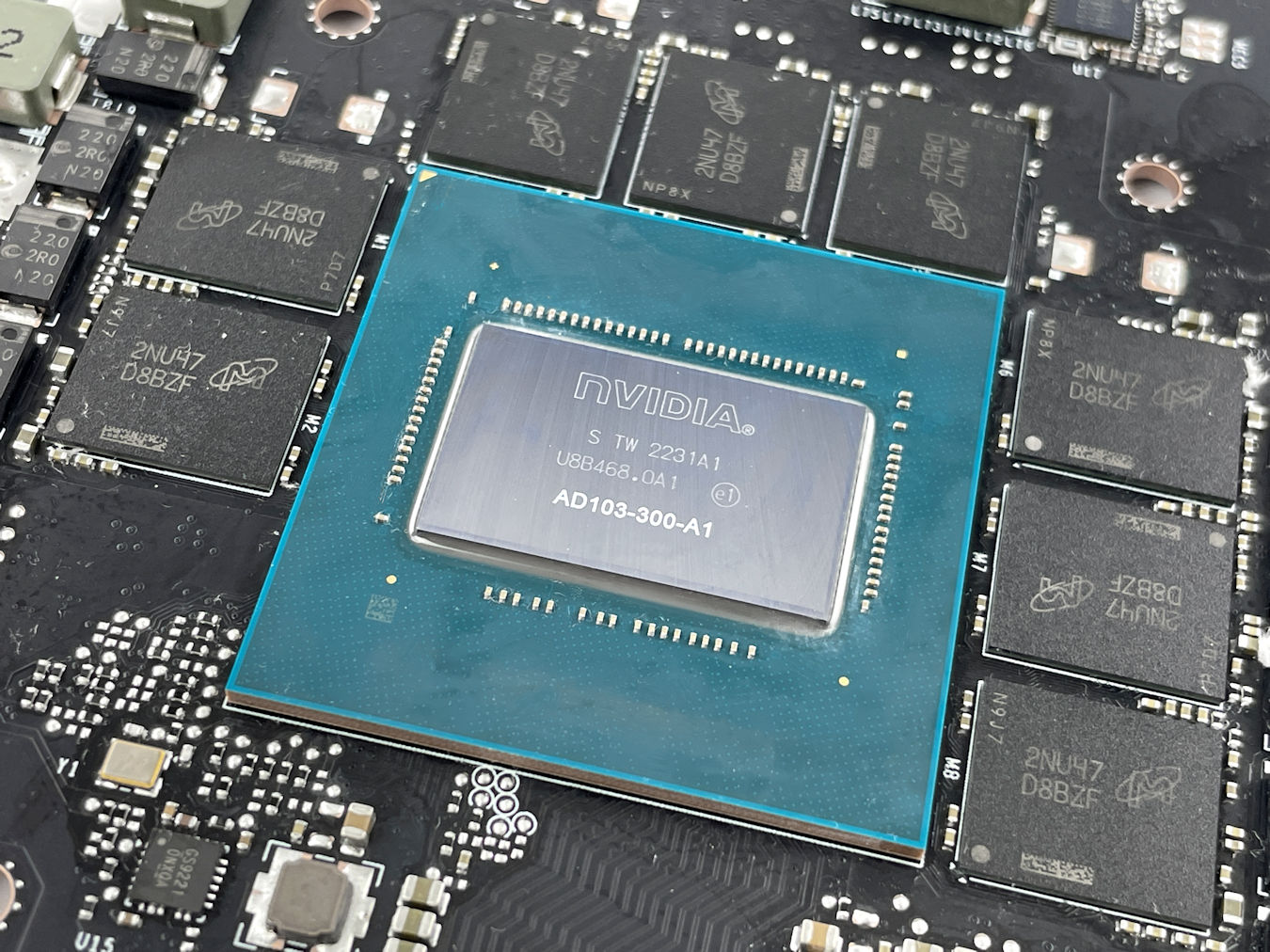

▲ NVIDIA AD103-300-A1 繪圖核心





核心時脈方面,雖然晶片規模大幅提升但受惠於 TSMC 4N 制程,GPU 時脈相較上代大幅提升,GeForce RTX 4080 FE 預設時脈為 2,205MHz Base Clock、2,505MHz Boost Clock,支援 GPU Boost 4.0 技術可因應負載自動超頻至更高時脈,最高 TGP 為 320W 比 RTX 3080 Ti 低 30W。







256-bit 16GB GDDR6X 記憶體容量



記憶體方面,GeForce RTX 4080 具備 16GB GDDR6X 記憶體容量及 256-bit 記憶體控制器,採用更高速的 22.4Gbps GDDR6X 顆粒,記憶體頻寬為 716.8GB/s 雖然比 RTX 3080 Ti 少,但擁有更高的 64MB L2 Cache 容量,以滿足更高解析度、更複雜的著色器渲染運算畫面。





RTX 4080 FE

▲ Micron D8BZF 22.4Gbps GDDR6X 記憶體





採用了8 顆 Micron D8BZC GDDR6X 顆粒編號,為 MT61K512M32KPA-24,其最高速度為 24Gbps,因此擁有一定記憶體超頻空間 ,每顆單顆容量為 16Gbit (2GB),總容量為 16GB 繪圖記憶體容量。







Triple Slot 軸向式散熱器設計

AD102

AD102AD102





NVIDIA GeForce RTX 4080 FE 沿用軸向式散熱設計,設計與 RTX 3090 Ti 相同只是變得更巨型了,Triple Slot 雙 12 cm 風扇,GPU / VRM 及 GDDR6X 記憶體位置被巨型 Vapor Chamber 均熱板覆蓋,再透過 6 支導熱管傳導致另一組散熱鰭片,搭配兩顆 12cm 風扇,其中一顆反葉設計讓冷空間穿過卡身未端排向 CPU 區域。





採用 12VHPWR 供電接口

RTX 4080 FE



供電方面,GeForce RTX 4080 Founder Edition 採用 12 +4 Pin 的 12VHPWR 供電接口,單一接口最高可提供 600W 供電,由於原生支援 12VHPWR 連接線的 PSU 太少,NVIDIA 隨產品附連 PCIe 8Pin to 12VHPWR 轉接線,由於 RTX 4080 的 TGP 只有 320W,因此附連的轉接線只需接上 3 個 PCIe 8 Pin 即可,要記住轉接線有機械限制,在其觸點開始磨損之前可以處理連接週期的最大次數 30 次,同時不要過份彎份使用否則可能會導致短路。







2 個 8K@60Hz HDR 顯示輸出



RTX 4080 FE



NVIDIA GeForce RTX 4080 Founder Edition 提供了 3 組 Display Port 1.4a + DSC 及 2 組 HDMI 2.1 影像輸出接口,兩種輸出介面皆可提供最高 4K@240Hz 或 8K@60Hz 12bit HDR 解析度輸出,支援 VEGA DSC 1.2 無損壓縮顯示功能,單卡能提供最高 2 個 8K@60Hz HDR 顯示輸出,或是組合 2 組 DisplayPort 接口提供單一 8K@120Hz HDR 輸出。
