NVIDIA 正式發佈全新 GeForce RTX 4090 顯示卡，採用全新 AD102 繪圖核心、升級新一代 Ada Lovelace GPU 微架構，增至 16,384 個 CUDA Core、第 3 代 RT Core 及第 4 代 Tensor Core、24GB GDDR6X 容量，與上代架構相比光刪化性能提升 2 倍、Ray Tracing 性能提升 4 倍，並且在絕大部份遊戲下 4K 光追能夠達至 100 FPS+，HKEPC 收到 NVIDIA GeForce RTX 4090 Founder Edition 與舊代旗艦卡進行測試。
NVIDIA GeForce RTX 4090 Founder Edition
收到由 NVIDIA 送測 GeForce RTX 4090 Founder Edition 繪圖卡，外觀設計與上代 GeForce RTX 3090 Ti 相似，只有少許細節上的差異，例如金屬外框向內微凹，使用的字體亦有所改動，上手後可以感受到 NVIDIA 對精雕細節的重視，卡的正面都是霧黑色的散熱鰭片，邊緣採用鈦金色鋁金屬框架，並且印有 RTX 3090 字樣，沿用軸向式散熱設計，正反兩面各有一個 12cm 散熱風扇，能夠將部份廢熱排向 CPU 區域及直接排出機箱，令機箱內部溫度變得更平均。
GeForce RTX 4090 Founder Edition 相較 RTX 3090 Ti 更龐大，尺寸為 304mm x 137mm x 61mm 根本上細機箱都可以直接略過，用上 Triple Slot 散熱器、雙 12cm 軸向式散熱風扇，頂端 GeForce RTX 字樣在運作時會透出白色 LED 燈效，太靚仔了。
考慮到大部份人安裝顯示卡後，從機箱外看進去只會看到卡背，NVIDIA 將設計反轉了把背板變成正面，並顯示著「RTX 4090」字樣，整張卡所有螺絲孔都用磁吸隱藏了，NVIDIA 真的是從用家的角度、在細節中作出了考量，難怪那麼多玩家想買 Founder Edition。
NVIDIA PG136D 公板設計
拆開散熱器後，可以看到 GeForce RTX 4090 Founder Edition 拆開散熱器，可以看到它採用 PG136D 公板設計，與 RTX 3090 Ti PCB 佈局非常相似 ，NVIDIA 刻意將電路板盡量縮小，讓卡身可以褸空讓軸向式風扇將帶氣流帶到 CPU 區域，12 Layers PCB 設計並經過低阻抗提供訊號及電力傳輸優化，同時保留了不俗的超頻性能。
供電設計方面，升級至 23 相 Dual FET 供電模組設計，其中 20 相負責 GPU 供電、3 相負責 GDDR6X 供電，採用 Monolithic Power Systems MP2891 VRM 控制晶片配搭 Monolithic Power Systems MP86957 70A DrMOS 晶片。
NVIDIA AD102-300 繪圖核心
NVIDIA GeForce RTX 4090 採用了經刪減後的 AD102-300 繪圖核心，採用 TSMC 4N 制程、擁有 763 億個電晶體、Die Size 約為 608.5mm²，部份單元作出了屏蔽，刪減至只有 11 個 GPC 單元、64 個 TPC 紋理處理群集及 128 個 SM 串流多處理器，具備 16,384 個 CUDA Cores、128 個 RT Cores 及 512 個 Tensor Cores。
▲ NVIDIA AD102-300-A1 繪圖核心
核心時脈方面，雖然晶片規模大幅提升但受惠於 TSMC 4N 制程，GPU 時脈相較上代大幅提升，GeForce RTX 4090 FE 預設時脈為 2.23GHz Base Clock、2.52MHz Boost Clock，支援 GPU Boost 4.0 技術可因應負載自動超頻至更高時脈，最高 TDP 為 450W 與 RTX 3090 Ti 相同。
384-bit 24GB GDDR6X 記憶體容量
記憶體方面，GeForce RTX 4090 具備 24GB GDDR6X 記憶體容量及 384-bit 記憶體控制器，記憶體頻寬由 448GB/s 提升至高達 1008GB/s (1TB/s)，再加上更高的 74MB L2 Cache 容量，以滿足更高解析度、更複雜的着色器渲染運算畫面。
▲ Micron D8BZC 21Gbps GDDR6X 記憶體
採用了12 顆 Micron D8BZC GDDR6X 顆粒編號，為 MT61K512M32KPA-21:U 並支援 ECC 功能，每顆單顆容量為 16Gbit (2GB)，總供 24GB 繪圖記憶體容量，採用單面 24GB GDDR6X 記憶體配置，可避免 RTX 3090 雙面 24GB GDDR6X 記憶體配置的背面記憶體顆粒過熱問題，在 NVIDIA Control Panel 程式中，用家可以看到 GeForce RTX 4090 可支援 NVIDIA Quadro / Tesla 系列專業繪圖卡才能擁有的 ECC 功能。
Triple Slot 軸向式散熱器設計
NVIDIA GeForce RTX 4090 FE 沿用軸向式散熱設計，設計與 RTX 3090 Ti 相同只是變得更巨型了，Triple Slot 雙 12 cm 風扇，GPU / VRM 及 GDDR6X 記憶體位置被巨型 Vapor Chamber 均熱板覆蓋，再透過 6 支導熱管傳導致另一組散熱鰭片，搭配兩顆 12cm 風扇，其中一顆反葉設計讓冷空間穿過卡身未端排向 CPU 區域。
採用 12VHPWR 供電接口

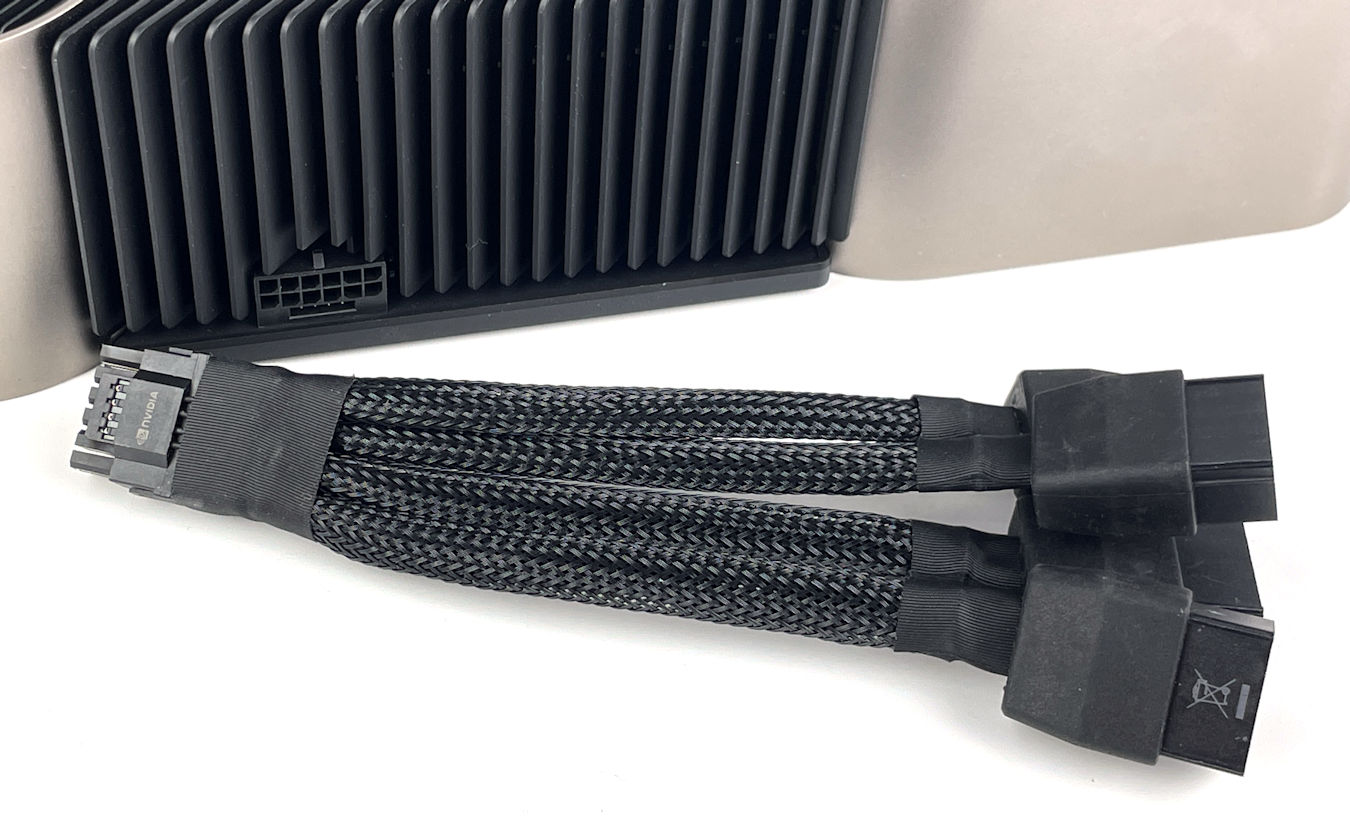

供電方面，GeForce RTX 4090 Founder Edition 採用 12 +4 Pin 的 12VHPWR 供電接口，單一接口最高可提供 600W 供電，由於原生支援 12VHPWR 連接線的 PSU 太少，NVIDIA 隨產品附連 PCIe 8Pin x4 to 12VHPWR 轉接線，要記住轉接線有機械限制，在其觸點開始磨損之前可以處理連接週期的最大次數 30 次，同時不要過份彎份使用否則可能會導致短路。
軸向式散熱器設計
NVIDIA GeForce RTX 4090 Founder Edition 提供了 3 組 Display Port 1.4a + DSC 及 2 組 HDMI 2.1 影像輸出接口，兩種輸出介面皆可提供最高 4K@240Hz 或 8K@60Hz 12bit HDR 解析度輸出，支援 VEGA DSC 1.2 無損壓縮顯示功能，單卡能提供最高 2 個 8K@60Hz HDR 顯示輸出，或是組合 2 組 DisplayPort 接口提供單一 8K@120Hz HDR 輸出。
