MSI 全新推出 MAG Z690 TORPEDO 主機板，採用直出式 18 相 70A 數位供電模組，並支援 3 組 PCIe x16 插槽、4 組 M.2 NVMe SSD 配置、 2.5G LAN 網絡模組，除了具備不俗的供電用料，亦提供充足的主機板連接及擴充功能，在入門中階的 Z690 DDR5 主機板中，更擁有超強的記憶體超頻表現。
MSI MAG Z690 TORPEDO 主機板
▲ MSI MAG Z690 TORPEDO 主機板
MSI 全新推出 MAG Z690 TORPEDO 主機板，定位為 MSI MAG 入門中階 Z690 DDR5 主機板，採用 16 + 1 + 1 相 70A DrMOS 供電模組，搭配大型鋁擠鰭片散熱器，可提供不俗穩定的高性能輸出，支援最高 DDR5-6400+ OC、最新 PCIe 5.0 傳輸介面、4 組 M.2 NVMe SSD 配置、2.5G LAN 網絡模組，提供不俗的主機板連接和擴充功能，可滿足大部分用家的需求。

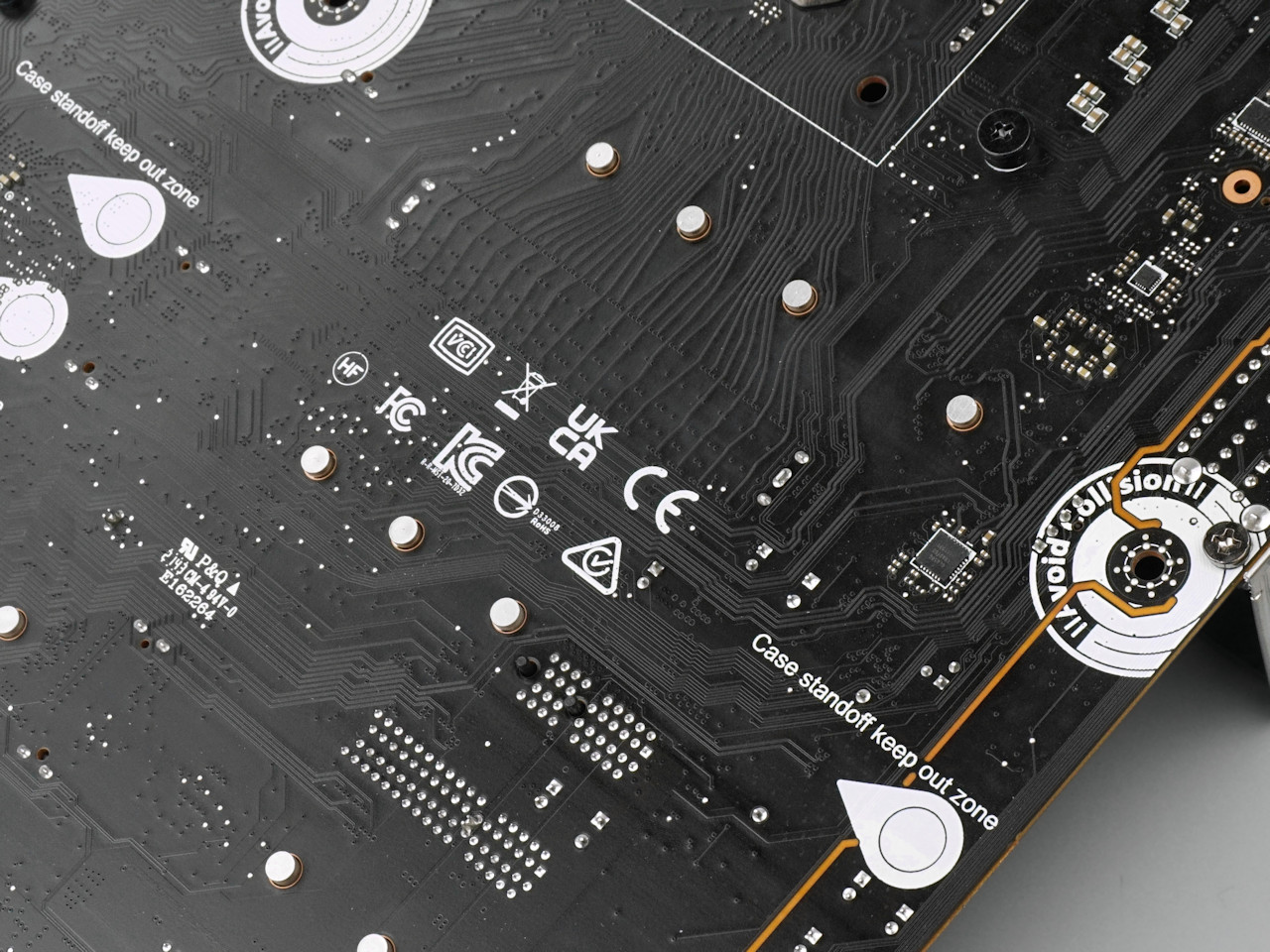

MSI MAG Z690 TORPEDO 主機板為 ATX Form Factor 規格，尺寸為 30.5cm x 24.4cm，具備 6 層 2oz Copper 伺服器等級 PCB，為配合 MAG TORPEDO 軍事魚雷的主題，主機板散熱器和記憶體插槽都用上海軍藍色配色，軍事硬派般的風格令產品更具穩固可靠的形象，散熱器更採用金屬噴砂和金屬拉絲紋等表面加工處理，大大增加提升外觀質感。
支援第 12 代 Core 處理器、全新 LGA 1700 Socket
新一代 Z690 晶片組主機板改用全新 LGA 1700 處理器介面，外觀較舊有的 LGA 115X、1200 有著相當大的差別，不但從正方型變成長方型，尺寸為 37.5mm x 45.0mm，防呆的凹槽移至上下各兩處而不是左右兩側各一，更大的改動在於 Socket 裝載板的打開方式換成類似 LGA 1366 的結構，插座杆與裝載板的方向相反。
▲ 全新 LGA 1700 Socket
雖然這代的處理器介面稱作 LGA 1700，但實際上 LGA Pin 數為 1800 個引腳，暫時有 100 個引腳尚未作出定義，將會預留給未來的 CPU 作為額外電源或 I/O 引腳之用，做法與當年 LGA 2011 相似。
第 12 代桌上型 Intel Core 處理器規格
| 處理器 | P-Core 數量 | E-Core 數量 | 核心/線程 | L3 快取 | P-Core 基礎/最高渦輪/最高渦輪3.0時脈 (GHz) | E-Core 基礎/全最高渦輪時脈 (GHz) | 解鎖超頻 | TDP PL1 | TDP PL2 | IGP |
| Intel Core i9-12900K | 8 | 8 | 16/24 | 30MB | 3.2 / 5.1 / 5.2 | 2.4 / 3.9 | ✔ | 125W | 241W | UHD 770 |
| Intel Core i9-12900KF | 8 | 8 | 16/24 | 30MB | 3.2 / 5.1 / 5.2 | 2.4 / 3.9 | ✔ | 125W | 241W | - |
| Intel Core i7-12700K | 8 | 4 | 12/20 | 25MB | 3.6 / 4.9 / 5.0 | 2.7 / 3.8 | ✔ | 125W | 190W | UHD 770 |
| Intel Core i7-12700KF | 8 | 4 | 12/20 | 25MB | 3.6 / 4.9 / 5.0 | 2.7 / 3.8 | ✔ | 125W | 190W | - |
| Intel Core i5-12600K | 6 | 4 | 10/16 | 20MB | 3.7 / 4.9 / - | 2.8 / 3.6 | ✔ | 125W | 150W | UHD 770 |
| Intel Core i5-12600KF | 6 | 4 | 10/16 | 20MB | 3.7 / 4.9 / - | 2.8 / 3.6 | ✔ | 125W | 150W | - |
全新第 12 代 Core 系列 Alder Lake 處理器由過往的 14nm 製程升級至最新「Intel 7」10nm Enhanced SuperFin 製程，採用了大小核混合架構，大核心 (P-Core) 為高效能的 Golden Cove 微架構，小核心 (E-Core) 則為高能耗效率的 Gracemont 微架構，核心數量最高為 16 核心、24 線程設計，最高 PL2 功耗為 241W，對比上代 Rocket Lake 擁有最高 19% 的 IPC 效能提升。同時支援全新 DDR5 及舊有 DDR4 記憶體模組，支援原生 DDR5-4800 及 DDR4-3200 記憶體速度。並且加入全新 PCIe 5.0 傳輸技術，提供 16 條 PCIe 5.0 及 4 條 PCIe 4.0 線路。
Intel Z690 系統晶片
▲ PCH 散熱器 (左) & Intel Z690 系統晶片 (右)
全新 Intel Z690 晶片組將與 CPU 之間進行傳輸的 DMI 通道從以往的 DMI 3.0 升級至 DMI 4.0，同時通道數維持 x8，頻寬相較上代再度翻倍至 15.75GB/s，令擴充裝置及週邊晶片的 I/O 頻寬更充裕，進一步減低出現 DMI 頻寬瓶頸的機會。隨著 DMI 通道的提升，新一代晶片組也能夠提供更多 PCIe 通道，包括 12 條 PCIe 4.0 及 16 條 PCIe 3.0 通道。SATA 及 USB 介面總數不變，但 USB 3.2 Gen 2x2 20Gbps 接口的數量上限提升至 4 個。
支援最高 DDR5-6400+ OC

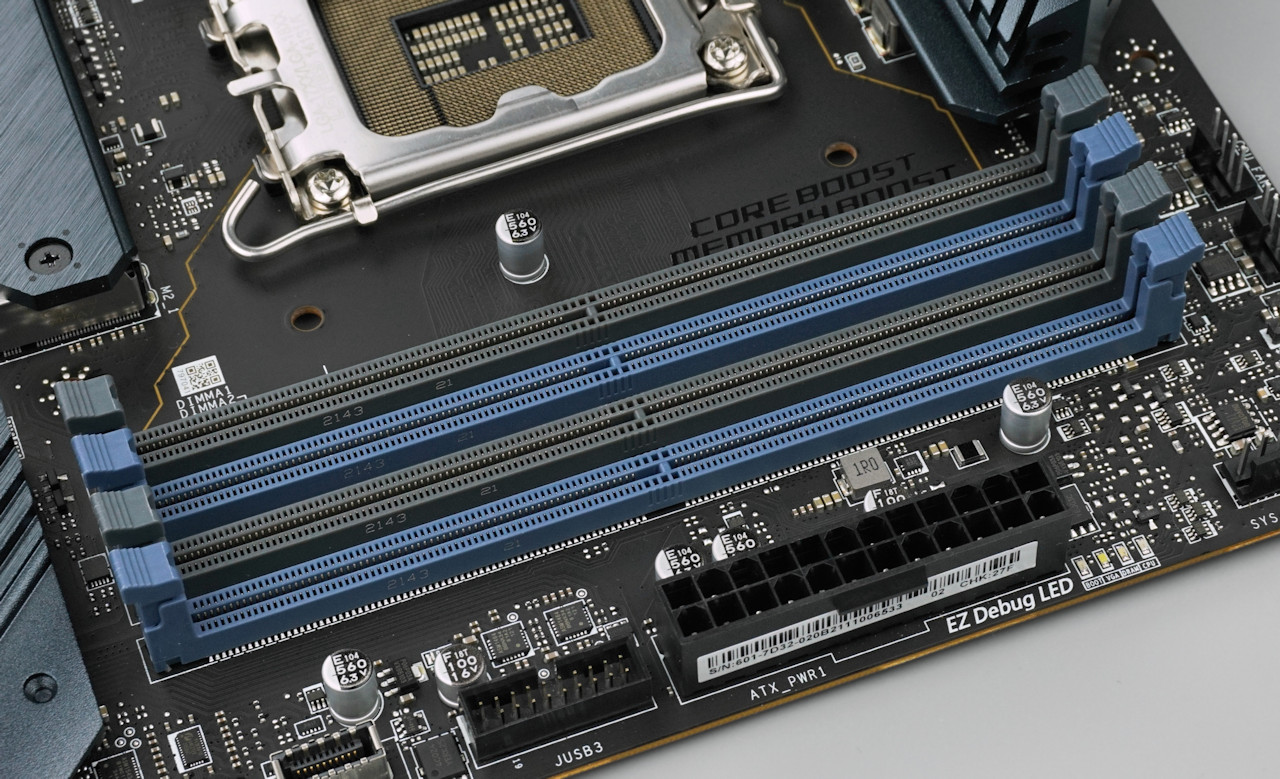

▲ 支援 4 組 DDR5 DIMM 擴充槽
記憶體方面，MSI MAG Z690 TORPEDO 主機板為 Z690 DDR5 版本，設有 4 組 DDR5 DIMM 擴充槽，採用 SMT 表面黏著技術的插槽以減少訊號干擾，支援 Dual Channel 雙通道模式、 2 DIMM per Channel 配置，每組 DIMM 擴充槽最大支援 32GB 容量，系統記憶體最大容量為 128GB。
根據主機板的官方規格，MSI MAG Z690 TORPEDO 最高支援 DDR5-6400+ OC / DDR-5400+ OC (1DPC 1R / 1DPC 2R) 速度，筆者採用 TEAM T-FORCE DELTA RGB DDR5-6000 CL40 16GBx2 記憶體套裝，在手動調整工作電壓及延遲值後成功超頻至 DDR5-7000 CL46 CR2 並完成 AIDA64 記憶體讀寫速度測試，記憶體超頻能力非常強勁。
*雖然筆者能夠使用 Z690 TORPEDO 超頻至 DDR5-7000 速度，但實際使用的記憶體的顆粒並沒有強大到能穩定於 DDR5-7000。假若需要通過燒機穩定度測試，只能夠超頻至 DDR5-6600 速度，不過仍然超過官方標示的速度，證明 MSI 主機板的線路最佳化以及 BIOS 調校非常不錯。
16 + 1 + 1 相 70A 直出式數位供電
▲ 18 相數位供電模組設計
VRM 供電模組方面，MSI MAG Z690 TORPEDO 主機板採用 16 + 1 + 1 相直出式數位供電模組，其中 16 相為 CPU vCore 供電、1 相為 VCCGT 供電、1 相為 VCCAUX 供電，，全面棄用 Phase Doubler 倍相晶片，帶來更低的電壓漣波效應 (Ripple Effect)，增加電流輸出準確度，而且對比傳統並聯式及雙倍功率級供電擁有更高電源效率。
▲ MPS MP2960 PWM 控制器
▲ MPS MP87992 DrMOS 晶片
MSI MAG Z690 TORPEDO 主機板採用 MPS MP2960 PWM 控制器，可同時驅動 CPU vCore 和 VCCGT 輸出，直出驅動 16 相 CPU vCore 供電和 1 相 VCCGT 供電，配搭 16 + 1 組 MPS MP87992 70A DrMOS 晶片，單顆能夠提供最高 70A 持續電流處理能力，vCore 部分總輸出可達 1120A 電流負載。
▲ MPS M2940A PWM 控制器
全新的 VCCAUX 供電部分，結合以往的 VCCSA 和 VCCIO 的供電，負責處理 CPU 內部記憶體控制器和 PCIe 控制器供電，主機板採用 MPS M2940A PWM 控制器，直出驅動 1 相 VCCAUX 供電，配搭 1 組 MPS MP87992 70A DrMOS 晶片。
▲ 採用金屬合金功率電感和 Nippon Chemi-Con 日系電容
採用金屬合金功率電感和 Nippon Chemi-Con PEX 系列電容，能平滑 CPU VCore 電壓供應的穩定性，並具備低 ESR/ESL 電阻的特性，在高頻率運作仍能保持穩定性，並能有效降低供電時所產生的雜訊及電力損耗，可提升系統穩定性及增強超頻能力。

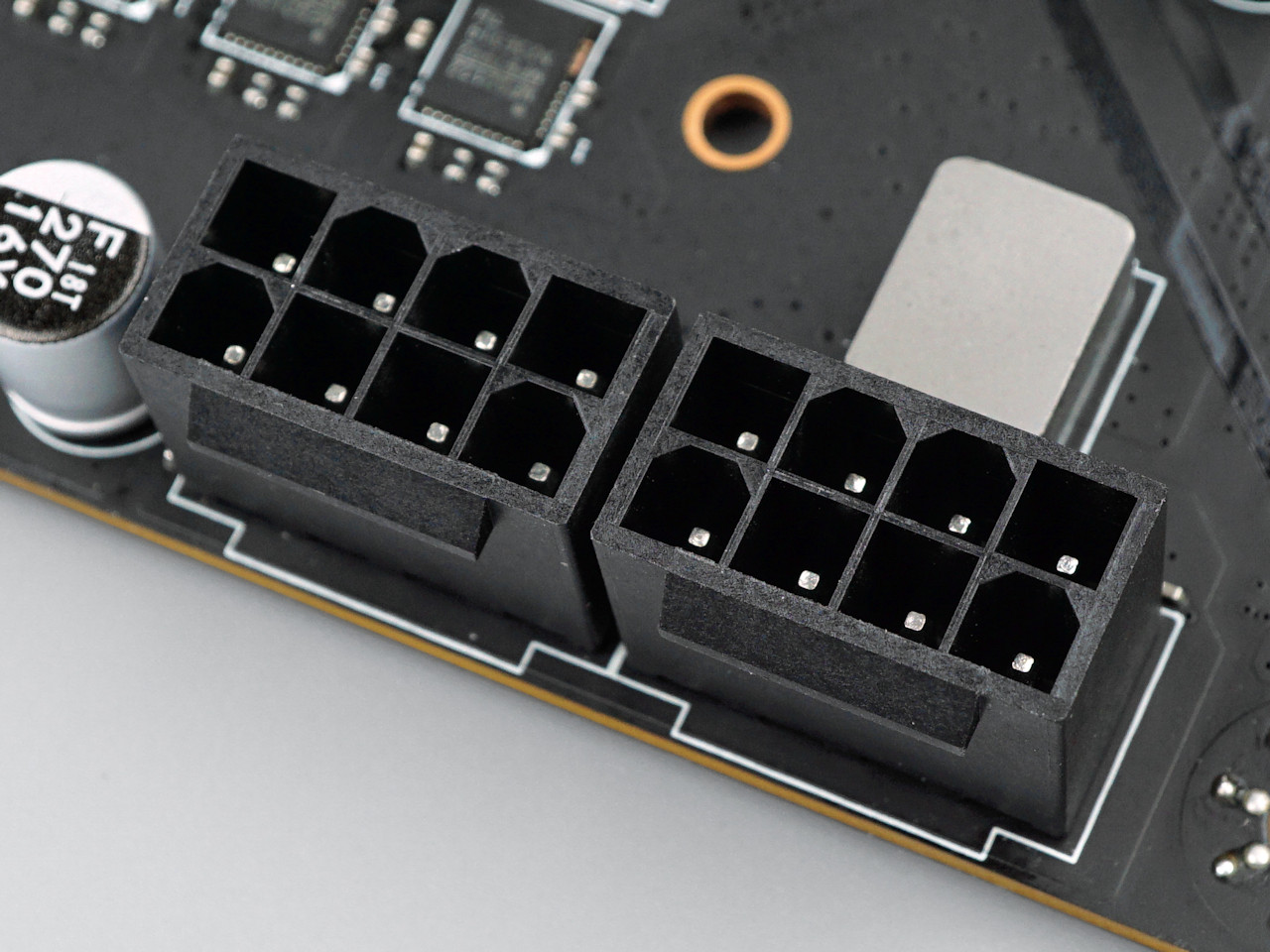

▲ CPU 8+8pin 供電插槽
MSI MAG Z690 TORPEDO 主機板採用 2 組 ATX 8-pin CPU 供電插槽，以提供足夠的 CPU 電源功耗需求。
大型鋁擠鰭片散熱器
▲ 大型鋁擠鰭片散熱器
VRM 散熱器部分，MSI MAG Z690 TORPEDO 主機板用 2 組大型鋁擠鰭片散熱器，具備鋁擠散熱鰭片和坑紋設計，其中 1 組散熱器的尺寸更延伸至整個 I/O Cover 上，以增加散熱面積來加強散熱性能，更搭載了高性能 7 W/mk 導熱貼以加強傳熱性能，確保系統提供穩定的高性能輸出。
Lightning Gen 5 PCI-E、PCIe Steel Armor 插槽

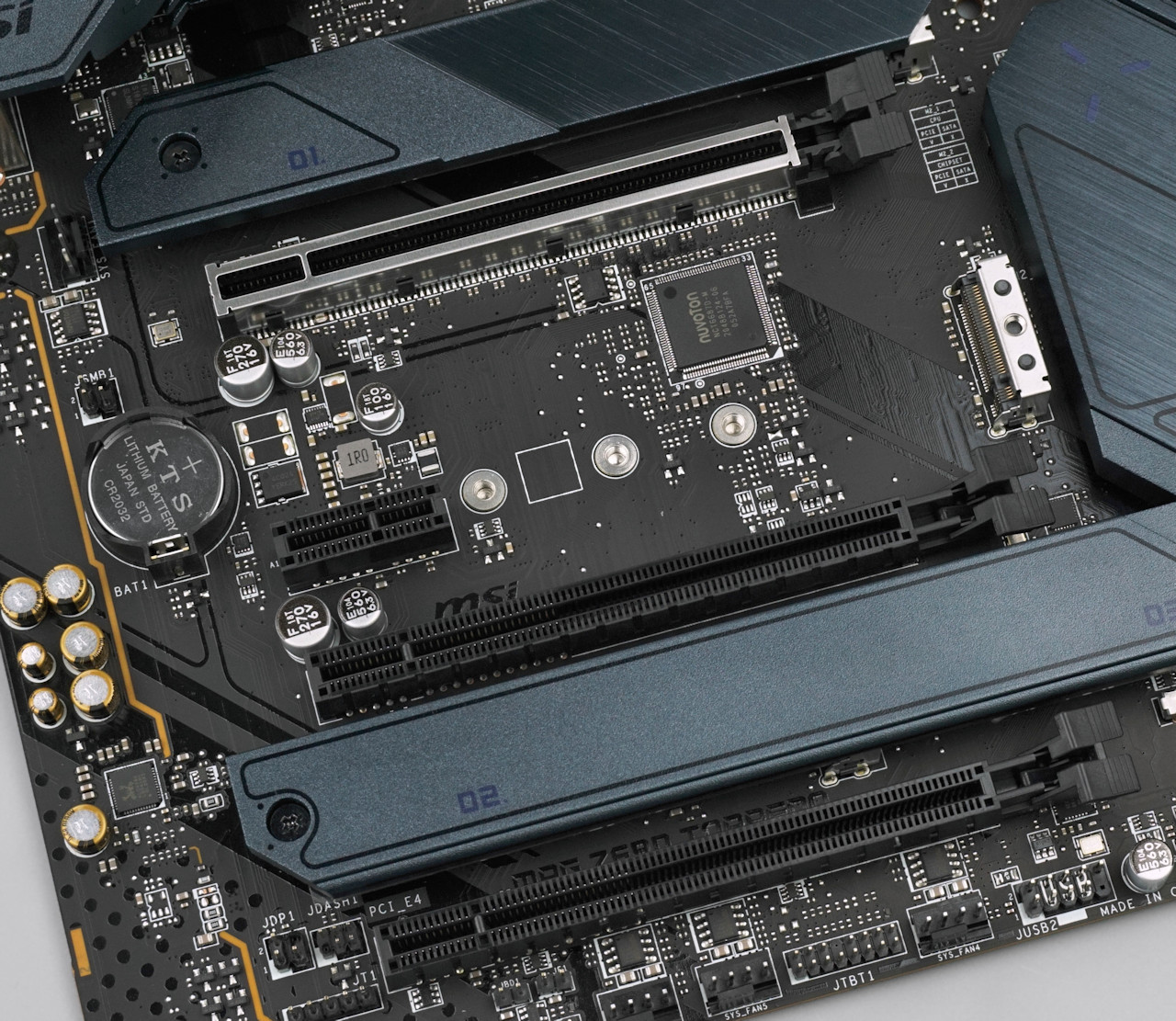

▲ 3 組 PCIe x16 插槽
MSI MAG Z690 TORPEDO 提供 3 組 PCIe x16 插槽，從上而下分別支援 PCIe 5.0 x16、PCle 3.0 x4 和 PCle 3.0 x1 ，最上方的 PCI_E1 插槽由 CPU LANES 提供，而中間的 PCI_E3 插槽和最下方的 PCI_E4 插槽皆由 Z690 晶片組提供。另外透過 Z690 晶片組提供 1 組 PCIe 3.0 x1 插槽，方便用家接駁視訊擷取卡及音效卡等週邊。
▲ PCIe Steel Armor 插槽 (左) & SMT 貼片焊接 (右)
PCIE1 插槽具備 Steel Armor 金屬外殼加固設計，可增強插槽的承托力和減少插槽被扯開的機會。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，PCIE1 更改用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。
PCIe 插槽配置
| PCIe 插槽 | PCIe 速度 | PCIe Lanes 分配 |
| PCI_E1 (PCIe x16) | PCIe 5.0 x16 | CPU |
| PCI_E2 (PCIe x1) | PCIe 3.0 x1 | CPU |
| PCI_E3 (PCIe x16) | PCIe 3.0 x4 | Z690 |
| PCI_E4 (PCIe x16) | PCIe 3.0 x1 | Z690 |
4 組 M.2 SSD、8 組 SATA 3 介面
▲ 4 組 M.2 SSD 介面配置
MSI MAG Z690 TORPEDO 提供 4 組 M.2 SSD 介面配置，從上而下分別支援最高 PCle 4.0 x4、PCIe 4.0 x4、PCIe 3.0 x4 和 PCIe 4.0 x4，最上方的 M2_1 插槽由 CPU LANES 提供，而中間的 M2_2 插槽、最下方的 M2_3 插槽和 M2_4 插槽皆由 Z690 晶片組提供，並支援 RAID 0、RAID 1、RAID5 運作模式。
▲ 具備金屬散熱片
為滿足高速 M.2 SSD 產品的散熱需求，M2_1、M2_3 和 M2_4 插槽皆具備 M.2 SHIELD FROZR 金屬散熱器，可避免發生過熱降速的情況，並確保高速 M.2 SSD 能穩定地提供最佳的讀寫速度，可惜唯獨 M2_2 插槽缺少了金屬散熱片，這部分較為遜色。
M.2 SSD 插槽配置
| M.2 插槽 | M.2 速度支援 | M.2 長度規格 | Lanes 分配 |
| M2_1 | PCIe 4.0 x4 (64 Gb/s) | M Key 22110 | CPU |
| M2_2 | PCIe 4.0 x4 (64 Gb/s) | M Key 2280 | Z690 |
| M2_3 | PCIe 3.0 x4 (32 Gb/s) & SATA3 6Gb/s | M Key 2280 | Z690 |
| M2_4 | PCIe 4.0 x4 (64 Gb/s) & SATA3 6Gb/s | M Key 2280 | Z690 |
▲ 提供 8 組 SATA 6Gbps 連接埠
此外，主機板設有 Intel Z690 系統晶片組提供的 8 組 SATA3 6Gbps 連接埠，支援 RAID 0、RAID 1、RAID5、RAID 10 運作模式，滿足用家對儲存裝置擴充性的要求。
Pre-Installed I/O Shield
MSI MAG Z690 TORPEDO 主機板採用了 Pre-Install I/O Shield 設計，除了令用家安裝時更加方便外，對於採用開放式機箱的玩家來說將會更整齊美觀，亦強化了防塵效果，非常貼心。
主機板後置 I/O 面板提供 1 組 HDMI 2.1 (TMDS) 和 1 組 DisplayPort 1.4 影像輸出接口，兩者皆支援最高 4096x2160@60 Hz 解析度，支援 HDCP 2.3、HDR 及 4K Ultra HD 播放。另外亦提供 2 組 USB 2.0 Type-A 接口、2 組 USB 3.2 Gen 1 5Gbps Type-A 接口、3 組 USB 3.2 Gen 2x1 10Gbps Type-A 接口，以及 1 組 USB 3.2 Gen 2x2 20Gbps Type-C 接口。
▲ 前置 USB Type-C 接口
另外主機板提供 1 組 USB 3.2 Gen 2x1 10Gbps 前置 USB Type-C 接口，整體 USB 連接性十分充足。
BIOS Flashback 按鈕
▲ BIOS Flashback 按鈕
MSI MAG Z690 TORPEDO 設有 BIOS Flashback 按鈕，在連接 24pin ATX 電源的情況下 (無需要安裝 CPU 和記憶體)，按下 BIOS Flashback 按鈕便能進行更新 BIOS 版本的動作，十分實用。
Intel 2.5G LAN 網絡模組
▲ Intel I225-V 2.5G 網絡晶片
有線網絡方面，MSI MAG Z690 TORPEDO 採用 Intel I225-V 2.5G 網絡晶片，支援最高 2,500 Mbps 網絡傳輸速度，並向下支援 1000/100/10 Mbps 速度，雖然以單一線路提供 2Gbps 速度的光纖寬頻服務仍未普及，但卻非常適合用作連接現時相當流行的 NAS 及 DAS 等儲存裝置。
Realtek ALC4080 Codec 晶片

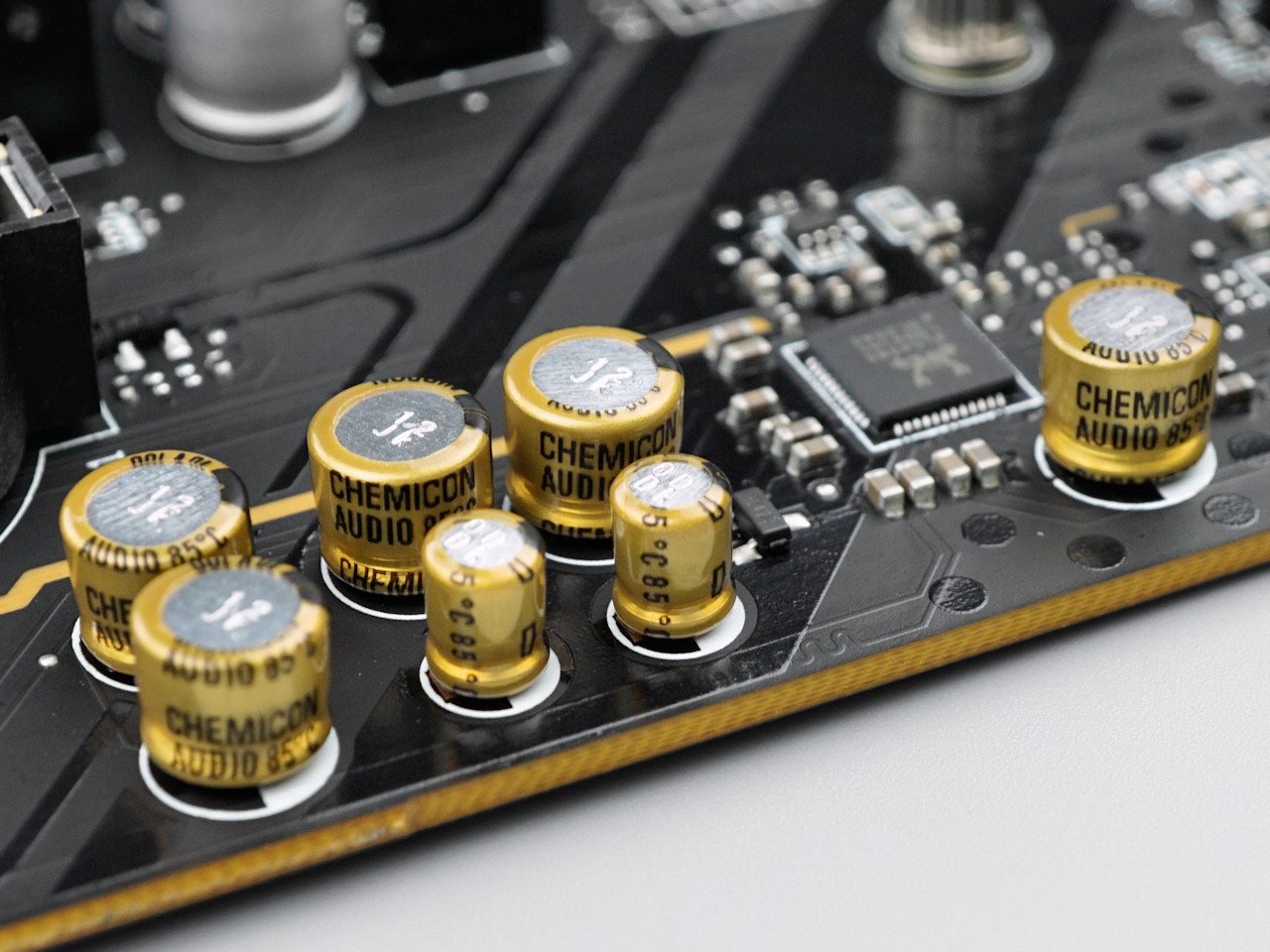

▲ Realtek ALC4080 音效晶片
MSI MAG Z690 TORPEDO 主機板採用 Realtek ALC4080 Codec USB 音效晶片，支援最高 7.1 聲道劇場級環繞音效、音效格式最高為 24-bit / 384KHz，支援 DTS:X Ultra 3D 環繞技術，可提供更加真實的聲音感受，並配搭使用 Nippon Chemi-Con 音效電容，並提供自動偵測及優化耳機抗阻設定，支援最大 600Ω 輸出增益調節以滿足不同耳機的規格需求，帶來極致通透純淨的音訊，為專業遊戲玩家帶來迫真音響效果。
MSI Mystic Light RGB 燈效
為滿足用家需求，主機板亦提供了 1 組 4-pin RGB LED 接口，支援標準 5050 RGB LED 燈條，輸出為 12V 3A 36W，以及 3 組 3-pin 可編程 RGB 接口，輸出為 5V 3A 15W，讓用家為系統佈置更豐富的 RGB 燈效。
MSI MAG Z690 TORPEDO 主機板
售價︰HK$2,199
查詢：MSI Hong Kong
平平評語：
MSI MAG Z690 TORPEDO 作為平價入門中階電競系列的 Z690 DDR5 主機板，雖然沒有配備 Wi-Fi 無線網絡模組，但仍然支援 3 組 PCIe x16 插槽、4 組 M.2 NVMe SSD 配置及 2.5G LAN 網絡模組，提供十分充足的主機板連接和擴充功能，並採用 18 相 70A DrMOS 供電模組，非常足夠第12 代 Intel Core 處理器平台使用，而 Z690 TORPEDO 的記憶體超頻能力也超出預期之內，以平價玩玩 DDR5 記憶體超頻來說，絕對是首選之一。
